1  Introduction générale

Si le tuyau de forage n'est pas testé avant utilisation, le degré de dommages ne peut être compris et la qualité ne peut être garantie.,La technologie d'essais non destructifs de forage est une méthode pratique et efficace pour détecter les défauts de forage.Il peut détecter et contrôler les défauts de corrosion des tuyaux de forage en temps opportunRenforcer les essais non destructifs des conduites de forage utilisées dans les champs pétrolifères de mon pays, which can improve the reliability of downhole drill pipe use and reduce Drilling engineering costs are an important way to improve economic efficiency and promote the development of my country’s petroleum strategy.

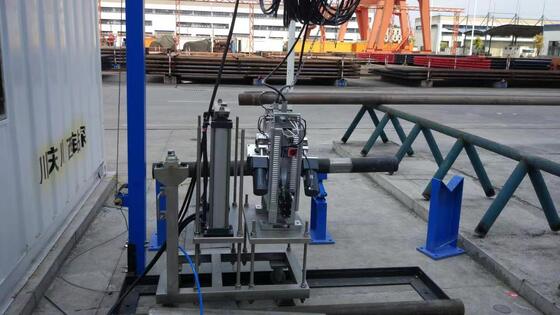

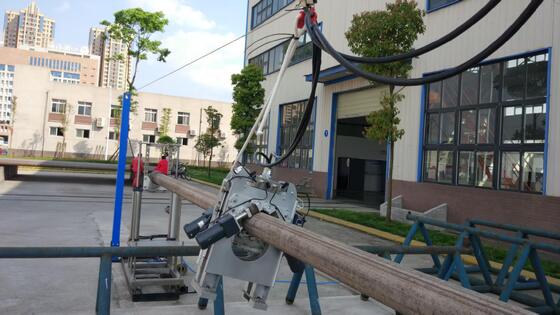

 Un système mobile de détection de la zone de micro-aveuglement des forages est utilisé pour détecter la zone de micro-aveuglement des forages de différentes spécifications, afin de surveiller la qualité et la sécurité du forage.Le système est constitué d'un instrument de sondeLe processus d'inspection sur place des tuyaux de forage est le suivant:Après que le tuyau de forage entre dans la zone d'inspection, le chariot élévateur marche place l'instrument de sonde sur le corps de la tige d'inspection du forage, soulève la tige de forage, and the probe instrument automatically scans along the drill rod under the drive of the probe driving device for flaw detection The drill pipe flaw detection status is transmitted to the computer through the signal line and analyzed by the analysis and processing software to form a test reportUne fois la détection de défaut terminée, le chariot descend, le forage est abaissé, et le chariot se déplace en arrière pour permettre à la sonde de glisser loin du forage.Ses caractéristiques sont une structure compacte, petite taille, léger, facile à déplacer et à assembler, petit espace pour la détection, peut être utilisé à l'intérieur et à l'extérieur de l'usine, processus de détection simple et normalisé, vitesse de détection rapide,et petite zone aveugle de détectionIl a non seulement la vitesse et l'efficacité des équipements de test fixes à grande échelle, mais aussi la mobilité et la flexibilité des équipements de test à petite échelle tels que les ultrasons.Il résout les problèmes de grandes zones aveugles de détection de l'équipement de détection de tuyaux de forage actuel, le volume de l'équipement, le prix élevé, l'entretien difficile, le déplacement et l'assemblage difficiles, l'espace grand lorsqu'il est utilisé et la nécessité d'ateliers spéciaux, de grandes zones aveugles de détection,et intensité de travail lourdeLe problème de l'attente pour combler le vide dans le pays

2.Composition du système

Le système de détection de défauts est principalement composé de trois parties: une sonde de détection mobile, une console mobile et un système de traitement de signal informatique

3.Le principe de détection du système

La méthode de détection des fuites de flux magnétique est actuellement reconnue comme la méthode de détection la plus fiable pour les matériaux ferromagnétiques tubulaires.un bon effet de détection, simple fonctionnement, forte anti-interférence et capacité de pollution, et il a été obtenu dans la détection de défauts de divers composants magnétiques conducteurs.

Le système utilise le principe de détection des fuites de flux magnétique (MFL) pour détecter les défauts (fissures, trous, usure, etc.) dans les tuyaux de forage.Le principe de base de la détection par la méthode Mfl est basé sur la perméabilité élevée des matériaux ferromagnétiquesLe principe de détection est illustré à la figure 1 ci-dessous. La perméabilité du tuyau de forage au défaut causé par la corrosion ou une force extérieure est beaucoup plus faible que celle du tuyau de forage.Il est magnétisé sous l'action d'un champ magnétique externe. Lorsqu'il n'y a pas de défaut dans le tuyau de forage, la majeure partie du flux magnétique (abstrait sous forme de lignes de champ magnétique) passe à travers le tuyau de forage, à ce moment,le flux magnétique (abstrait sous forme de lignes de champ magnétique) est réparti uniformémentLorsqu'il y a un défaut dans le tuyau de forage, le flux magnétique (lignes de champ magnétique) se plie et une partie du flux magnétique (champ magnétique) fuit de la surface du tuyau de forage.Des composants magnétiques sensibles sont utilisés pour détecterLa distorsion de ces champs magnétiques permet d'obtenir des informations sur les défauts des composants magnétiquement conducteurs tels que les tiges de tuyaux.
