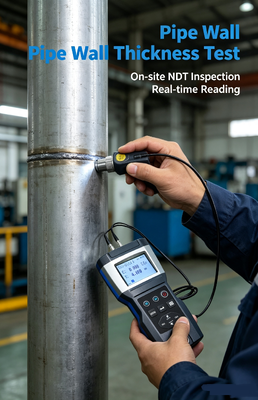

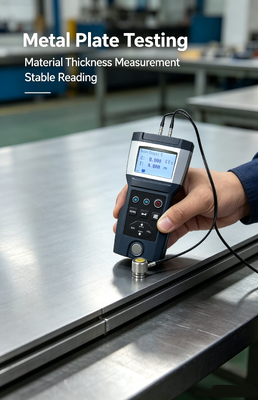

TG-3250H Jauge d'épaisseur ultrasonique de haute précision Résolution 0,001 mm Mesure double sur revêtement de peinture et matériau de base Testeur NDT

TG-3250H Jauge d'épaisseur ultrasonique de haute précision Résolution 0,001 mm Mesure double sur revêtement de peinture et matériau de base Testeur NDT
TG-3250H Jauge d'épaisseur ultrasonique de haute précision Résolution 0,001 mm Mesure double sur revêtement de peinture et matériau de base Testeur NDT TG-3250H Jauge d'épaisseur ultrasonique de haute précision Résolution 0,001 mm Mesure double sur revêtement de peinture et matériau de base Testeur NDT

Image Grand :  TG-3250H Jauge d'épaisseur ultrasonique de haute précision Résolution 0,001 mm Mesure double sur revêtement de peinture et matériau de base Testeur NDT

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: HUATEC
Certification: CE
Numéro de modèle: TG-3250H
Conditions de paiement et expédition:
Quantité de commande min: 1 pièce
Prix: USD1595/set - USD1655/set
Détails d'emballage: Boîte d'emballage en carton
Délai de livraison: 7 à 10 jours ouvrés après réception de votre paiement
Conditions de paiement: T/T, Paypal
Capacité d'approvisionnement: 10sets/mois
Contact

TG-3250H Jauge d'épaisseur ultrasonique de haute précision Résolution 0,001 mm Mesure double sur revêtement de peinture et matériau de base Testeur NDT

description de
Plage de mesure: 0.75 à 400 mm (acier) Plage de vitesse du son: 1 ~ 19999 m/s
Résolution: 0.001mm / 0.0001 pouces Précision: 00,03 mm ou 0,3%*H
Période de mesure: 4 fois par seconde
Mettre en évidence:

mesure d'épaisseur ultrasonique de haute précision

,

Écran d'épaisseur par ultrasons avec une résolution de 0

,

001 mm

TG-3250H Jauge d'épaisseur ultrasonique de haute précision Résolution 0,001 mm Mesure double du revêtement et du matériau de base NDT Tester


Le TG-3250H est un appareil de mesure d'épaisseur ultrasonique numérique de haute précision. Basé sur les mêmes principes de fonctionnement que le SONAR, il est capable de mesurer l'épaisseur de divers matériaux avec une précision allant jusqu'à 0,001 millimètre, soit 0,0001 pouce. Il est adapté pour mesurer l'épaisseur de bons conducteurs pour les ultrasons, tels que les métaux (acier, fonte, aluminium, cuivre), les plastiques, la céramique, le verre, la fibre de verre, etc.


Paramètres techniques

Plage de mesure 0,75 ~ 400 mm (acier) Plage de vitesse du son 1 ~ 19999 m/s
Résolution 0,001 mm / 0,0001 pouces Précision 0,03 mm ou 0,3 % * H
Période de mesure 4 fois par seconde Fréquence de la sonde 2 MHz, 3 MHz, 5 MHz, 7,5 MHz
Mode de calibrage Calibrage de la sonde et calibrage en deux points Bloc de calibrage 4,000 mm (acier)
Mode de mesure P-E, I-E, E-E Gain réglable 16 niveaux
Mode de mesure Point unique, balayage, capture min/max, différentiel, alarme Stockage de données 1000 mesures, y compris l'épaisseur, la vitesse du son, l'heure, etc.
Affichage Anglais / Chinois sélectionnable,
Affichage LCD FSTN avec rétroéclairage		 Contenu de l'affichage Épaisseur, vitesse du son, stabilité, batterie, mode de mesure, etc.
Communication Interface Bluetooth et Mini-USB, protocole de port série virtuel Impression Imprimantes thermiques Bluetooth portables en option
Alimentation Batterie rechargeable Li-Ion 3,7 V Arrêt automatique Arrêt automatique après délai, arrêt automatique batterie faible
Température d'utilisation -10 ~ 50 °C Température de stockage -30 ~ 60 °C
Taille 157 mm * 78 mm * 37 mm Poids Environ 260 g
Matériau du boîtier Alliage ABS et PC Matériau de la boîte ABS (IK08 / IP67)

Caractéristiques :

  • Puce de chronométrage de haute précision et modèle V-Path utilisés pour une mesure de précision
  • Technique de compensation de température en temps réel prenant en charge un calibrage de sonde unique pour une utilisation à long terme.
  • Mesure à travers la peinture (version standard), mesure simultanée des épaisseurs de revêtement et de matériau (version avancée)
  • Interface Bluetooth et Mini-USB pour l'impression et la communication, logiciel hôte évolutif
  • Peut fonctionner avec des sondes à double élément et des sondes à élément unique.
  • Cet instrument peut être utilisé pour toutes sortes de plaques et diverses pièces usinées pour une mesure précise, adapté à la mesure de métaux (tels que l'acier, la fonte, l'aluminium, le cuivre, etc.), de plastiques, de céramiques, de verre, de fibre de verre et de toute autre épaisseur ultrasonique de bon conducteur, peut être largement utilisé dans le pétrole, la chimie, la métallurgie, la fabrication, la construction navale, l'aviation, l'aérospatiale et d'autres domaines.


Fonctions principales :

  • Prend en charge les modes de mesure Pulse-Echo (P-E), Echo-Echo (E-E), Interface-Echo (I-E)
  • 16 types de gain en option, gain réglable, 7 types de fréquence de transmission
  • Prise en charge des modes balayage, capture min/max, différentiel et alarme
  • Calibrage de la vitesse du son par épaisseur connue
  • Capacité de stockage de 1000 mesures avec épaisseur, vitesse, heure, etc.
  • Communication avec PC ou smartphones, prise en charge de la mesure en ligne et du contrôle par commande (version OC)

Paramètres de la sonde

Indicateurs techniques de la sonde (la plage de mesure est liée aux propriétés du matériau à mesurer,

couplage et autres facteurs d'influence, et la plage de mesure de l'acier 45# est

indiquée dans le tableau)

Étiquette S15-P06 S2M-P14 G5M-P10 G5M-P08 G7M-P06 G2M-P12 H3M-P12
Type Simple Simple Double Double Double Double Double
Plage de mesure 0,15 ~ 28 mm 30 ~ 2000 mm 0,8 ~ 300 mm 0,8 ~ 225 mm 0,8 ~ 50 mm 3,0 ~ 700 mm 2,0 ~ 200 mm
Mesure H<10 0,01 mm 　 0,03 mm 0,03 mm 0,03 mm 0,05 mm 0,05 mm
Erreur H≥10 0,3 % H 0,5 % H 0,3 % H 0,3 % H 0,3 % H 0,5 % H 0,5 % H
Diamètre extérieur de la sonde 8 mm 19 mm 13 mm 11 mm 9 mm 17 mm 15 mm
Fréquence de la sonde 15 MHz 2 MHz 5 MHz 5 MHz 7,5 MHz 2 MHz 3 MHz
Température de contact -10 ~ 60 °C -10 ~ 310 °C -10 ~ 60 °C -10 ~ 60 °C -10 ~ 60 °C -10 ~ 60 °C -10 °C ~ 310 °C
Plage d'utilisation Mesure de haute précision ou mesure de pièce ultra-mince Aucun délai, mesure de pièce ultra-épaisse Mesure de pièce conventionnelle Sonde à micro-diamètre pour surface courbe et mesure conventionnelle Sonde à micro-diamètre pour mesurer la surface courbe et les petites pièces Sonde à gros diamètre pour mesurer les pièces moulées et les pièces plus épaisses Sonde haute température pour mesurer les pièces à haute température


Comparaison des versions

Version Mode de mesure Mesure à travers la peinture Mesure des revêtements
De base P-E x x
Standard P-E, I-E, E-E ✓ x
Avancé P-E, I-E, E-E, E-C, C-E ✓ ✓

TG-3250H Jauge d'épaisseur ultrasonique de haute précision Résolution 0,001 mm Mesure double sur revêtement de peinture et matériau de base Testeur NDT

TG-3250H Jauge d'épaisseur ultrasonique de haute précision Résolution 0,001 mm Mesure double sur revêtement de peinture et matériau de base Testeur NDT

TG-3250H Jauge d'épaisseur ultrasonique de haute précision Résolution 0,001 mm Mesure double sur revêtement de peinture et matériau de base Testeur NDT
