Couche de haute précision et épaisseur du substrat en même temps

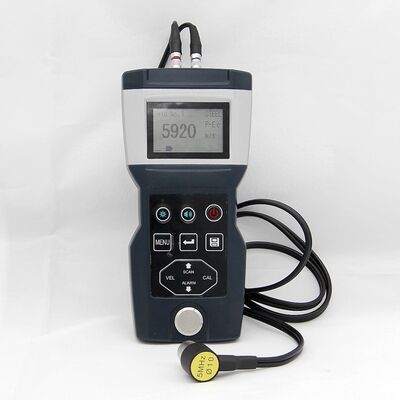

Le TG-3250H est une jauge d'épaisseur numérique à ultrasons de haute précision.Basé sur les mêmes principes de fonctionnement que le SONAR, il est capable de mesurer l'épaisseur de divers matériaux avec une précision allant jusqu'à 0Il est adapté pour mesurer l'épaisseur d'un bon conducteur pour les ultrasons, tels que le métal (acier, fonte, aluminium, cuivre), le plastique, la céramique, le verre,fibres de verre et ainsi de suite.

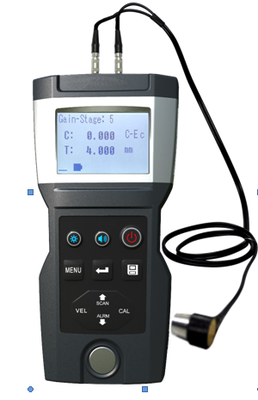

Il peut tester l'épaisseur du revêtement et l'épaisseur du matériau de base en même temps.
Fonctions principales:
Je... Prise en charge du test d'épaisseur de revêtement E-C, du test de revêtement C-E et du test de matériaux de base et du mode de mesure AUTO 6 types, gain réglable
Je... Support pour le mode d'analyse, le mode de capture min/max, le mode différentiel et le mode d'alarme
Je... Étalonnage de la vitesse du son par épaisseur connue
Je... Capacité de stockage de 1000 mesures avec épaisseur, vitesse, temps, etc.
Je... Communiquer avec un PC ou un téléphone intelligent, prendre en charge la mesure et le contrôle en ligne (version OC)
Caractéristiques:
Je... Puce de synchronisation de haute précision et modèle V-Path utilisé pour la mesure de précision
Je... Technique de compensation de température en temps réel prenant en charge l'étalonnage ponctuel de la sonde pour une utilisation à long terme.
Je... Mesure à travers la peinture (version standard), mesure simultanément les revêtements et les épaisseurs des matériaux (version avancée)
Je... Interface Bluetooth et Mini-USB pour l'impression et la communication, le logiciel hôte peut être mis à niveau
Paramètres techniques
|
Plage de mesure
|
00,75 à 400 mm(Acier)
|
Plage de vitesse sonore
|
1 ~ 19999 m/s
|
|
Résolution
|
0.001mm / 0.0001 pouces
|
Précision
|
00,03 mm ou 0,3%*H
|
|
Période de mesure
|
4 fois par seconde
|
Fréquence de la sonde
|
2MHz,3 MHz,5 MHz,7.5 MHz
|
|
Mode de calibrage
|
Étalonnage de la sonde et étalonnage à deux points
|
Bloc de calibrage
|
4.000 mm(Acier)
|
|
Mode de mesure
|
P-E, I-E, E-E, E-C, C-E. Je ne sais pas où vous êtes.
|
Gain réglable
|
16 étapes
|
|
Mode de mesure
|
Point unique, balayage, capture min/max, différentiel, alarme
|
Le stockage des données
|
1000 mesures, y compris épaisseur, vitesse du son, temps, etc.
|
|
Affichage
|
Sélectionnable anglais/chinois,
Affichage LCD FSTN avec rétroéclairage
|
Affichage du contenu
|
Épaisseur, vitesse du son, stabilité, batterie, mode de mesure, etc.
|
|
La communication
|
Interface Bluetooth et Mini-USB, protocole de port série virtuel
|
Imprimer
|
Imprimantes thermiques Bluetooth portables en option
|
|
Énergie
|
3Batterie rechargeable au lithium-ion de 7 V
|
Éteindre
|
Éteindre la batterie à faible puissance
|
|
Température d'utilisation
|
-10 ~ 50 °C
|
Température de stockage
|
-30 ~ 60 °C
|
|
Taille
|
157 mm*78 mm*37 mm
|
Le poids
|
Environ 260 g.
|
|
Matériau de la coquille
|
Alliages ABS et PC
|
Matériau de la boîte
|
Pour les véhicules à moteur électrique
|
Paramètres de la sonde
|
Étiquette
|
5MΦ10
|
5M PT-08
|
2M ZT-12
|
7.5M PT-06
|
3M GT-12
|
|
Plage de mesure (acier)
|
00,8 à 300 mm
|
00,8 à 300 mm
|
3.0 à 400 mm
|
00,75 à 50 mm
|
2.0 à 200 mm
|
|
Min. Mesure de diamètre
|
Ø25 x 3 mm
|
Ø20 x 1,2 mm
|
Ø30 x 4 mm
|
Ø15 x 1,2 mm
|
Ø25 x 3 mm
|
|
Diamètre de la sonde
|
13 mm
|
11 mm
|
17 mm
|
9 mm
|
15 mm
|
|
Surfaces effectives Diamètre
|
10 mm
|
8 mm
|
12 mm
|
6 mm
|
12 mm
|
|
Fréquence de la sonde
|
5 MHz
|
5 MHz
|
2MHz
|
7.5 MHz
|
3 MHz
|
|
Température de contact
|
-10 à 60 °C
|
-10 à 60 °C
|
-10 à 60 °C
|
-10 à 60 °C
|
-10 à 310°C
|
Comparaison des versions
|
La version
|
Mode de mesure
|
Mesure à travers la peinture
|
Les revêtements de mesure
|
|
Les produits de base
|
P-E
|
x
|
x
|
|
La norme
|
Je vous en prie.
|
√
|
x
|
|
Avancé
|
P-E, I-E, E-E, E-C, C-E. Je ne sais pas où vous êtes.
|
√
|
√
|
