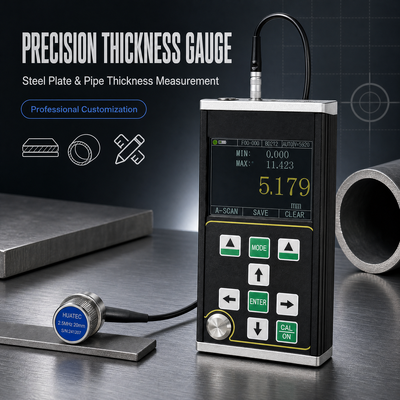

TG-5700 échelle de mesure de l'épaisseur par ultrasons de haute précision
Le TG-5700 est un nouveau type de jauge d'épaisseur à ultrasons numérique portatif de haute précision avec balayage A/B. Il adopte le principe de mesure de l'épaisseur par ultrasons basé sur la réflexion d'impulsions.Il est adapté pour la mesure de l'épaisseur du matériau qui peut faire propagation de l'onde ultrasonique en elle à une vitesse constante et obtenir la réflexion de son dosLa résolution de mesure est de 0,001 mm et la plage de mesure est aussi fine que 0,15 mm (acier).
Principales caractéristiques des fonctions
●Ce produit est équipé d'un mode A-scan, d'un mode B-scan et d'un mode d'affichage numérique.
● La plage de mesure est large et la technologie unique d'"écho multiple" est adoptée pour réaliser la mesure de pièces ultra-minces, avec une épaisseur de mesure minimale de 0,15 mm (acier);
● Ce produit peut mesurer l'épaisseur avec une grande précision, et la résolution maximale de mesure peut atteindre 0,001 mm; La résolution de répétition peut atteindre ± 0,002 mm;
● Il a les fonctions de revêtement pénétrant et de mesure d'écho à écho, qui est utilisé pour mesurer les matériaux avec une couche de peinture et un revêtement sur la surface;
● plusieurs modes de mesure: les modes mb-e, E-E et me-e permettent de mesurer des pièces d'épaisseur classiques; le mode mince permet de mesurer des pièces minces;
● Les modes numériques comprennent: le mode de valeur d'épaisseur conventionnelle, le mode de différence/taux de réduction et le mode de valeur maximale;
● Deux modes de gain: gain automatique / gain manuel;
● L'arrêt manuel et l'arrêt automatique peuvent être réglés, avec fonction d'économie d'énergie;
● Il prend en charge une variété de sondes, y compris une sonde à double cristal et une sonde à cristal unique, et prend en charge une sonde à haute fréquence allant jusqu'à 20 MHz;
● Il prend en charge le stockage de masse et peut stocker simultanément 100000 valeurs d'épaisseur, 500 groupes de formes d'onde A-scan et 500 groupes de formes d'onde B-scan;
● Un grand écran TFT-LCD couleur de 3,5 pouces avec une résolution haute définition (QVGA) de 320x240.
● Il dispose d'une variété de méthodes d'étalonnage, prend en charge l'étalonnage en un point, l'étalonnage en plusieurs points et les modes d'étalonnage manuel,et peut calibrer la vitesse du son et la position zéro de la sonde en même tempsIl prend en charge la correction de la trajectoire V de la sonde à double cristal.
● Il prend en charge la conversion du système métrique et du système britannique; il peut basculer entre les unités millimétrique et pouce;
● Il prend en charge l'affichage en anglais.
Paramètres de spécification
*Note: la société se réserve le droit d'apporter des modifications techniques sans préavis.
|
Nom de l'article
|
TG-5700
|
|
Type de sonde
|
Probe à cristal simple ou à double cristal
|
|
Plage de mesure (acier 45#)
|
0.15 mm 1800 mm
|
|
Stabilité de l'indication
|
La technologie du croisement zéro et de l'écho multiple est adoptée pour garantir que la valeur de mesure de l'épaisseur n'est pas affectée par la résistance de l'écho, le coefficient d'atténuation du matériau, le gain et la hauteur de la porte.et présente une grande stabilité et fiabilité de mesure.
|
|
Fréquence de mesure
|
4 Hz,8 Hz,16 Hz
|
|
Résolution
|
0.1 mm,0.01 mm,0.001 mm(0.01 pouces,0.001 pouces,0.0001 pouces)
|
|
Précision
|
0.001 mm
|
|
Générateur d'impulsions
|
L'émission d'ondes carrées négatives est adoptée et la largeur d'impulsion et la tension sont automatiquement assorties à la sonde.
|
|
Plage de vitesse du son
|
400 à 1999 m/s
|
|
Bloc de calibrage
|
4 mm(acier)
|
|
Arrêt automatique
|
On peut choisir 5 minutes, 10 minutes, 20 minutes et l'arrêt manuel.
|
|
Étalonnage de la sonde
|
Étalonnage à un point, étalonnage à plusieurs points
|
|
le gain
|
Contrôle automatique du gain, contrôle manuel du gain
|
|
Plage de gain
|
0 à 70 dB
|
|
Mode de détection
|
fréquence radio (RF), demi-onde positive (POS), demi-onde négative (NEG), pleine onde (FULL)
|
|
Mode de mesure
|
(1) MB-E: le mode de mesure basé sur le temps de transit entre l'écho initial et le premier écho inférieur; (2) E-E: mode de mesure par revêtement de pénétration, l'écho Em?? En est facultatif; (3) ME-E:Mode de mesure à échos multiples; (4) THIN: mode de mesure de paroi mince;
|
|
Mode numérique
|
Mode de valeur d'épaisseur, mode de différence/taux de réduction, mode de valeur maximale/minimale
|
|
Mode de numérisation A
|
Disponible
|
|
Mode de numérisation B
|
Disponible
|
|
Indication de couplage
|
Disponible
|
|
Indication de la batterie
|
Disponible
|
|
Langue
|
Anglais
|
|
Unité
|
mm/pouce
|
|
Opération du menu
|
Disponible
|
|
Fonction logicielle
|
Réglage dynamique de la passerelle, réglage du vide (Blank), réglage du vide d'écho (E-Blank), gel de l'écho, traduction de l'écho et mise à l'échelle
|
|
Fonction de stockage
|
Il peut stocker 100 000 épaisseurs (100 groupes, 1000 dans chaque groupe), 500 groupes de formes d'onde A-scan et 500 groupes de formes d'onde B-scan en même temps.
|
|
Mise à niveau du programme hôte
|
Disponible
|
|
Affichage
|
3.5 "écran TFT-LCD couleur QVGA (320 × 240)
|
|
Transmission de données
|
Il prend en charge la communication en série RS-232 et l'USB pour transmettre des données à l'ordinateur.
|
|
Température de fonctionnement
|
- Une dizaine.°C- Je ne sais pas.50°C; avec des exigences particulières, il peut atteindre - 20°C;
|
|
Voltage de fonctionnement
|
Quatre piles AA 5 sont nécessaires. Quand la puissance est insuffisante, il y a un signal de basse tension.
|
|
Dimension globale
|
Pour les appareils à commande numérique
|
|
Poids total
|
310 g(Pas de batterie)
|
|
Batterie
|
4 piles de batterie sèche AA
|

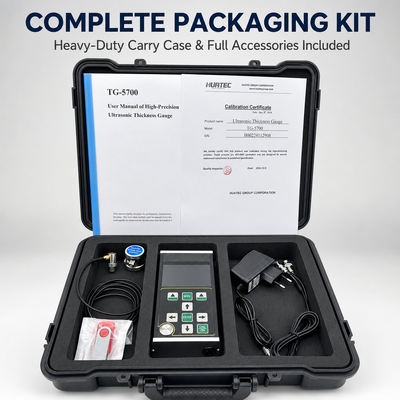

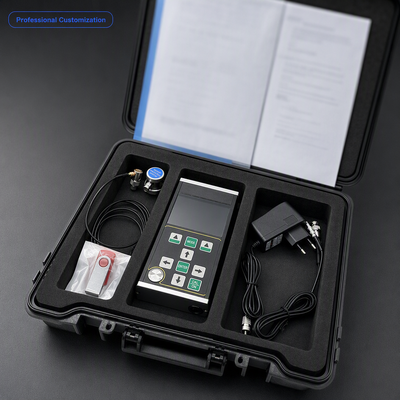

Livraison standard
Unité principale TG-5700 1pc
2.5M Φ20 transducteur à un seul élément, portée d'essai 4-1800 mm 1pc
Bouteille de couplants 1pc
Boîtier de transport 1pc
Manuel d'utilisation 1pc
Certificat d'étalonnage 1 pièce
Accessoires facultatifs
Différentes sondes à fréquence différente, une seule sonde de 8 mm/10 mm/12 mm et des sondes d'épaisseur ultrasonore
Blocs de coin à différentes étapes
Logiciel de données PC
Probe facultative:
|
TS400 Sonde à double cristal
|
10Mhz
|
5 mm
|
0.5-50 mm
|
|
TS500 Sonde à double cristal
|
5Mhz
|
5 mm
|
1.0 à 65 mm
|
|
TS510 Sonde à double cristal
|
5Mhz
|
10mm
|
1.0 à 500 mm
|
|
DTM15 Sonde à cristal unique
|
15 MHz
|
6 mm
|
0.15 à 22.5 mm
|
|
DTM7.5 Sonde à cristal unique
|
7.5 MHz
|
6 mm
|
0.5-22.5 mm
|
|
DTM10 Sonde à cristal unique
|
10Mh
|
6 mm
|
0.3-22.5 mm
|
|
DTM5 Sonde à cristal unique
|
5M
|
6 mm
|
1.0-22,5 mm
|
|
BD510 Sonde à cristal unique
|
10Mh
|
10 mm
|
1-Pour les véhicules à moteur
|
|
BD212 Sonde à cristal unique
|
2MHz
|
12 mm
|
4-1 800 mm
|
|
câble à sonde à double cristal
|
|
|
Uniquecâble de sonde cristalline
|
|
