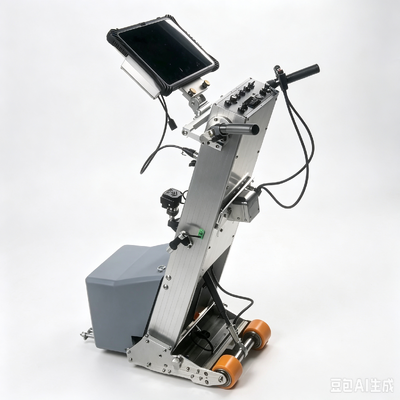

Scanner de fuite magnétique de plaque de fond de réservoir HMLF-2020 avec 192 sondes de bobine de hall MLF et 64 sondes de hall LMA pour une efficacité de détection de 9 m2 / min

Le scanner de fuite magnétique HMLF-2020 pour la corrosion du fond de réservoir est l'un des systèmes de détection de corrosion du fond de réservoir les plus avancés au monde, intégrant plusieurs technologies. Il est principalement utilisé pour la détection de corrosion du fond de réservoir par fuite de flux magnétique dans les industries pétrolière et chimique.

Le système comprend 192 sondes à bobine Hall MLF et 64 sondes Hall LMA, ce qui lui permet de détecter les défauts de corrosion dans le fond du réservoir et de déterminer sur quelle surface (supérieure ou inférieure) le défaut est situé. La combinaison de ces deux résultats de détection facilite grandement l'analyse des causes de corrosion, la prévention de la corrosion et l'évaluation des risques.

• Conception divisée avec unité principale et parties magnétiques séparables pour un démontage facile et un transport pratique
• 256 capteurs au total
• Largeur de balayage de 300 mm
• Vitesse de détection : 500 mm/s
• Peut distinguer les défauts sur les surfaces supérieure et inférieure
• Équipé de phares avant à faisceau haut et bas
• Dispose d'un éclairage de localisation des défauts et d'un indicateur laser pour la localisation des défauts
• Feu clignotant indiquant l'emplacement de l'appareil

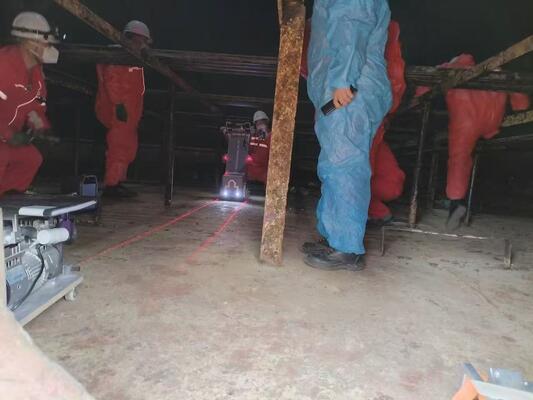

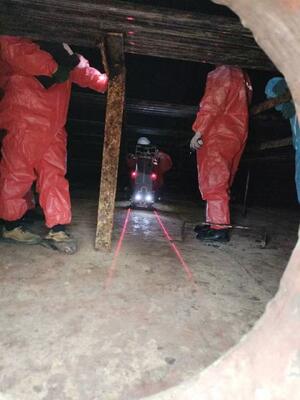

• Doubles lignes indicatrices laser pour la trajectoire avant de l'équipement
• Port de chargement pour téléphone portable
• Fonction de chargement de tablette
• Batterie lithium haute capacité optionnelle de 54 Ah offrant plus de 8 heures d'autonomie
• Ordinateur tactile robuste de 12 pouces, léger et facile à transporter
• Acquisition et analyse de données en temps réel
• Encodeur mécanique de précision fabriqué en Allemagne avec une erreur de longueur de 3 mm
• Moteur importé d'Allemagne assurant un fonctionnement fluide et une qualité fiable
• Les systèmes Windows 10/11 dessinent automatiquement des graphiques CAO de l'ensemble de la plaque de fond du réservoir, localisent les zones corrodées et utilisent des couleurs pour indiquer le degré de corrosion
• La mesure d'épaisseur, la chambre à vide et le test par particules magnétiques peuvent être ajoutés aux graphiques de la plaque de fond du réservoir et affichés de manière exhaustive dans les rapports
• Fonction de comparaison et de superposition pour comparer les résultats actuels avec les précédents afin de déterminer les changements de défauts
• Conception de patch et fonctions statistiques pour un support solide de la maintenance des réservoirs
• Les vérins hydrauliques permettent de soulever facilement le pont magnétique de la plaque de base

• Station d'accueil optionnelle pour le retrait et le stockage des aimants afin d'éviter que les aimants n'adhèrent à des objets ferromagnétiques
• Station d'accueil optionnelle avec quatre roues en caoutchouc robustes pour un tirage facile
• Chariot d'unité principale optionnel pour déplacer l'unité principale démontée sans la porter
• Interrupteur anti-collision optionnel pour éviter les collisions avec des obstacles
• Angle de vision unique réglable optionnel pour les tablettes
• Angle de vision 2D réglable contrôlé par ordinateur et rotatif optionnel
• Commande de fonctionnement à guidon droit optionnelle
• Commande à guidon de moto optionnelle
• Commande filaire possible
• Fonctionnalité de commande sans fil possible
• Fonction de freinage optionnelle

• Détection et dessin CAO automatisés
• Fonction de conception de patch
• Fonction de génération de rapports de test
• Analyse de la forme et de la taille des défauts
• Les défauts peuvent être détectés par inspection visuelle, ultrasons, chambre à vide et test par particules magnétiques
• Lister le nombre et l'emplacement des défauts pour chaque panneau directement

• Unité principale détachable : 1 unité
• Tablette tactile robuste de 12 pouces : 1 unité
• Logiciel de test et d'analyse : 1 jeu
• Logiciel de rapport graphique : 1 jeu
• Chargeur de batterie et chargeur : 1 jeu
• Support de montage pour ordinateur : 1 jeu
• Boulons de montage pour ordinateur : 2 pièces
• Plaques de test de comparaison : une de 6 mm, 8 mm, 10 mm et 12 mm
• Boîtes de transport : 3 pièces
