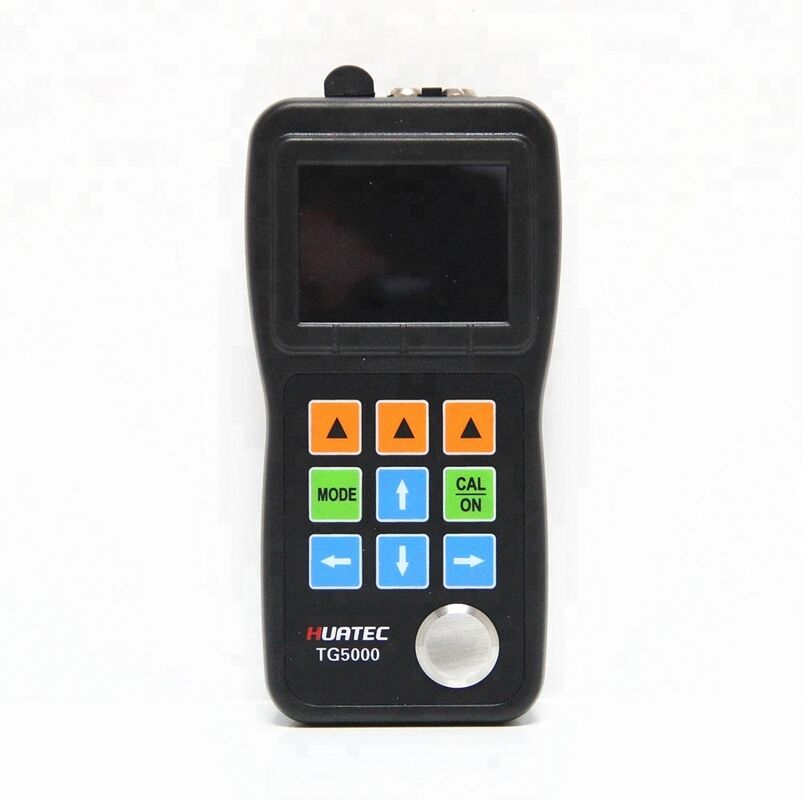

Épaisseur ultrasonique TG5000 A/B Scan Écho-Écho

Épaisseur ultrasonique TG5000 A/B Scan Écho-Écho
Épaisseur ultrasonique TG5000 A/B Scan Écho-Écho Épaisseur ultrasonique TG5000 A/B Scan Écho-Écho Épaisseur ultrasonique TG5000 A/B Scan Écho-Écho Épaisseur ultrasonique TG5000 A/B Scan Écho-Écho Épaisseur ultrasonique TG5000 A/B Scan Écho-Écho

Image Grand :  Épaisseur ultrasonique TG5000 A/B Scan Écho-Écho

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: HUATEC
Certification: ISO,CE
Numéro de modèle: TG5000
Conditions de paiement et expédition:
Quantité de commande min: 1 pièce
Détails d'emballage: Dans une boîte en carton
Délai de livraison: 5 à 7 jours après le paiement
Capacité d'approvisionnement: 50 pièces par mois
Contact

Épaisseur ultrasonique TG5000 A/B Scan Écho-Écho

description de
Nom du produit: Jauge d'épaisseur à ultrasons Type d'affichage: OLED couleur 2,4", 320 X 240 pixels
Plage de mesure: 0.50mm à 508mm Résolution de mesure: Le nombre de fois où le produit est utilisé est de 0,01 mm, 0,1 mm ((selectable 0,001", 0,01")
Unités: Pouce ou millimètre Langues: Anglais
Mettre en évidence:

Épaisseur ultrasonique A/B scan

,

Épaisseur TG5000 avec écho-écho

,

Appareil de mesure ultrasonique pour essais non destructifs

TG5000 A/B Scan Écho-écho échographie


Affichage OLED couleur 320x240 pixels

LLeSImultaneous Color A-Scan et écran d'épaisseur

Contrôle du gain, du vide, de la porte, de la portée, du retard, de la fréquence RF etModifiant

Affichage basé sur le temps de l'analyse B

Mode écho-écho (à travers la peinture et les revêtements)

Stocke 100 000 lectures et 1000 formes d'ondes

Spécifications techniques

Caractéristique

TG-5000

TG-5000D

TG-5000DL

Option d'enregistrement des données

Affichage en couleur

ü

ü

ü



Scanner en direct

ü

ü

ü



B-Scan basé sur le temps

ü

ü

ü



Contrôle des modes de gain, de blanchiment, de porte, de portée, de retard, de fréquence radio et de rectification

ü

ü

ü



Mode éco-écho

(à travers la peinture et les revêtements)

X

ü

ü



Enregistreur de données

X

X

ü

ü

Le logiciel DataView

X

X

ü

ü



Spécifications de l'instrument

Type d'écran

2.4 " couleur OLED, 320X240les pixels, le contraste10,000:1

Principe de fonctionnement

Écho d'impulsion avec double élément transducteurs

Plage de mesure

0.50 mm à 508 mm ((0,02" à 20,00"), selon le matériau, sonde  et l'état de la surface

Mesure Résolution

une largeur de 0,01 mm,0.1 mm (sélection)Le dépôt de l'avis

Unités

Points ou millimètres

Modifiant

RF+, RF-, HALF+, HALF-, plein

Mode d'affichage

Normalement, Capture minimale / maximale, DIFF/RR%, A-Scan, B-Scan

Correction de la voie V

Automatique

Taux de mise à jour

Sélectionnables 4Hz, 8Hz, 16Hz

MatérielPlage de vitesse

500 à 9999 m/s (0,0197 à 0,3937 pouces/US)

Les langues

Anglais

Paramètres d'alarme

Alarmes minimales et maximales. Plage de 0,25 mm à 508 mm (0,010" à 20,00"). Changement dynamique de la forme d'onde de couleur sur l'alarme

Besoins en énergie

2 piles de taille AA

Temps de fonctionnement

Environ 40 heures

Détection de l'instrument

Sélectionnable TOUJOURS ON ou AUTO OFF après 5, 10, 20 minutes d'inactivité

Température de fonctionnement

-10°C à +50°C (+10°F à +120°F)

Taille

153 mm x 76 mm x 37 mm ((H x W x D))

Le poids

280 g, piles comprises



Caractéristiques de l'option d'enregistrement des données

Capacité

100, 000 lectures, 1000 formes d'onde, 400 fichiers

Structure du fichier

Fichier de grille

Rôles X Colonnes

21 x 12

La communicationPort

Port USB 2.0 (à pleine vitesse)

Logiciel

Logiciel pour PC

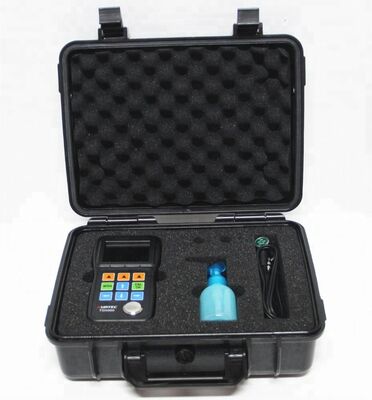

Accessoires de série

Indicateur d'épaisseur

1

La sonde

1

Batterie alcaline

2

Couplants

1

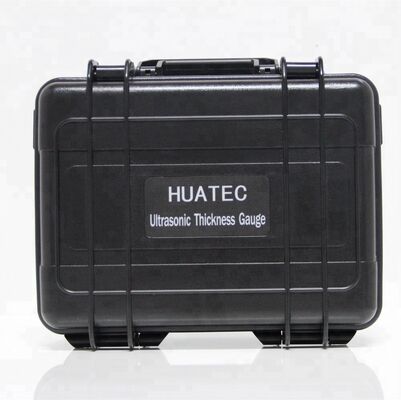

Coffret de transport

1

Manuel de fonctionnement

1

Cable USB

1 (seulement TG-5000DL)

CD de logiciels

1 (seulement TG-5000DL)



Accessoires facultatifs

Probe à haute température

Probe en fonte

Petite sonde

Mini sonde

Cable de sonde

Bloc d'étalonnage par étapes

Couverture en caoutchouc

Option de stockage (seulement TG-5000DL)



Spécifications de la série TG-5000 pour la sonde/transducteur

Modèle

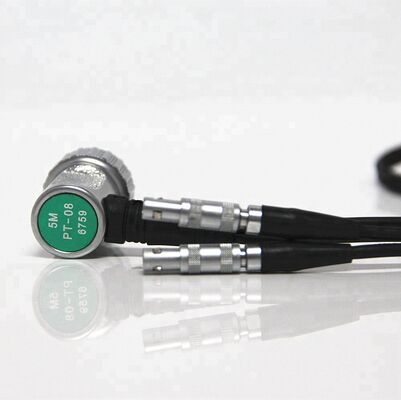

PT08

TC510

PT12

ZT12

Le nombre de personnes concernées

Résultats des tests

GT12

Le type

TG-5000
La norme

La norme TG-5000D/DL

La norme

Fer à fondre

Tubes de petite taille

Le bout des doigts

À haute température

Fréquence

5 MHz

5 MHz

5 MHz

2MHz

7.5 MHz

10 MHz

5 MHz

Diamètre de contact

11 mm

13.5 mm

13.5 mm

17 mm

8 mm

6 mm

15 mm

MesurePortée

0.8 à
100.0 mm

1.2 à
200.0 mm

1.0 à 200.0 mm

4.0 à
508.0 mm

0.8 à
30.0 mm

00,7 à 12,0 mm

4.0 à
80.0 mm

TempératurePortée

- 10 à 70°C

- 10 à
70°C

- 10 à 70°C

- 10 à 70°C

- 10 à
70°C

- 10 à 70°C

- De 20 à 300°C

 Épaisseur ultrasonique TG5000 A/B Scan Écho-Écho
