HUATEC PAUT Bloc d'étalonnage de tuyauterie Bloc d'étalonnage NDT

Bloc de calibration de tuyauterie PAUT HUATEC, bloc de calibration CND

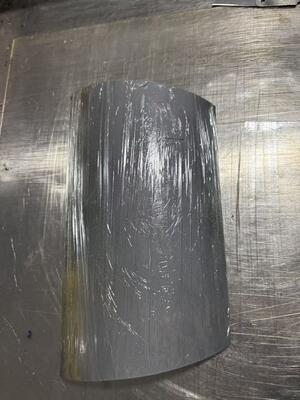

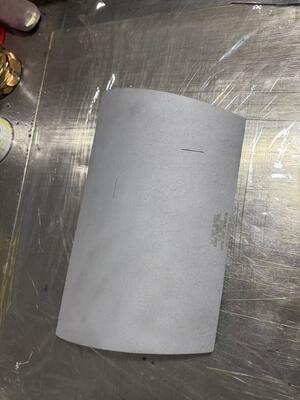

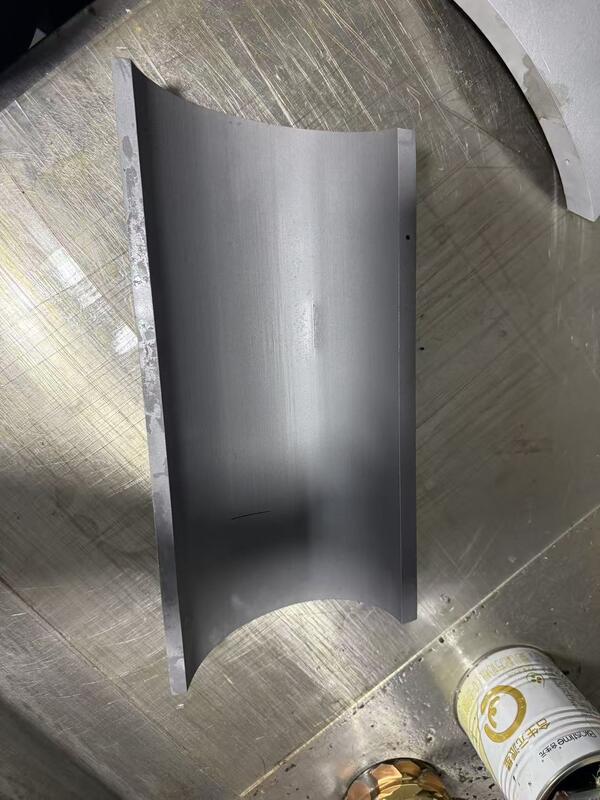

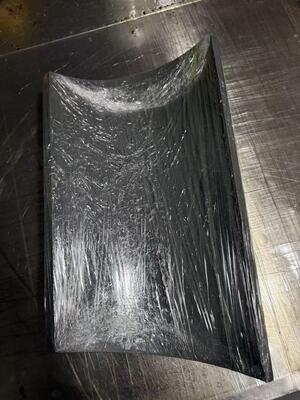

Ces blocs de calibration de tuyauterie sont spécialement conçus pour faciliter le contrôle par ultrasons à réseau phasé (PAUT). La conception du bloc comprend diverses modifications par rapport à la conception ASME d'origine, notamment une longueur axiale et d'arc supplémentaire, une disposition réorganisée des encoches et une coupe inclinée à 10° à une extrémité pour les blocs de plus de 5 NPS. Ces modifications permettent de minimiser le bruit indésirable de la paroi arrière lors des calibrations DAC/TCG avec des équipements à ultrasons à réseau phasé.

Un bloc de calibration doit être une section de tuyau de même taille nominale, de même programme, de même traitement thermique et de même spécification de matériau que le matériau examiné. HUATEC maintient un grand inventaire de matières premières pour l'usinage de ces étalons, et ils peuvent également être fabriqués à partir de matériaux fournis par le client.Nos blocs de calibration de tuyauterie à réseau phasé contiennent (4) encoches EDM (axiales et circonférentielles sur OD et ID) à une profondeur de 8 à 11 % de l'épaisseur nominale de paroi x 1/4 de large maximum (la plupart des encoches mesurent environ (0,030-0,040) de large x 1,000 de long minimum. Les blocs de 5 NPS et moins sont laissés à 360°, tandis que les blocs de plus de 5 sont fraisés en section d'arc de 180/120/90/60° (selon la taille nominale du tuyau). Tous les blocs ont une longueur axiale minimale de 12 pouces, ou 10T, le plus grand des deux. Fabriqué conformément à l'article 4 de la figure T-434.3 de la section V de l'ASME, avec modification PH Tool pour PAUT.
