Équipement portable d'inspection de câble d'acier magnétique (MRT) pour câbles de grue NDT

Équipement portable d'inspection de câble d'acier magnétique (MRT) HRD-100 pour CND de câble d'acier de grue

1. Spécifications

Normes : GB/T21837-2008, ASTM E1571-2001 (Spécification standard pour l'examen électromagnétique des câbles d'acier ferromagnétiques), GB/T5972-2006/ISO 4309:90, GB8918—2006

Plage de détection : Φ1.5—300 mm (choisir un capteur différent)
Vitesse relative entre le capteur et le câble d'acier : 0.0—6.0 m/s Meilleur choix : 0.3—1.5 m/s
Meilleur jeu entre le manchon de guidage et le câble d'acier : 2—6 mm, jeu autorisé : 0—15 mm

Type de fichier de sortie : Fichiers Word

Alarme : Alarme sonore et lumineuse
Détection de l'emplacement du câble d'acier rompu (LF)
Précision du jugement qualitatif : 99,99 %
Évaluation quantitative
Erreur de répétabilité de la sensibilité : ±0,055 %
Erreur d'affichage : ±0,2 %
Erreur de détection de localisation, (L) : ±0,2 %
Alimentation : alimentation informatique 5V
POIDS DU CAPTEUR : < 10 kg (Capteur standard)

Température ambiante : -10℃~40℃

Pression atmosphérique : 86~106 Kpa

Humidité relative : ≤85 %

Le système Windows du détecteur de câble d'acier est le produit de mise à niveau du système GB basé sur la théorie du logiciel DOS et l'idée directrice d'alarme d'affichage en temps réel, utilisant le langage de programmation Visual Basic 6.0 comme base, il est compilé.

La partie matérielle de ce système utilise des capteurs magnétiques avancés nationaux et étrangers et un module d'échantillonnage développé indépendamment, unifié, via la ligne principale RS232 (ou USB) pour piloter, stocker directement les données dans l'ordinateur.

La partie logicielle de ce système est basée sur l'analyse de la transformation en ondelettes, utilisant le langage de programmation Visual Basic 6.0 comme base, il est compilé. Il réalise des fonctions telles que l'acquisition et le contrôle des données, l'analyse des données, l'affichage des données, le stockage des données, etc. Il augmente les caractéristiques visibles des fonctions du logiciel DOS, et grâce à sa méthode unique de suivi continu des tendances, il peut observer en continu et dynamiquement le signal de données et sa situation de changement, et afficher en temps réel le résultat obtenu et émettre une alarme ; Le logiciel a augmenté la fonction d'évaluation automatique ; Dans le défaut partiel démontré, il a augmenté la section transversale et le pourcentage de la surface totale de la section transversale ; Le logiciel est entièrement compatible avec Windows, convient à l'opération inertielle de l'utilisateur, utilise le format de fichiers Word pour produire des rapports d'examen.

Ce logiciel système peut être compatible avec le format de données d'échantillonnage du logiciel DOS du détecteur de câble d'acier, et peut l'analyser et le traiter.

Le système Windows a une procédure d'exploitation indépendante et un système d'examen sûr, peut être facilement adapté à toutes sortes d'ordinateurs modernes, et complète une série de procédures d'examen.

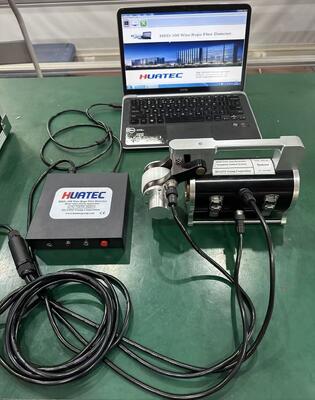

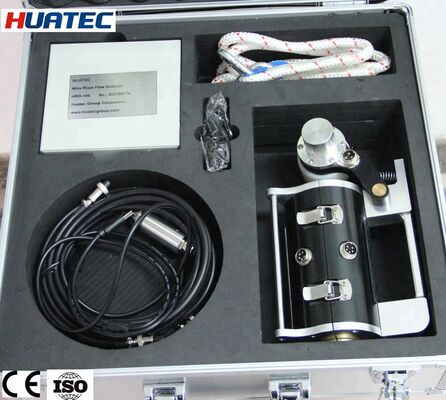

2. Disposition du système

3. Introduction au capteur

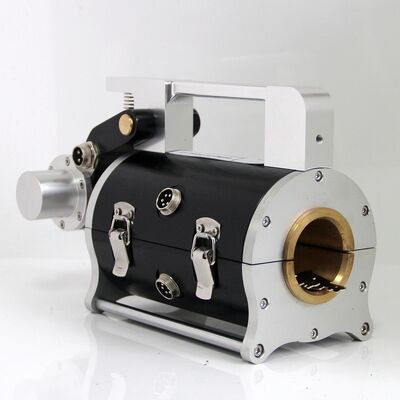

Capteur magnétique : Le capteur est composé d'un localisateur de déplacement (roue de guidage, encodeur), d'une installation de magnétisation et d'un organisme d'échantillonnage. Une fois le système activé, le câble d'acier et lui ont un mouvement relatif, puis il peut collecter le signal.

Localisateur de déplacement : La roue de guidage a tourné d'un cercle, l'encodeur photoélectrique émet une impulsion d'instruction d'échantillonnage, réalisant un échantillonnage à espace égal.

Installation de magnétisation : Lorsque le câble d'acier et lui ont un mouvement relatif, il complète la magnétisation axiale du câble d'acier.

Organisme d'échantillonnage : Lorsque le câble d'acier et le capteur ont un mouvement relatif, l'élément Hall qui compose le canal d'échantillonnage transformera la condition de changement de fuite de flux magnétique du câble d'acier en un signal de tension de simulation.

4. Appareil d'alarme en temps réel HUATEC

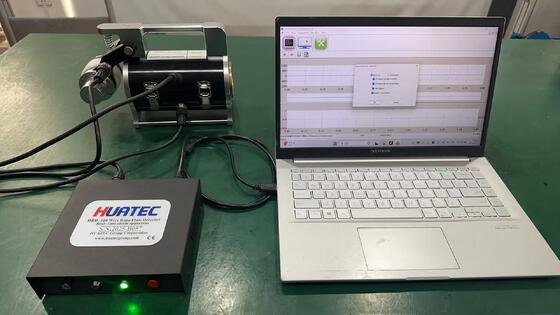

L'appareil d'alarme en temps réel HUATEC est un appareil portable polyvalent d'acquisition de données, qui envoie et enregistre le signal de données converti à l'ordinateur via le câble de transmission RS232, utilise la fonction CPU formidable de l'ordinateur pour le traitement et l'analyse en ligne et en temps réel, selon le seuil équivalent qui sera défini à l'avance, il émet une alarme en temps réel. Un groupe de batteries au lithium alimente le capteur, la sortie est de 5V. Il y a un port de charge supplémentaire qui peut fournir la charge et un interrupteur d'alimentation.

5. Introduction au logiciel

Figure 3 Éléments des fonctions principales

6. Option de capteur
