Système de surveillance continue des radiations en ligne FJ-500 Détecteur de rayons X γ α β 0,01 μSv/h-1 Sv/h Moniteur de débit de dose de radiation en temps réel

Système de surveillance continue des radiations en ligne FJ-500 Détecteur de rayons X γ α β 0,01 μSv/h-1Sv/h Moniteur de débit de dose de radiation en temps réel

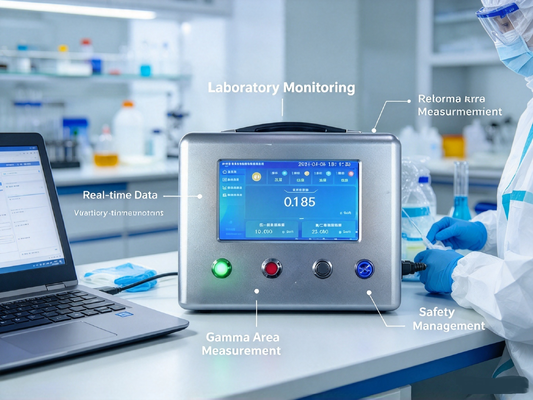

Le système de surveillance continue des radiations en ligne FJ-500 est un appareil utilisé pour la surveillance continue du débit de dose gamma régional dans les zones radioactives, telles que les passages piétons, les zones d'exploitation et certaines salles d'équipement dans la zone de contrôle des centrales nucléaires.

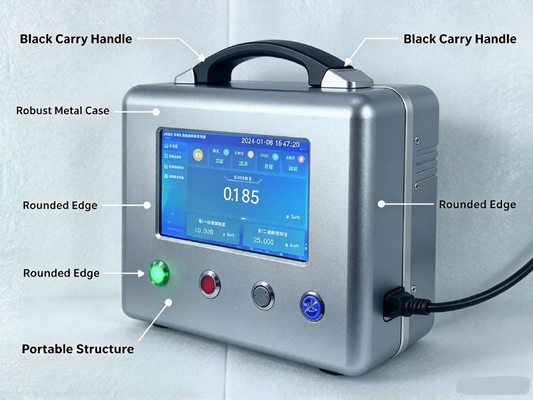

Le système de surveillance continue des radiations en ligne FJ-500 adopte une conception de structure intégrée de l'hôte et de la sonde, avec des compteurs GM intégrés à haute et basse portée et un module d'alarme sonore et visuelle. Il peut être utilisé pour la surveillance du débit de dose régional dans l'environnement. Dans le même temps, il peut être connecté extérieurement à plusieurs sondes gamma fixes via l'interface RS485 pour répondre aux exigences de surveillance et de mesure simultanées dans différentes zones; et il peut être connecté à l'ordinateur supérieur pour réaliser l'affichage et le contrôle en temps réel synchronisés des données au niveau du contrôle industriel. L'instrument est conforme à la norme JJG 393-2018 "Compteur et instrument de surveillance portables de débit d'équivalent de dose ambiant (débit) de rayonnement χ, γ ".

Le système peut définir deux niveaux de seuils d'alarme. Lorsque le débit de dose gamma dans la zone mesurée dépasse le seuil d'alarme défini, l'hôte émettra simultanément un signal d'alarme sonore et visuelle (le son d'alarme peut être activé ou désactivé par opération) pour alerter le personnel sur site.

Il existe deux interfaces RS485, l'une pour connecter plusieurs sondes extérieurement et l'autre pour connecter à un ordinateur

Fournir une tension de fonctionnement de 24 V CC pour les sondes

 En cas de dépassement de la valeur d'alarme prédéfinie ou de sortie de la plage de mesure, le voyant d'alarme émet une alarme sonore et lumineuse

 Dispose d'une sortie de commutateur d'alarme pour les dispositifs d'interverrouillage

Sonde externe :

  Types de rayonnement détecté : X, γ ;

  Type de détecteur : tube GM ;

  Gamme d'énergie : 20 keV à 3 MeV ;

  Énergie de référence : 137Cs, 662 keV ;

  Plage de mesure : 0,01 μSv/h à 9,99 Sv/h ;

  Temps de réponse : 1s ;

  Erreur de base : ≤±15% (137Cs, 662 keV) ;

  Distance de transmission : >500 m (de la sonde à l'hôte) ;

  Poids de la sonde : 430 g ;

  Tension d'alimentation : 24 V CC ;

  Température de fonctionnement : -20℃ à 50℃
