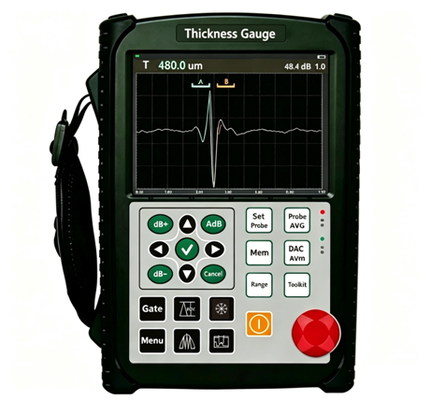

TG-5720 Jauge d'épaisseur à ultrasons Mesure de l'épaisseur de matériaux tels que le marbre artificiel

TG-5720 Jauge d'épaisseur à ultrasons Mesure de l'épaisseur de matériaux tels que le marbre artificiel
TG-5720 Jauge d'épaisseur à ultrasons Mesure de l'épaisseur de matériaux tels que le marbre artificiel

Image Grand :  TG-5720 Jauge d'épaisseur à ultrasons Mesure de l'épaisseur de matériaux tels que le marbre artificiel

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: HUATEC
Certification: ISO,CE
Numéro de modèle: TG-5720
Conditions de paiement et expédition:
Quantité de commande min: 1 pièce
Détails d'emballage: Dans la boîte en bois
Délai de livraison: 10~15 jours ouvrables après paiement
Conditions de paiement: LC, T/T
Capacité d'approvisionnement: 50 pièces par mois
Contact

TG-5720 Jauge d'épaisseur à ultrasons Mesure de l'épaisseur de matériaux tels que le marbre artificiel

description de
Nom du produit: Jauge d'épaisseur à ultrasons modèle: TG-5720
Plage de détection: 0,15 mm ~ 10 m Résolution: >40 dB (sonde 5P14)
Types de sonde: Sonde à faisceau droit, sonde à cristal, sonde de pénétration Alimentation: 9 V CC.
Mettre en évidence:

Jauge d'épaisseur à ultrasons

,

Équipement d'essai non destructif

,

Mesure de l'épaisseur du marbre artificiel

TG-5720 Jauge d'épaisseur à ultrasons Mesure de l'épaisseur de matériaux tels que le marbre artificiel


★ Instructions à l'écran et interactions guidées par boîte de dialogue pour l'étalonnage de la sonde et d'autres opérations ; aucune référence manuelle requise.

★ Taux de répétition : réglable de 16 Hz à 10000 Hz pour une numérisation à haute vitesse.

★ Le rapport signal/bruit ultra-élevé offre des formes d'onde claires et stables. La conception spéciale anti-interférences permet un fonctionnement fiable dans des conditions de travail difficiles.

★ Échantillonnage à haute vitesse AD 12 bits. Compatible avec les sondes de 15 MHz pour la détection de minuscules défauts avec une sensibilité et une résolution supérieures.

★ Boîtier classé IP65 construit avec un composite alliage-silicone ; robuste, étanche à la poussière et à l'eau.

★ Jusqu'à 10 heures de fonctionnement continu sur une seule charge de batterie.

★ Résolution de mesure jusqu'à 0,001 mm. Épaisseur minimale mesurable : 0,15 mm (acier), 0,05 mm (plastique). Capable de mesures efficaces à travers les couches de revêtement.


Spécifications techniques

Article

Spécification

Plage de détection

0,15 mm ~ 10 µm (onde longitudinale dans l'acier) ; mode transmission jusqu'à 30 µm (extensible)

Plage de vitesse du son

100 ~ 20000 µm/s

Taux de répétition des impulsions

10‑3000 Hz, réglable

Plage dynamique

≥38 dB

Erreur de linéarité verticale

≤1,5%

Erreur de linéarité horizontale

≤0,2%

Résolution

>40 dB (sonde 5P14)

Marge de sensibilité

>66 dB (trou plat de Φ2 à 200 mm de profondeur)

Suppression numérique

0‑80 %, sans altérer la linéarité ou le gain

Types de sondes

Sonde à faisceau droit, sonde à cristal, sonde à pénétration

Portes

Porte d'entrée, porte de perte d'écho ; modes porte unique / double porte

Alarme

Alarme buzzer, alarme indicateur LED

Alimentation

CC 9 V

Autonomie de la batterie

10 heures

Dimensions

250 × 165 × 40 mm

Poids

1,0 kg

Température de fonctionnement

‑10 ℃ ~ 50 ℃

Humidité relative

20 %‑95 % HR

Amplitude de l'impulsion

100 V, 200 V, 300 V, 400 V, 500 V sélectionnables ; compatibilité étendue avec les sondes

Largeur d'impulsion

Réglable en continu dans la plage de 0,03‑0,51 µs pour correspondre à des sondes de différentes fréquences

Amortissement de sonde

50 Ω, 100 Ω, 150 Ω, 400 Ω en option pour des exigences de sensibilité et de résolution variées

Échantillonnage matériel en temps réel

Convertisseur AD haute résolution 12 bits, taux d'échantillonnage de 400 MHz pour une reproduction de forme d'onde très authentique

Modes de détection

Demi-onde positive, demi-onde négative, onde complète, détection RF

Fréquence de sonde

0,2 MHz ~15 MHz

Lecture de porte

Lecture porte unique / double porte sélectionnable ; lecture de valeur de crête dans la porte

Gain total

110 dB ; options de pas : 0,1 dB, 1 dB, 2 dB, 6 dB

Connecteur

BNC / LEMO en option



1           Fonctions principales

  • Étalonnage automatique en une seule touche
  • Mesure d'épaisseur de haute précision : résolution maximale 0,001 mm ; résolution de répétition ±0,002 mm
  • Fonctions de gain automatique, d'enveloppe d'écho et de maintien de crête pour améliorer l'efficacité de l'inspection
  • 500 canaux de mesure d'épaisseur indépendants (extensibles)
  • Stockage et lecture de jusqu'à 1000 formes d'onde et jeux de données A-scan (extensibles) ; exportation de rapports d'inspection au format PDF ; rapports consultables sans logiciel PC dédié
  • Prise en charge de clé USB externe. Les données stockées en interne peuvent être exportées à tout moment ; stockage illimité de fichiers d'inspection via clé USB externe
  • Largeur et amplitude d'impulsion d'émission réglables
  • Batterie lithium-ion haute performance et écologique ; jusqu'à 10 heures d'autonomie en continu pour la configuration standard
  • Horloge en temps réel : date et heure d'inspection horodatées et enregistrées avec les données
  • Suppression numérique sans impact sur le gain et la linéarité
  • Compensation de gain : compense l'atténuation en dB causée par les surfaces rugueuses, l'inspection à longue portée sur des pièces épaisses et d'autres facteurs
  • Analyse de séquence d'échos
  • Gel / dégel de l'écran
  • Remplissage de forme d'onde
  • Indicateur d'état de la batterie
  • Marqueur de capture
  • Marquage de couleur de forme d'onde dans les portes
  • Zoom sur la porte

2           Accessoires standard

‑ Une sonde standard de mesure d'épaisseur

3           Accessoires optionnels

TG-5720 Jauge d'épaisseur à ultrasons Mesure de l'épaisseur de matériaux tels que le marbre artificiel

TG-5720 Jauge d'épaisseur à ultrasons Mesure de l'épaisseur de matériaux tels que le marbre artificiel

TG-5720 Jauge d'épaisseur à ultrasons Mesure de l'épaisseur de matériaux tels que le marbre artificiel

TG-5720 Jauge d'épaisseur à ultrasons Mesure de l'épaisseur de matériaux tels que le marbre artificiel

TG-5720 Jauge d'épaisseur à ultrasons Mesure de l'épaisseur de matériaux tels que le marbre artificiel
