Détails sur le produit:
|
| Nom de produit: | mesure d'épaisseur ultrasonique | Modèle: | TG-8812N |
|---|---|---|---|
| Chaîne de mesure: | 0,9 〜 300mm | Mode standard: | 0,9 sondes du 〜 300mm : 5PΦ10mm |
| Surligner: | appareil de contrôle ultrasonique non destructif d'épaisseur,appareil de contrôle ultrasonique avancé d'épaisseur,mesure ultrasonique non destructive d'épaisseur |
||

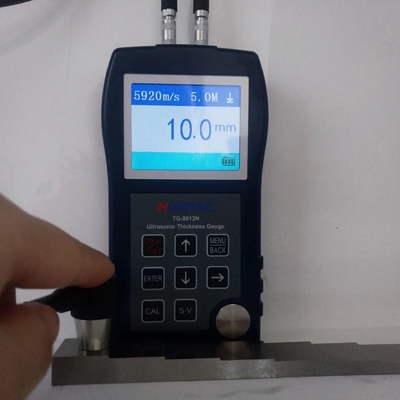

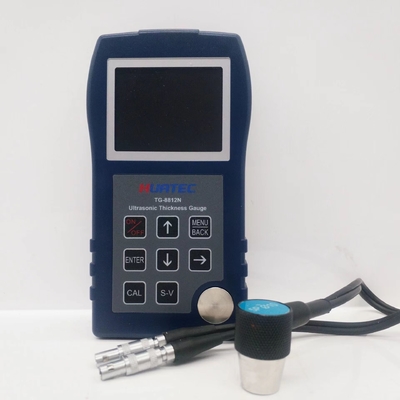

TG-8812N a avancé le nouveau type mesure d'épaisseur ultrasonique
1. Aperçu
La mesure d'épaisseur ultrasonique est un genre de mesure d'épaisseur à haute précision qui emploie le principe de mesure ultrasonique, adopte le processeur ultra-rapide et la conception de circuit intégré intégrée élevée pour réaliser la mesure portative, non destructive, rapide et précise de l'épaisseur et la vitesse de son de divers matériaux. Il convient à mesurer l'épaisseur de divers matériaux, tels que l'acier, le métal, le verre, l'ABS, les plastiques, le PVC, le fer malléable, etc., qui peuvent être transmis par l'onde ultrasonique à une vitesse constante dans son dos.
caractéristiques 2.Instrument
3. index technique
| MODÈLE | TG-8812N | TG-8812C | TG-8812L | TG-8812D | |
|
Chaîne de mesure (Norme) |
0,9〜 300mm | 0,75〜 400mm | 0,55〜 500mm | 0,75〜 500mm | |
| Mode standard |
0,9 〜 300mm Sonde : 5PΦ10mm |
0,75 〜 400mm Sonde : 5PΦ10mm |
0,75 〜 500m Sonde : 5PΦ10mm |
0,75 〜 500m Sonde : 5PΦ10mm |
|
| Mode ultra-mince | / | / | (0,55 〜 1) millimètre | / | |
| Mode de pénétration (Écho-écho) | / | / | / | 2.5-25mm (en acier) | |
| Sonde de Microcrystal | 1 〜 50mm Sonde : 7.5PΦ6mm |
0,75 〜 100mm Sonde : 7.5PΦ6mm |
0,75 〜 100mm Sonde : 7.5PΦ6mm |
0,75 〜 100mm Sonde : 7.5PΦ6mm |
|
| Sonde à hautes températures |
2 〜 100mm (Sonde : ZW5P) |
1,5 〜 100mm (Sonde : ZW5P) |
1,5 〜 200mm (Sonde : ZW5P) |
1,5 〜 200mm (Sonde : ZW5P) |
|
| Résolution d'affichage | 0.1mm | 0.01mm | 0.01mm | 0.01mm | |
| Résolution de mesure | ± (1%H+0.1) millimètre | ± (1%H+0.1) millimètre | ± (0.5%H+0.05) millimètre | ± (0.5%H+0.05) millimètre | |
| Vitesse matérielle | 1000~9999m/s | 509~18699m/s | 1000~9999m/s | ||
| Largeur de bande | 1MHz~10MHz (- 3dB) | ||||
| Alimentation d'énergie | 4.5VDC (trois batteries de D.C.A.) | ||||
| Écran | Écran de couleur de TFT 2,3 pouces | ||||
| Taille | 130 (L)×70 (W)×25 (H) millimètre | ||||
| Poids | 125g (à l'exclusion des batteries) | ||||
| La température de travail | -10~﹢50℃ (avec la sonde à hautes températures, jusqu'à 300℃) | ||||
| Humidité de travail | 20%~90%RH | ||||
4. accessoires standard
| NON | Nom d'article | Quantité |
| 1 | Mesure d'épaisseur | Un |
| 2 | Sonde standard (5P, φ 10) | Un |
| 3 | Agent de accouplement (50ml) | Un |
| 4 | Batterie | Trois batteries de D.C.A. |
| 5 | Manuel | Un |
| 6 | Certificat de qualification | Un |
| 7 | Paquet d'instrument | Un |
Vitesses de son de diverse vitesse de vague longitudinale de matériaux
| Matériel | Vitesse (m/s) | Matériel | Vitesse (m/s) |
| l'eau (20℃) | 1480 | Acier inoxydable (304) | 5663 |
| glycérine | 1920 | En laiton, jaune | 4640 |
| Verre soluble | 2350 | Cuivre | 4700 |
| Nylon | 2620 | Verre | 5440 |
| Résine d'acide acétique | 2670 | Nickel | 5630 |
|
Acide acrylique résine |
2730 | Acier 330 | 5600 |
| Étain | 3230 | Acier 4330 | 5850 |
| Or | 3240 | Fer, acier | 5920 |
| bronze de phosphore | 3530 | Titane | 6070 |
| Argent | 3600 | Magnésium | 6310 |
| Zinc | 4170 | Aluminium | 6320 |
