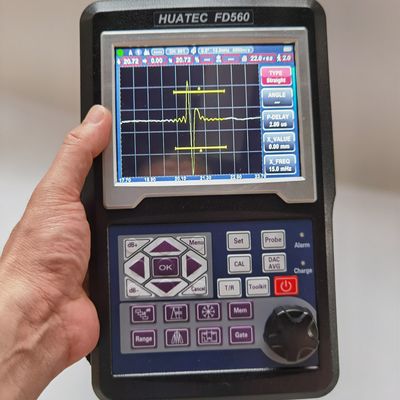

Détecteur de défauts ultrasonique FD560 0-10000mm DAC, AVG, TCG AWS
Description du produit :
Une boîte de dialogue conviviale et interactive facilite les opérations telles que l'étalonnage, la création de courbes, etc.
★ Tous les outils dont vous avez besoin : DAC, AVG, TCG AWS, etc.
★ Fréquence de répétition des impulsions : réglage précis de 10 à 2 000 Hz, balayage à grande vitesse, aucune erreur.
★ Rapport signal/bruit élevé, écho clair et stable, conception anti-bruit, parfait pour les conditions de travail difficiles.
★ AD à 12 chiffres, l'échantillonnage à grande vitesse conduit à un meilleur diagramme d'écho avec tous les détails. Sensible et capable de détecter même les plus petits défauts.
★ Peut parfaitement utiliser la fréquence de sonde 20M.
★ Norme IP65. Boîtier de protection en caoutchouc. Le support d'amortissement lui permet de tenir dans n'importe quel angle.
★ La batterie dure 15 heures pour une seule charge.
Caractéristiques:
Affichage automatisé de l'emplacement précis des défauts (profondeur d, niveau p, distance s, amplitude, sz dB, ф).
Dimensionnement des défauts : le dimensionnement automatique des défauts à l’aide d’AVG ou DAC/TCG accélère le reporting de l’acceptation ou du rejet des défauts.
Calibrage automatisé du point zéro du transducteur, des angles, du bord avant et de la vitesse du matériau. (V2 et deux trous)
Pratique pour réaliser et utiliser DAC/TCG et AVG pour évaluer l'écho, la courbe peut être modifiée et compensée.
En connectant le U-Disk, l'unité peut obtenir une mémoire illimitée.
Il y a 17 normes de dans l'unité.
Connexion Bluetooth à un appareil mobile pour générer et imprimer des rapports de détection sur site. AWS D1.1.
Fonction de correction de surface incurvée.
Fonction de mesure de la hauteur des fissures.
Magnifier la porte : étalement de la plage de la porte sur toute la largeur de l'écran.
Fonction de gain automatique.
Enveloppe : affichage simultané de l'A-scan en direct à une fréquence de mise à jour de 70 Hz et de l'enveloppe de l'affichage de l'A-scan.
Peak Hold : comparez les formes d'onde de pic gelées aux A-Scans en direct pour interpréter facilement les résultats des tests.
Scan Freeze : Le gel de l'affichage contient les données de forme d'onde et de chemin sonore.
Alarme : bip et LED.
Horloge en temps réel.
Remplir l'écho.
Marque de capture.
Couleur d'écho à l'intérieur de la porte.
Paramètres techniques :
| Paramètre |
Spécification |
| Taille |
250×165×55mm |
| Température de stockage |
-30℃ à 50℃ |
| Connexions du transducteur |
BNC ou LEMO |
| Bande passante (passe-bande de l'amplificateur) Fréquence |
0,2 à 25 MHz |
| Rejeter (suppression) |
0 à 80 % de la hauteur plein écran |
| Exigences d'alimentation |
Secteur CA 100-240 VCA, 50-60 Hz |
| Plage dynamique |
≥38dB |
| Pouvoir de résolution |
>40dB (5P14) |
| Vitesse du matériau |
100 ~ 20 000 M/s |
| Sorties de sensibilité |
>68dB |
Ensemble d'instruments de base
Détecteur de défauts à ultrasons portable
Transducteur à faisceau droit (2,5 MHz, Φ20)
Transducteur à faisceau angulaire (4 MHz, 8 mm × 9 mm, 60°)
Câble d'interconnexion pour le transducteur (Q9-C5 ou C9-C5 en option)
Batterie Li-Ion rechargeable, 8 ampères-heure
Bloc d'alimentation/chargeur
Manuel d'utilisation en anglais
Logiciel d'application
boîtier de protection en caoutchouc
Sangle
Possibilités :
1. support métallique pivotant, le support d'amortissement lui permet de se tenir dans n'importe quel angle.
2. Connexion Bluetooth à un appareil mobile pour générer et imprimer des rapports de détection sur site. Application Bluetooth sur appareil mobile.
3. Bloc IIW V2.
4. Gaine en cuir.
