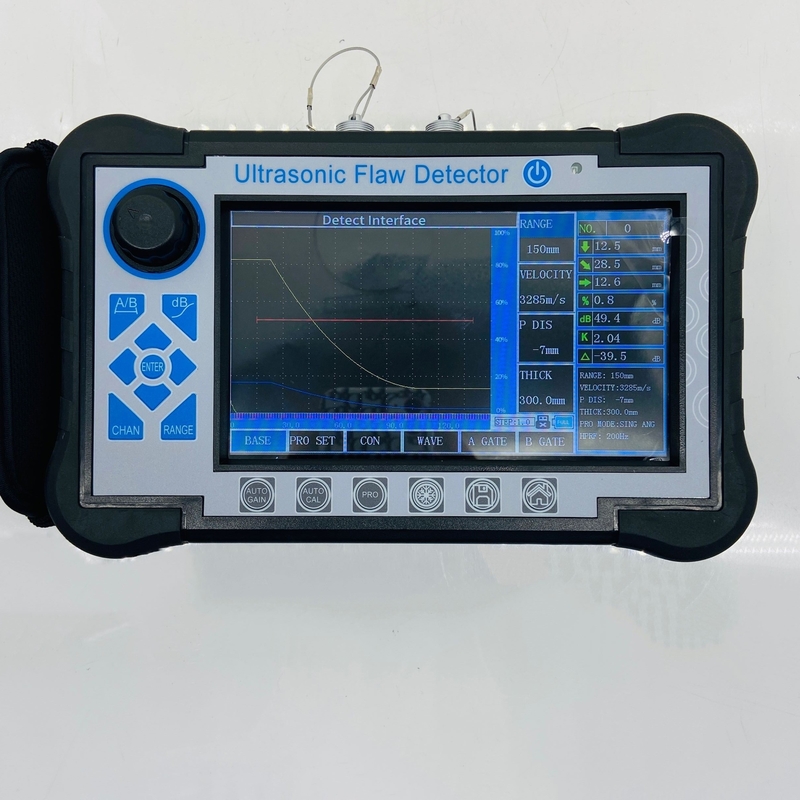

FD580 Écran tactile numérique Détecteur de défaut de soudure par ultrasons
Introduction au projet
Le détecteur de défauts à ultrasons numériques est de type avancé, qui est un écran tactile, peut rapidement, facilement et sans dommage, détecter avec précision, localiser,évaluer et diagnostiquer divers défauts à l'intérieur de la pièce, tels que les fissuresIl a été appliqué à l'énergie électrique, la pétrochimie, la chaudière et les récipients sous pression, la structure en acier, l'armée, l'aérospatiale, le transport ferroviaire,voitureIl s'agit d'un instrument essentiel pour l'industrie des essais non destructifs.
Caractéristiques
●Quantification et positionnement de haute précision pour répondre aux exigences de la détection à distance et à distance
●La zone aveugle de champ proche est petite, peut répondre aux exigences de détection pour les tuyaux de petit diamètre et à parois minces.
●Fonction d'étalonnage automatique:étalonnage automatique à un bouton, facile à utiliser, sonde d'essai automatique
● Affichage automatique de la position de l'écho du défaut ((Péché:d, Horizontale:p,Distance:s, Amplitude,dB,ф))
●Alternez librement les trois échelles ((Profondité:d, Horizontale:p,Distance:s)
●Le gain automatique, l'enveloppe de pointe, les fonctions de mémoire de pointe, qui peuvent améliorer l'efficacité de la détection.
●Enregistrement automatique du processus de détection des défauts et lecture dynamique
● calcul de la valeur φ: détection de défaut par sonde droite, peut trouver automatiquement la plus haute onde pour convertir la valeur φ
● 500 canaux indépendants (extensibles), qui peuvent entrer et stocker librement les normes de détection de n'importe quelle industrie, n'ont pas besoin de transporter les blocs standard pour l'inspection sur place.
●Enregistrer et lire librement 500 ondes et données de balayage A
● Les courbes DAC, AVG et TCG (compensation de profondeur) sont générées automatiquement et peuvent être segmentées.
●14 normes de contrôle intégrées
●Libre d'entrer dans n'importe quelle norme du secteur
●La largeur et la force de l'impulsion peuvent être réglées
● fonction de balayage B et de balayage couleur B;
●Pouvoir communiquer avec l'ordinateur et exporter le fichier WORD, ainsi que le rapport de détection
●Ecas en plastique ABS IP65, robuste et durable, imperméable à l'eau et à la poussière, et doté d'une excellente capacité antiinterférences
●Utiliser des logiciels de communication (sans fil) pour analyser les rapports d'impression de données, etc.;
● écran à couleurs réelles de 260 000 couleurs, adapté aux environnements de travail à forte ou faible luminosité
● Batterie au lithium de haute performance, pouvant fonctionner en continu pendant 8 à 10 heures
● Enregistrement de l'horloge en temps réel: date de détection des défauts en temps réel, enregistrement de suivi du temps et stockage
●Protection contre l'arrêt du courant, les données de stockage ne peuvent pas être perdues
●Les paramètres de détection des défauts peuvent être testés ou préréglés automatiquement
●Réduction numérique, n'affecte pas le gain et la linéarité
●Compensation des gains: l'atténuation Db peut être corrigée pour la rugosité de surface, les surfaces courbes, la détection de défauts à longue portée des pièces d'épaisseur, etc.
● Peut faire fonctionner le détecteur de défauts par logiciel sur le PC, atteignant ainsi l'objectif du détecteur de défauts contrôlé par ordinateur de détecter les défauts de l'appareil
Spécification technique
| Affichage |
Écran couleur TFT de 7 pouces, résolution 800*480 |
| Mode de fonctionnement |
Bouton, rotatif, écran tactile |
| Énergie électrique |
Batterie au lithium-ion |
| Capacité de la batterie |
5.0Ah |
| Voltage de puissance |
12 V |
| Quantité de puissance |
1 |
| Temps de travail |
≥ 8 heures |
| Entrée de l'adaptateur |
Pour les appareils de commande électronique, la fréquence de commande électronique doit être supérieure ou égale à: |
| Sortie de l'adaptateur |
12 V de courant alternatif |
| Puissance de l'adaptateur |
36 W |
| Le stockage des données |
Carte SD ((16G) |
| Alerte électrique |
1 |
| Température de fonctionnement |
-10°C à 45°C |
| Température de stockage |
-20°C à 60°C |
| Grade IP |
Pour la protection contre la corrosion |
| Dimension |
245*155*55 mm |
| Le poids |
1.18kg (batterie incluse) |
| Modèle UT classique |
| Type de connecteur de sonde |
LEMO 00 |
| Type de canal |
Une seule chaîne |
| Numéro du canal |
Groupe 500 ((pouvant être mis à l'échelle) |
| Type de pulsation |
Une vague forte négative |
| Voltage de transmission |
50 à 350 V, étape en 50 V |
| Amortissement |
560Ω |
| Les gains |
0 ~ 110 dB, étape:0.5/2/6/12 dB |
| Faites de beaux ajustements |
-4 ~ +4 |
| Compensation de surface |
Toute la gamme de gain |
| Fréquence de travail |
0.5 à 20 MHz; |
| Type de sonde |
Type simple, double, à travers, immersion |
| Filtreur |
Il y en a trois en option:
1 à 4 MHz/0,5 à 10 MHz/2 à 20 MHz
|
| Mode de détection |
Négatif/positif/à double sens/RF |
| Rejeter |
0 à 80%, étape 1% |
| Plage d'essai |
0~15000 mm,portée minimale de l'affichage:15 mm (en acier) |
| Vitesse du matériau |
100 à 20 000 m/s |
| Le déplacement du pouls |
-10 à 1000 mm |
| P DÉLAYE |
0 à 200 us |
| X-VAL |
0 à 100 mm |
| Le guide |
Inspection de soudage, de tôle et de forge |
| Point d'essai |
Le taux de débit maximal/X-val/J-val |
| Mesure |
Porte:valeur d'amplitude,valeur d'amplitude en dB,tendance,distance horizontale,distance verticale,valeur de différence entre les portes A et B
Cursor: 2 curseurs croisés, peut tester la distance horizontale et verticale, et la distance entre les curseurs ((sous la fonction de balayage B)
|
| Porte |
Démarrage de la porte: toute la plage |
| Largeur de la porte:toute la plage |
| Niveau de la porte: 10 à 90%, étape: 1%. |
| Corbeille |
DAC, au maximum six courbes, répondant aux normes NB/T 47013, GB/T 11345, GB/T 29712 et autres |
| TCG, au maximum six courbes |
| Le taux moyen |
| Autres fonctions |
Écran complet, commutateur de curseur ((range/hauteur/horizon), gain automatique unique/continu ((10~100%, étape 10%), comparaison par écho, écho complet, enveloppe maximale, mémoire maximale, numérisation rapide, mode extérieur, capture d'écran |
| Période de congélation maximale/profondeur de fissure/expansion de la porte/modification de la surface courbée/B-scan/simulation de soudure plate/vidéo |
| Alerte électrique |
Alarme sonore et lumineuse |
| Les démangeaisons |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure.2.5PΦ20) |
| Erreur de linéarité horizontale |
≤ 0,3% |
| Erreur de linéarité verticale |
Jusqu'à 3% |
| Erreur de linéarité d'amplitude |
≤ ± 2% |
| Précision de l'atténuateur |
20 dB ± 1 dB |
| Plage dynamique |
≥ 32 dB |
| Résolution à distance |
≥ 26 dB |
| Niveau de bruit |
Le montant de la subvention- 9V/ |
| |
|
|
Configuration standard
|
|
Nom |
Quantité de temps écoulé |
| 1 |
Unité principale |
1 |
| 2 |
Adaptateur de puissance |
1 |
| 3 |
sonde de connexion du câble BNC-C6 |
2 |
| 4 |
Casse à instruments |
1 |
| 5 |
Manuel d'utilisation |
1 |
| 6 |
Probes droites de 10 mm à 2,5 MHz |
1 |
| 7 |
Probes d'angle 13x13 K2 2,5 MHz |
1 |
| 8 |
Carte de garantie |
1 |
