Détails sur le produit:
|
| Nom du produit: | appareil de contrôle d'aspérité | Modèle: | SRT-7000 |
|---|---|---|---|
| La norme: | Pour les produits de la catégorie 1 | Longueur de l'échantillonnage (lr): | 0.25, 0.8, 2,5 mm |
| Surligner: | Testeur de profil de surface de haute précision,Testeur de profil de surface d'imprimante intégré,22 paramètres |
||

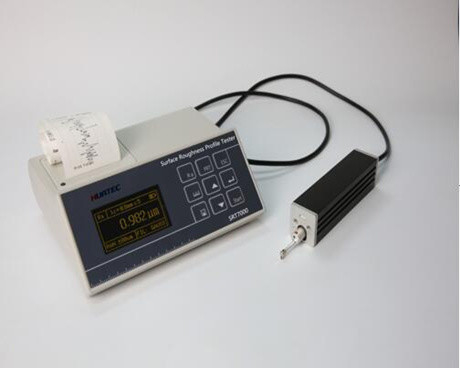

Testeur de profil de rugosité de surface d'imprimante intégré de haute précision 22 paramètres
Description du produit
Le testeur de rugosité de précision SRT7000 est un instrument de haute précision pour tester le degré de finition de la surface.de forme cylindrique externe, surface, trous, tranchées et essieux et ainsi de suite.
Caractéristiques
◎Le capteur et l'unité principale sont séparés, pour répondre aux différentes exigences d'essai
◎Utiliser une puce DSP pour contrôler et traiter les données, avec une vitesse élevée et une faible consommation d'énergie
◎Compatible avec plusieurs normes nationales ISO, DIN, ANSI, JIS
◎Temps de travail continu de plus de 20 heures
◎ stockage de données de grande capacité, peut stocker 100 groupes de données brutes et de forme d'onde.
◎L'imprimante thermique et l'instrument sont intégrés dans un ensemble, travail silencieux, impression rapide, vous pouvez imprimer la courbe de contour et la courbe de rapport du matériau.
◎Réglage et affichage de l'horloge en temps réel pour un enregistrement et un stockage faciles des données.
◎Avec veille automatique, arrêt automatique et autres fonctionnalités d'économie d'énergie
◎Conception fiable du circuit et du logiciel pour éviter que le moteur ne soit coincé.
◎L'instrument peut afficher une variété de conseils et d'instructions d'information. Par exemple, affichage des résultats de mesure, les menus, les messages d'erreur et les commutateurs.
◎Sélection de la langue anglaise.
◎ Peut se connecter aux ordinateurs
◎Imprimez tous les paramètres ou tout paramètre défini par l'utilisateur.
◎Sensor de surface courbe en option, capteurs de trous, plateforme de mesure, gaine de capteur, tige d'extension et autres accessoires.
Plage de mesure
| Paramètre | Indication de la portée |
| Ra, Rq | 00,005 μm à 16 μm |
| Rz, R3z, Ry, Rt, Rp, Rm | 00,02 μm à 160 μm |
| Je vous en prie. | 0 à 100% |
| S, Sm | 1 mm |
| TP | 0 à 100% |
Paramètres techniques
| Nom | Contenu | |
| Plage de mesure | Axe Z (verticale) | 160 μm |
| L'axe X (horizontale) | 17.5 mm | |
| Résolution | Axe Z (verticale) |
00,01 μm/± 20 μm 00,02 μm/± 40 μm 00,04 μm/± 80 μm |
| Objets de mesure | Paramètres |
Les États membres doivent respecter les dispositions de la présente directive. Rq Rt==Rmax Rv R3z R3y Rz(JIS) R Rsk Rku Rsm Rmr Rpc, Rk, Rpk, Rvk, M1, M2 |
| La norme | Pour les produits de la catégorie 1 | |
| Graphique | courbe de support, profil de rugosité, contour droit | |
| Filtreur | Le nombre de fois où les données sont utilisées est le nombre de fois où les données sont utilisées. | |
| Longueur de l'échantillonnage (lr) | 0.25, 0.8, 2,5 mm | |
| Durée de l'évaluation (ln) |
Ln=lr×n N = 1 à 5 |
|
| Capteur | Principe de mesure | inducteur différentiel de déplacement |
| Le stylet | Diamant naturel, angle de cône de 90, rayon de pointe de 5 μm | |
| Dynamomètre | < 4 mN | |
| Tête de guidage | Carbure, le rayon de direction de glissement 40 mm | |
| Vitesse de glissement |
Il est égal à 0.25, Vt = 0,135 mm/s |
|
| Il est égal à 0.8, Vt = 0,5 mm/s | ||
| Il est égal à 2.5, Vt = 1 mm/s | ||
| Retour, Vt=1 mm/s | ||
| Erreur d'indicateur | pas plus de ± 10% | |
| Fluctuation de l' indication | pas plus de 6% | |
| Le pouvoir | Batterie rechargeable lithium-ion intégrée, chargée par le chargeur DC5V 800mA | |
| Dimension | 158 × 63,5 × 46 mm | |
| Le poids | Environ 300 g. | |
| Environnement de l'opération |
Température: -20°C à 40°C Humectation: < 90% de l'humidité moyenne |
|
| Environnement de stockage et de transport |
Température: -40°C à 60°C Humectation: < 90% de l'humidité moyenne |
|
Configuration standard
Test de rugosité SRT7000
Capteur standard
Exemple type à plusieurs rainures
Support réglable
Adaptateur de puissance
Instructions
Certificat
Carte de garantie
Logiciel pour PC
Accessoires optionnels:
Capteur de surface courbe/concave/groove, capteur de trou, plateforme de mesure, tige d'extension, plaque d'étalonnage.
