Type de fil EN 462-1

EN 462-1 Type de fil ont été introduits en tant que norme européenne pour remplacer les normes allemandes (DIN 54. 109)
L'indicateur de qualité de l'image est un indicateur de la qualité de l'image de l'écran, et le British Standards Institute (BS3971:1980 type 1).
composé de sept fils parallèles d'épaisseurs différentes montés et encapsulés entre deux feuilles minces de fibre transparente et flexible

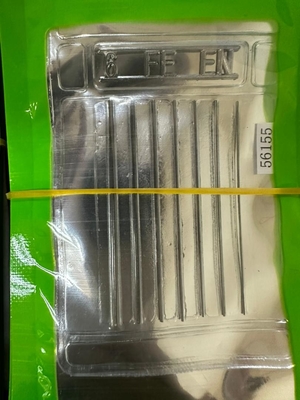

Un monogramme en plomb indique le numéro du fil le plus épais, le matériau et le symbole EN.

Démétrage du fil:

Tailles des indicateurs:
Il existe quatre tailles d'indicateurs de qualité d'image EN.
Taille 1- contenant des fils de 1 à 7 et utilisés pour des épaisseurs de matériaux comprises entre 40 t et 1 60 mm
Taille 6- contenant des fils de 6 à 12 et utilisés pour des matériaux d'épaisseur comprise entre 12,5 et 50 mm
Taille 10一contient des fils de 10 à 16 numéros et utilisés pour des épaisseurs de matériau comprises entre 5 et 20 mm
Taille 13- contenant des fils de numéros 13 à 19 et utilisés pour des matériaux d'épaisseur comprise entre 2,5 et 10 mm
Les tailles AlI sont disponibles en acier (Fe), aluminium (AI) et acier inoxydable (SS).
Les indicateurs de qualité ne sont disponibles que dans les tailles 6 et 10.
les tailles 6, 10 et 13.
À titre d'illustration, l'identification (c.-à-d. le monogramme de plomb) pour, disons taille 10 (numéros de fil 10 à 16) en acier ((Fe)
serait 10FE EN.

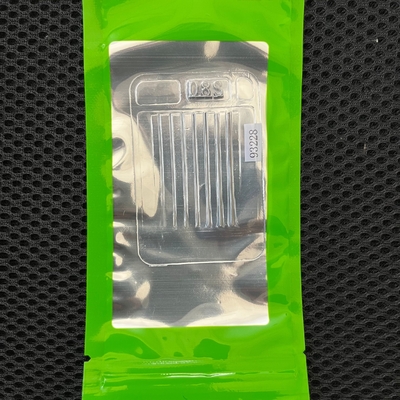

Type de fil selon la norme DIN 54 109
Les indicateurs de qualité de l'image sont les suivants:
similaire à la norme EN 462-1
Les états-unis, les deux serveurs sont les mêmes, et il y a les mêmes numéros de fil dans chaque taille de
La seule différence réside dans le fait que le monogramme de plomb indique DIN et non EN.

Exemple: taille 6 Les câbles de 6 à 12 dans les selles de Stanley seraient 6 DINSS.

EN 462-2 Pénétromètres de type pivotement/ouverture
Pièces en forme d'étape et ailables en quatre numéros de modèle H5, H9 et H13 en SEEL

Pour les appareils de traitement des déchets

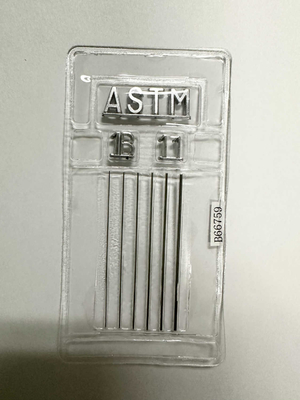

ASTM E747 Les pénétromètres de type de fil sont constitués d'une série de six fils parallèles d'épaisseurs différentes,
Les caractères en plomb indiquent l'épaisseur de la couche de PVC.
Les lettres ASTM sont également utilisées pour désigner le fil le plus épais et le groupe de matériaux ((1-FE, 01-Ti, 02-AI, 03-Mg, 3-Ni, 4-Cu).
