Le principe de mesure de l'épaisseur par ultrasons est similaire à celui de la mesure des ondes lumineuses.Lorsqu'il atteint l'interface du matériauL'épaisseur du matériau mesuré est déterminée par mesure précise du temps de propagation ultrasonique dans le matériau.

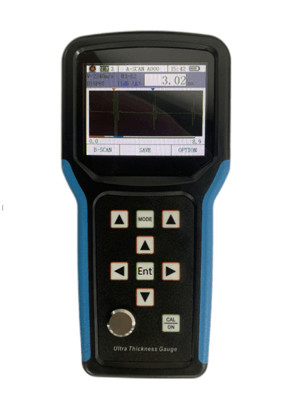

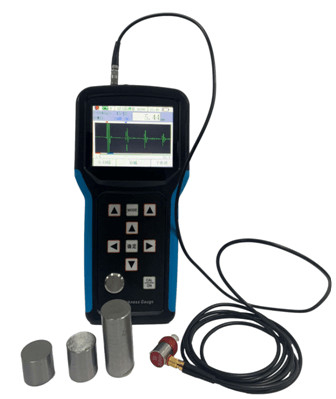

Le TG-5700 est un nouveau type de jauge d'épaisseur à ultrasons numérique portatif de haute précision avec balayage A/B. Il adopte le principe de mesure de l'épaisseur par ultrasons basé sur la réflexion d'impulsions.Il est adapté pour la mesure de l'épaisseur du matériau qui peut faire propagation de l'onde ultrasonique en elle à une vitesse constante et obtenir la réflexion de son dosLa résolution de mesure est de 0,001 mm et la plage de mesure est aussi fine que 0,15 mm (acier).
Ce produit permet de mesurer avec précision les plaques et les pièces traitées, et de surveiller le degré d'amincissement des tuyaux et des récipients sous pression dans les équipements de production après corrosion pendant l'utilisation.Il peut être utilisé dans le pétrole.Il s'agit d'un programme de recherche et de développement dans le domaine de l'énergie, de la chimie, de la métallurgie, de la construction navale, de l'aérospatiale, de l'énergie et d'autres domaines.
Ce produit est conforme aux normes suivantes: Spécification d'étalonnage pour le jauge d'épaisseur ultrasonique (JJF 1126-2004).
Principales caractéristiques des fonctions
● Ce produit dispose d'un mode A-scan, d'un mode B-scan et d'un mode d'affichage numérique;
● La plage de mesure est large et la technologie unique "écho multiple" est adoptée pour réaliser la mesure de pièces ultra-minces, avec une épaisseur de mesure minimale de 0,15 mm (acier);
● Ce produit peut mesurer l'épaisseur avec une grande précision, et la résolution de mesure maximale peut atteindre 0,001 mm; La résolution de répétition peut atteindre ± 0,002 mm;
● Il a les fonctions de revêtement pénétrant et de mesure d'écho à écho, qui est utilisé pour mesurer les matériaux avec une couche de peinture et un revêtement à la surface;
● Modes de mesure multiples: les modes mb-e, E-E et me-e permettent de mesurer des pièces d'épaisseur conventionnelles; le mode mince permet de mesurer des pièces minces
● Les modes numériques comprennent: le mode de valeur d'épaisseur conventionnelle, le mode de différence/taux de réduction et le mode de valeur maximale
● Deux modes de gain: gain automatique / gain manuel
● On peut régler l'arrêt manuel et l'arrêt automatique, avec une fonction d'économie d'énergie
● Il prend en charge une variété de sondes, y compris une sonde à double cristal et une sonde à cristal unique, et prend en charge une sonde à haute fréquence jusqu'à 20 MHz
● Il prend en charge le stockage de masse et peut stocker simultanément 100000 valeurs d'épaisseur, 500 groupes de formes d'onde A-scan et 500 groupes de formes d'onde B-scan
● Un grand écran TFT-LCD couleur de 3,5 pouces avec une résolution haute définition (QVGA) de 320x240.
● Il dispose d'une variété de méthodes d'étalonnage, prend en charge l'étalonnage en un point, l'étalonnage en plusieurs points et les modes d'étalonnage manuel,et peut calibrer la vitesse du son et la position zéro de la sonde en même tempsIl prend en charge la correction de la trajectoire v de la sonde à double cristal.
● Prend en charge la conversion du système métrique et du système britannique; peut basculer entre les unités millimétrique et pouce
● Il prend en charge l'affichage en anglais
