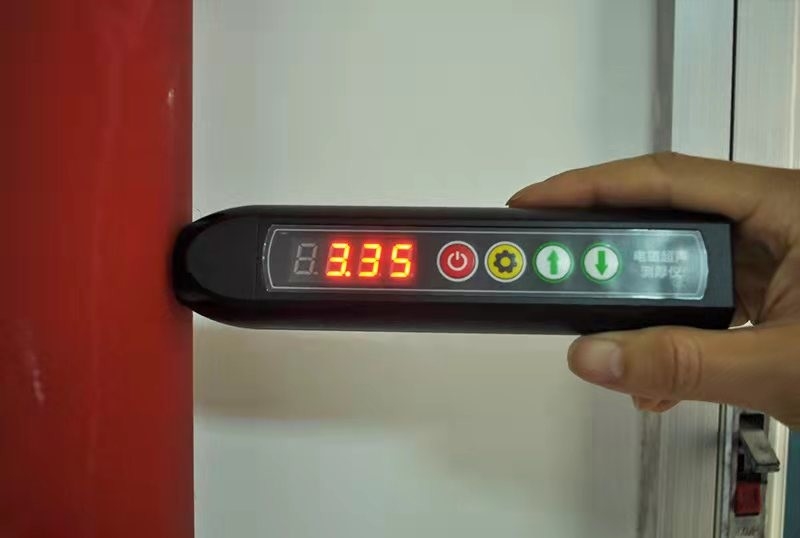

TG-14 Ultra-petit échantillonneur d'épaisseur par ultrasons électromagnétique sans contact

TG-14 Ultra-petit échantillonneur d'épaisseur par ultrasons électromagnétique sans contact

Caractéristiques du produit

L'échantillonneur d'épaisseur par ultrasons électromagnétique est un instrument de mesure d'épaisseur ultra-petit et sans contact, sans agent d'accouplement acoustique.Il peut mesurer l'épaisseur des matériaux métalliques ou magnétiques conducteurs.

Petite taille et facile à transporter

Les exigences pour la surface de la pièce ne sont pas élevées et il n'est pas nécessaire de polir la surface rugueuse, ce qui peut réaliser la mesure sans contact

Il est insensible au revêtement et peut réaliser la mesure d'épaisseur de pièces de travail revêtues ou de tuyaux métalliques corrosifs.

Sans agent d'accouplement acoustique, il peut réaliser la mesure de l'épaisseur de la pièce à haute température et effectuer une compensation de température.

Indice de performance

(1) Caractéristiques générales:

A. L'instrument est composé d'un hôte et d'un téléphone portable connectés sans fil via le Wifi.

B. L'instrument adopte le principe des ultrasons électromagnétiques et le processus d'inspection ne nécessite pas le broyage de la surface de la pièce et de l'agent de couplage

C. La sonde et l'hôte sont intégrés et la sonde peut être remplacée

D. Une fois la tablette connectée, il y a deux fonctions: A et B.

E. Types de sondes configurables: sonde (≤ 80 °C, mesure à court terme), sonde à haute température (≤ 800 °C, mesure à court terme)

F. Une poignée à haute température peut être configurée:poignée courte (respectant les exigences d'inspection jusqu'à 350 °C et de mesure à court terme),une poignée longue (respectant les exigences d'inspection jusqu'à 800 °C et de mesure à court terme)

2) Matériau de pièce détectable:acier au carbone, acier coulé, acier allié, acier inoxydable, cuivre, aluminium, titane et autres matériaux conducteurs

(3)Période de mesure:1.5-240.0 mm,la valeur maximale de la plage de mesure est affectée par les propriétés du matériau mesuré, le coefficient d'atténuation du son, les conditions de surface et d'autres facteurs

(4)Période d'erreur de l'équipement de mesure:Lorsque l'épaisseur de la pièce est inférieure à 10 mm, l'erreur est de 0,05 mm; lorsque l'épaisseur est supérieure à 10 mm, l'erreur est de + (0,01 + H / 200) mm (H est l'épaisseur de la pièce)

(5) Réception de gains:≤ 100 dB

(6)Période de température de fonctionnement de la sonde à haute température:Acier à faible teneur en carbone (ou autre acier ferromagnétique): - 150 °C à + 800 °C; acier inoxydable austénitique (ou autres matériaux non ferromagnétiques): - 150 °C à + 150 °C

(7)Sonde de température normale:≤ 80 °C, 4 MHz, principalement utilisé pour détecter les matériaux à grains fins, tels que l'acier à faible teneur en carbone, l'aluminium, etc.,

(8) Sondage à haute température:≤ 800 °C, 4MHz, principalement utilisé pour mesurer les matériaux ferromagnétiques à grains fins, tels que l'acier à faible teneur en carbone

(9) Distance maximale de levage:4 mm (la distance réelle de levage est liée aux propriétés et à la température du matériau).) peut être utilisé comme écart d'exploitation

(10) Le diamètre minimum (courbure) de la pièce à usiner:9 mm

(11) L'angle d'inclinaison maximal de la sonde:25°

(12) Mode d'excitation de la sonde:aimant permanent

(13) Type d'onde sonore:vague de cisaillement

(14) Compensation à haute température:il a la fonction de compensation automatique de la vitesse sonore à haute température

(15)Période de réglage de la vitesse sonore:1000 à 9999 m/s

(16) Affichage en forme d'onde:demi-onde positive, demi-onde négative, pleine onde, onde RF, onde enveloppe

(17)Alimentation électrique:une puissance de sortie de l'écran supérieure à 50 W,

(18)La plage de température de fonctionnement normale de l'hôte:-10 à +50°C

(19)Période de température de stockage de l'hôte:0 à + 40°C

(20)Poids de l'hôte:250 g (avec sonde de température normale)

(21)Dimensions de l'hôte:longueur 176 mm x largeur 42 mm x épaisseur 32 mm
