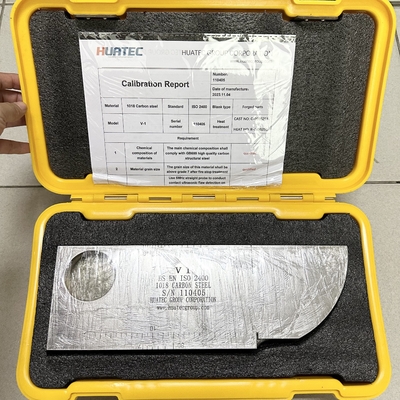

Bloc d'étalonnage IIW V1

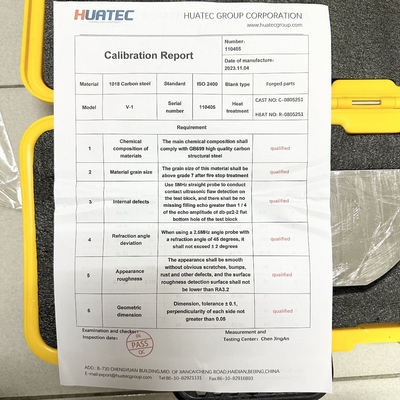

La norme ISO 2400-1972E est suivie:

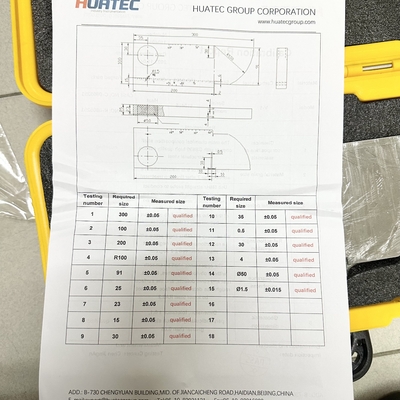

Le bloc d'essai IIW (bloc d'essai V-1) est également appelé bloc d'essai néerlandais.Il s'agit d'un bloc d'essai standard international approuvé par l'Institut international du soudage (IIW) et recommandé par l'Organisation internationale de normalisation (ISO)La forme et la taille sont indiquées à la figure 1-1:

Principaux points d'utilisation:

(1) La plage dynamique, la linéarité horizontale et la plage de détection des ondes longitudinales du détecteur de défauts peuvent être mesurées à l'aide d'un bloc d'essai d'une épaisseur de 25 mm;

(2) L'arc de 50 et le trou de 1,5 ont été utilisés pour déterminer la marge de sensibilité de l'angle de réfraction de la sonde oblique et de la sonde droite d'onde longitudinale.Il est également possible d'estimer approximativement la taille de la zone aveugle de la sonde droite et la capacité de pénétration de l'instrument de mesure combiné avec la sonde.

(3) Le point d'incidence et la zone aveugle de la sonde inclinée sont mesurés à l'aide de la surface d'arc R100 mm, et la proportion de l'axe du temps et le point zéro peuvent être corrigés;

(4) La résolution longitudinale de la sonde droite peut être mesurée avec le plan des encoches de 85 mm, 91 mm et 100 mm;

(5) Utilisez le bord d'angle droit du bloc d'essai pour mesurer l'angle de déviation du faisceau sonore de la sonde inclinée.
