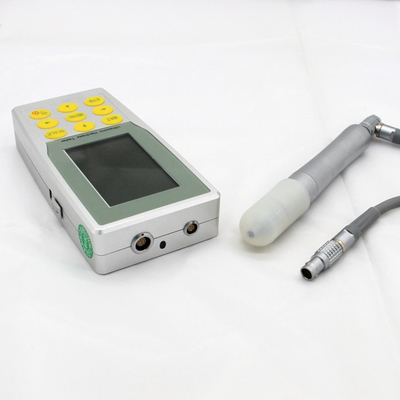

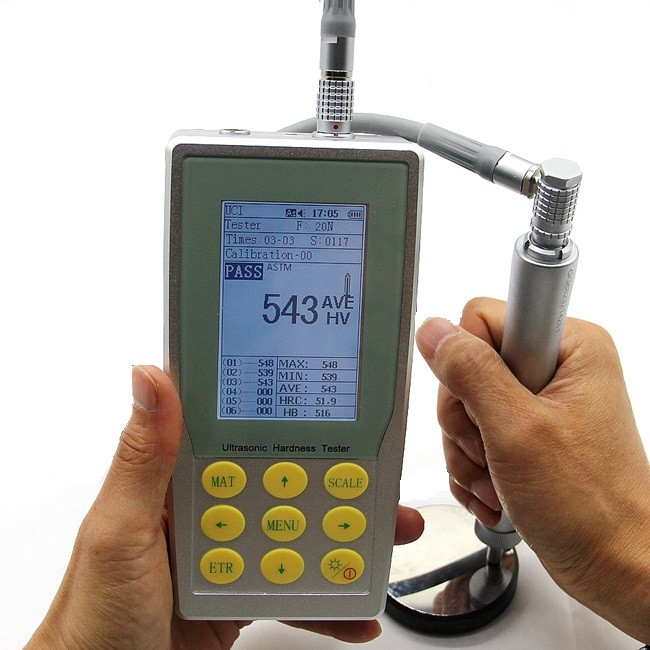

HUH-5M Testeur de dureté ultrasonique manuel UCI
Applications:
Le testeur de dureté par ultrasons modèle HUH-5M est largement utilisé pour mesurer la dureté de petites forgures, matériaux coulés, inspection de soudage, zone affectée par la chaleur, matrices d'estampage à nitrure ionique et moules, formes, presses,pièces à paroi mince, roulements, côtés de dents, etc.
Principe de fonctionnement:
méthode d'impédance de contact par ultrasons
Les spécifications:
| Nom du produit |
Testeur de dureté par ultrasons (UCI) |
| Nom du modèle |
HUH-5M |
| Force de chargement |
Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. |
| Type d'indentateur |
136°Vickers Diamant Intéresseur |
| Plage de mesure |
L'utilisation de la méthode de dépistage de l'infection par le médicament est recommandée.6
HS: 34,2 à 97.3;Mpa: 255-2180N/mm
|
| Mesurer la précision |
Les caractéristiques de l'équipement doivent être définies en fonction des caractéristiques de l'équipement. |
| Direction de mesure |
Soutien à 360° |
| Le stockage des données |
Pour enregistrer 1000 groupes de données de mesure et 20 groupes de données d'étalonnage |
| Écailles de dureté |
La valeur de la valeur de l'élément est la valeur de l'élément. |
| Affichage des données |
Force de charge, temps d'essai, résultat d'essai, moyenne,
Échelle de déviation et de conversion maximale, minimale. |
| Indication de dureté |
Affichage LCD |
| Environnement de fonctionnement |
Température: -10°C à 50°C; Humidité: 30% à 80%R.H. |
| Voltage de fonctionnement |
6 V de courant continu |
| Dimensions de l'instrument |
160 x 80 x 31 mm |
| Poids net |
Approximativement 500 g ((Sans sonde) |
Caractéristiques des sondes manuelles ci-dessus:
● La dernière technologie de capteurs à ultrasons
● Qui peut obtenir une dureté précise sans appareils auxiliaires
● Prise en charge de la mesure rapide à 360°
● Excellente conception d'ingénierie humaine et facile à tenir
● Dimensions et poids de la sonde appropriés et faciles à contrôler
● Mesure rapide et précise du bord et de la position fixe de l'échantillon à tester
● Microdentation, non destructive pour tout spécimen après test
Principales caractéristiques:
● Mesure de dureté portative couramment utilisée comme Brinell, Rockwell, Vickers, Leeb, etc.
● Les essais de dureté Rockwell et Brinell avec une force de charge importante et une grande entaille conduisent à une destruction grave de la surface de l'échantillon.
● Vickers dureté appliquer la mesure optique, les techniciens professionnels peuvent fonctionner en douceur, impossible de mesurer la dureté de la pièce de travail lourde, des machines installées et des pièces assemblées en permanence.
● Les essais de dureté Leeb appliquent des méthodes de rebond et indirectes pour mesurer la dureté, conduisant facilement à un grand écart lorsqu'ils sont convertis en échelles Brinell, Rockwell et Vickers.
● Le testeur de dureté par ultrasons modèle HUH-5M applique la méthode d'impédance de contact par ultrasons pour effectuer la mesure comparative de dureté des pièces d'essai, avec des avantages de haute précision, efficacité,portable et facile à utiliser.
Livraison standard:
| Livraison standard |
quantité |
Livraison standard |
quantité |
Livraison standard |
quantité |
Livraison standard |
quantité |
| Unité principale HUH-5M |
1 |
Cable de sonde |
1 |
Casque anti-vibration |
1 |
Manuel d'utilisation en anglais |
1 |
| 50N/98N Sonde manuelle |
1 |
Cable de communication |
1 |
Je vais me faire foutre! |
1 |
Carte de garantie |
1 |
| Bloc de Rockwell classique |
1 |
Cable USB |
1 |
Certificat de qualification |
1 |
Liste d'emballage |
1 |
Spécifications manuelles de la sonde:
| Type de sonde |
UCI-1K |
UCI-2K |
UCI-5K |
UCI-10K |
| Force d'essai |
10N |
20N |
50N |
98N |
| Diamètre |
22 mm |
22 mm |
22 mm |
22 mm |
| Longueur |
154 mm |
154 mm |
154 mm |
154 mm |
| Diamètre de la tige oscillante |
2.4 mm |
2.4 mm |
3 mm |
3 mm |
| Roughness de la surface de mesure |
Ra < 3,2 μm |
Ra< 5um |
Ra<10um |
Ra<15um |
| Poids minimum du matériau d'essai |
00,3 kg |
00,3 kg |
00,3 kg |
00,3 kg |
| Épaisseur minimale |
2 mm |
2 mm |
2 mm |
2 mm |
Spécifications de la sonde motorisée:
| Type de sonde |
UCI-300 |
UCI 500 |
UCI-800 |
UCI-1000 |
| Force d'essai |
3N |
5N |
8N |
10N |
| Diamètre |
46 mm |
46 mm |
46 mm |
46 mm |
| Longueur |
197.5 mm |
197.5 mm |
197.5 mm |
197.5 mm |
| Diamètre de la tige oscillante |
3.7 mm |
3.7 mm |
3.7 mm |
3.7 mm |
| Poids minimum du matériau d'essai |
00,3 kg |
00,3 kg |
00,3 kg |
00,3 kg |
| Épaisseur minimale |
2 mm |
2 mm |
2 mm |
2 mm |
