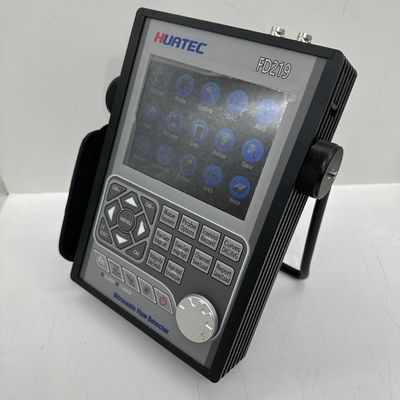

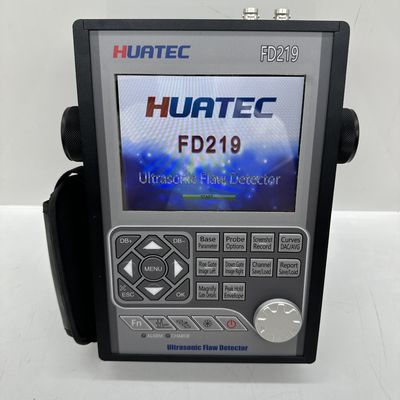

Détecteur de défauts ultrasonique numérique portable FD219 Metal Shape DAC AVG B Scan IP65

Détecteur de défauts ultrasonique numérique portable FD219 en métal, moyenne B Scan IP65

Introduction

Ce détecteur de défauts HUATEC FD219 est un détecteur de défauts ultrasonique numérique industriel portable qui peut détecter, localiser, évaluer et diagnostiquer divers défauts (fissures, inclusions, pores, etc.) dans la pièce rapidement, commodément, sans dommage et avec précision. Il peut être utilisé aussi bien en laboratoire que sur le site d'ingénierie. Cet instrument peut être largement utilisé dans la fabrication, la métallurgie du fer et de l'acier, le traitement des métaux, l'industrie chimique et d'autres domaines nécessitant la détection de défauts et le contrôle qualité. Il est également largement utilisé dans l'inspection de sécurité en ligne et l'évaluation de la durée de vie dans les domaines de l'aérospatiale, du transport ferroviaire, des chaudières et des récipients sous pression, etc.

L'instrument peut être largement utilisé pour localiser et dimensionner les fissures cachées, les vides, les décollements et les discontinuités similaires dans les soudures, les pièces forgées, les billettes, les essieux, les arbres, les réservoirs et les récipients sous pression, les turbines et les composants structurels.

Caractéristiques

Le matériel de base est conçu avec ARM+FPGA, et le logiciel utilise un système d'exploitation multitâche hautement fiable, ce qui améliore considérablement la fonction, la portabilité, la durabilité et la fiabilité de l'instrument.

Cet instrument utilise un menu maître-esclave, et est conçu avec des touches de raccourci et un bouton rotatif numérique. L'instrument est léger et portable, et peut être tenu d'une seule main.

lAffichage

Écran LCD TFT couleur haute résolution (640x480 pixels) entièrement numérique. L'affichage de la forme d'onde est plus délicat et humain.

4 styles d'interface d'exploitation peuvent être sélectionnés en fonction de l'environnement.

L'écran LCD avec une mise à jour rapide de 60 Hz. Capable d'afficher des changements subtils de forme d'onde.

La luminosité de l'écran LCD peut être réglée librement.

lForme

Le boîtier entièrement en aluminium est solide et durable, et les performances de blindage électromagnétique sont très bonnes.

Support d'amortissement rotatif à 360 degrés et gaine en caoutchouc faciles à utiliser.

Panneau en verre trempé, extrêmement dur, résistant à l'usure et aux rayures

lRapport de capture d'écran et de rapport d'essai de détection de défauts au format PDF

Captures d'écran en temps réel de toutes les pages et rapports d'essai de détection de défauts, et enregistrez-les sous forme d'images BMP sur une clé USB, qui peuvent être définies comme images couleur ou niveaux de gris.

Exportez le rapport d'essai de détection de défauts au format PDF et enregistrez-le sur une clé USB pour un archivage et une impression faciles.

Tous les contenus du fichier PDF peuvent être personnalisés selon les besoins de l'utilisateur.

Les images BMP et les fichiers PDF peuvent être visualisés sur un ordinateur ou un téléphone portable.

lPortée

Jusqu'à 15000 mm dans l'acier ; portée sélectionnable par pas fixes ou variable en continu. Convient pour une utilisation sur de grandes pièces et pour des mesures à haute résolution.

lÉmetteur

Énergie d'impulsion sélectionnable parmi 100V, 200V, 250V, 300V, 350V, 400V et 500V.

Largeur d'impulsion réglable de 0.1µs à 0.5 µs pour correspondre aux sondes de différentes fréquences.

Fréquence de répétition d'impulsion réglable de 20 Hz à 2 KHz.

Amortissement sélectionnable parmi 50Ω, 150Ω, 250Ω et 500Ω pour des performances optimales de la sonde

Sélection de sonde : sonde monocristalline, sonde bicristalline, sonde d'angle spéciale, sonde pénétrante, sonde rampante.

lRécepteur

Échantillonnage : convertisseur AD 16 bits à une vitesse d'échantillonnage de 320 MHz

Redressement : demi-onde positive, demi-onde négative, onde complète et RF

Bande passante analogique : capacité de 0.2MHz à 20MHz avec des plages de fréquences sélectionnables (réglées automatiquement par l'instrument) pour correspondre à la sonde pour des performances optimales.

Gain : 0 dB à 110 dB réglable par pas sélectionnables 0.1 dB, 2 dB, 6 dB.

lPortes

Deux portes entièrement indépendantes offrent une gamme d'options de mesure pour la hauteur ou la distance du signal en utilisant le déclenchement par pic.

Le mode écho-à-écho permet un positionnement précis des portes pour les signaux extrêmement proches les uns des autres.

Début de porte : variable sur toute la portée affichée

Largeur de porte : variable de Début de porte à la fin de la portée affichée

Hauteur de porte : variable de 0 à 99% de la hauteur de l'écran complet

Alarmes : seuil positif/négatif avec flash LED.

lMémoire

L'instrument dispose d'une mémoire intégrée de grande capacité, et les données et les fichiers ne seront pas perdus en cas de panne de courant de l'instrument.

Mémoire de 500 fichiers de canal pour stocker les configurations de calibration et les paramètres de sonde.

Mémoire de 1000 fichiers de formes d'onde pour stocker la forme d'onde A-Scan et les paramètres.

Tous les fichiers peuvent être stockés, rappelés et effacés.

Les paramètres de canal et les fichiers de rapport peuvent être exportés via une clé mémoire, et les informations peuvent également être stockées en quantité illimitée via une mémoire USB.

lEnregistreur vidéo

L'enregistreur vidéo est utile dans de nombreuses situations, il est très pratique pour ceux qui souhaitent analyser les activités de sondage ultérieurement.

L'instrument peut enregistrer le processus de test et l'enregistrer sous forme de fichier vidéo, qui peut être lu via l'instrument ou un logiciel spécial. Il prend en charge jusqu'à 10 fichiers vidéo, et chaque fichier vidéo peut durer jusqu'à 5 minutes.

Si vous choisissez d'enregistrer le fichier vidéo sur la clé mémoire, le nombre et la durée du fichier vidéo ne seront pas limités.

L'enregistrement et la relecture du processus de test offrent une grande commodité pour l'étude et l'analyse futures de la détection de défauts.

La lecture vidéo prend en charge les fonctions pause, avance rapide, retour rapide et arrêt.

Fonctions

• Auto-calibration : calibration automatisée du décalage zéro de la sonde, de l'angle de la sonde (valeur K) et de la vitesse du matériau.
• Localisation des défauts : affichage en direct de la trajectoire sonore, de la projection (distance de surface), de la profondeur, de l'amplitude,
• Dimensionnement des défauts : dimensionnement automatique des défauts à l'aide de AVG ou DAC, accélère le rapport d'acceptation ou de rejet des défauts.
• Affichage numérique et fonction de déclenchement : l'épaisseur/la profondeur peuvent être affichées en lecture numérique lors de l'utilisation d'une sonde normale et la distance de surface et la profondeur sont directement affichées lors de l'utilisation d'une sonde d'angle.
• DAC/AVG : la courbe est générée automatiquement, et les points d'échantillonnage peuvent être compensés et corrigés. La courbe flotte automatiquement avec le gain, s'étend automatiquement avec la distance de détection, et se déplace automatiquement avec le temps de retard. Elle peut afficher la courbe AVG de n'importe quelle ouverture.
• AWS D1.1. Le choix de cette norme peut réduire les calculs manuels et améliorer l'efficacité de la détection.
• Fonction de correction de surface courbe.
• Fonction de mesure de la hauteur des fissures.
• Zoom de porte : étalement de la plage de porte sur toute la largeur de l'écran.
• Enregistrement et lecture vidéo.
• Fonction de gain automatique
• Enveloppe : affichage simultané de l'A-Scan en direct à 60 Hz et de l'enveloppe de l'affichage A-Scan
• Maintien du pic : comparez les formes d'onde de pic figées aux A-Scans en direct pour interpréter facilement les résultats des tests.
• Marqueur de pic : capture et marque le pic en temps réel
• Codage d'écho : affiche la zone d'affichage des échos 1 à 9 dans différentes couleurs, utilisée pour analyser la position du défaut.
• Gel A-Scan : le gel de l'affichage maintient la forme d'onde et les données de distance de test.
• Fonction d'affichage B Scan. Affiche intuitivement la forme du défaut de la pièce et le résultat de la détection est plus intuitif.

Horloge en temps réel

L'horloge de l'instrument continue de fonctionner et de suivre le temps.

Communication

Deux ports USB 2.0 haute vitesse. Deux modes USB peuvent être sélectionnés : U-DISK et U-BRIDGE. En mode U-DISK, les fichiers de configuration de canal, les fichiers de rapport de défauts, les images de capture d'écran et les films enregistrés peuvent être enregistrés sur U-DISK. En mode U-BRIDGE, l'instrument échange des données avec le logiciel DataPro.

Batterie

Batterie lithium-ion intégrée de grande capacité et haute performance.

L'autonomie en fonctionnement continu est supérieure à 12 heures. Temps de recharge typique de 4 à 6 heures.

Bouton

Les réglages de fonctionnement sont effectués facilement et rapidement à l'aide du bouton rotatif.

Mise à niveau du logiciel

Le logiciel peut être facilement mis à niveau via une clé USB. La mise à niveau n'endommagera pas la machine.

Spécifications

• Plage de mesure : 0 à 15000 mm, à vitesse d'acier
• La fréquence de répétition d'impulsion varie de 20 Hz à 2000 Hz
• Vitesse du matériau : 1000 à 20000 m/s
• La fréquence de répétition d'impulsion varie de 20 Hz à 2000 Hz
• Plage dynamique : plus de 40 dB
• Linéarité du système : Horizontale : +/-0.2% FSW,
• Verticale : 0.25% FSH, Précision de l'amplificateur +/-1 dB.
• Pouvoir de résolution : plus de 40 dB
• Sensibilité résiduelle : plus de 50 dB (trou plat de 2 mm de profondeur 200 mm)
• Rejet (suppression) : 0 à 80% de la hauteur de l'écran complet
• Bruit : moins de 10%
• Moniteurs de porte : Deux portes indépendantes contrôlables sur toute la plage de balayage
• Gain : 110 dB max en résolution sélectionnable 0.1, 1.0, 2.0, 6.0 dB.
• Bande passante (bande passante de l'amplificateur) : 0.2 à 20 MHz
• Décalage d'impulsion : plus de 32 dB
• Retard d'affichage : -20 à 3400 µs
• Retard de sonde/décalage zéro : 0 à 99.99 µs
• Modes de test : Écho d'impulsion, double élément et transmission directe
• Émetteur : Émetteur à onde réglable
• Énergie d'impulsion : 100V, 200V, 250V, 300V, 500V sélectionnable
• Redressement : demi-onde positive, demi-onde négative, onde complète, RF
• Unités : pouce ou millimètre
• Connexions de transducteur : BNC ou LEMO
• Alimentation : Secteur 100-240 VAC, 50-60 Hz
• Température de fonctionnement : -10℃ à 50℃, Température de stockage : -30℃ à 50℃
