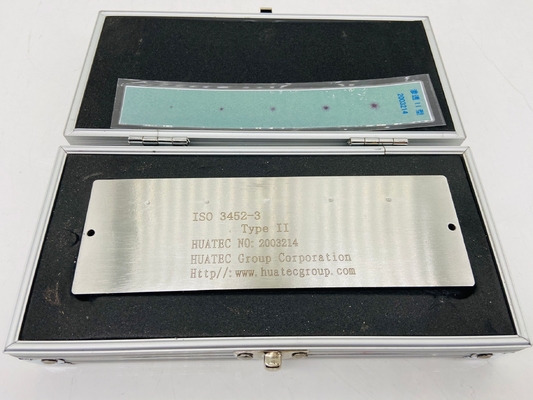

PT Bloc d'essai de référence pour échantillon de type II CE

PT Bloc d'essai de référence pour échantillon type II

Le bloc d'essai d'évaluation des performances des pénétrants ISO 3452-3:2013 décrit deux types de blocs de référence - les blocs de référence de type 2 sont destinés à l'évaluation de routine des performances du système DPI.

Note: Diamètre de cinq zones de fissure en mm, tolérance ± 10%

L'essai en acier inoxydable enduit de chrome à cinq points est un essai de type II de la série de détection des défauts de pénétration.Il est fabriqué selon les normes GB/T18851-2008 et EN ISO3452-3:2013Le bloc de test répond aux exigences des normes GB/T18851-2008, EN ISO3452 et ASME.La valeur mesurée réelle du défaut artificiel est basée sur la norme ISO 10474 ou EN 10204 type 3.1 certificat

Pour mesurer les diamètres, un fluorescent de niveau 2 a été utilisé, avec un détecteur à eau et à sec; un détecteur de contraste de couleur de niveau 2 a été utilisé (actualisé selon l'état réel, la qualité du matériau a été utilisée).

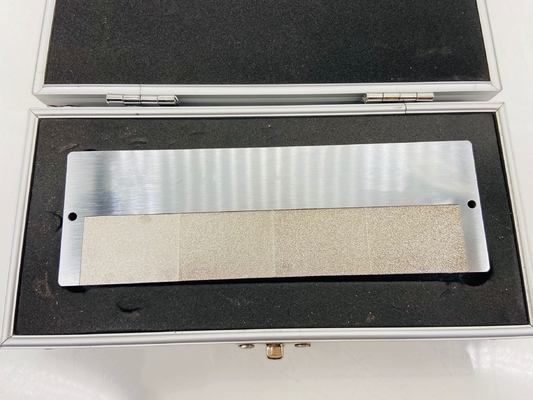

Le bloc de référence de type 2 est fabriqué à partir d'acier inoxydable plaqué avec une couche de nickel puis un alliage de chrome dur.

Cinq défauts en forme d'étoile de diamètres allant de 3,0 à 5,5 mm ont ensuite été produits artificiellement dans cette couche avec les cinq défauts uniformément placés en fonction de leur taille.Pour l'évaluation de la lavabilité*, le bloc de référence de type 2 comprend quatre patchs adjacents avec une rugosité de R = 2.5 μm, 5 μm, 10 μm et 15 μm. Le plus petit défaut étant situé à côté de la zone présentant la plus petite rugosité.
