Bloc de référence pour essai d'échantillon PT de type II

Bloc de référence d'éprouvette PT Type II

Le bloc de référence d'évaluation des performances des pénétrants ISO 3452-3: 2013 décrit deux types de blocs de référence - Les blocs de référence de type 2 sont destinés à l'évaluation de routine des performances du système DPI.

Remarque : Diamètre des cinq zones de fissures en mm, tolérance ±10%

La pièce d'essai à cinq points en acier inoxydable chromé est une pièce d'essai de type II dans la série de détection des défauts par pénétration. Elle est produite conformément aux normes GB/T18851-2008 et EN ISO3452-3:2013. A passé l'évaluation de l'industrie nationale en décembre 2002. Le bloc d'essai répond aux exigences des normes GB/T18851-2008, EN ISO3452 et ASME. La valeur mesurée réelle du défaut artificiel est basée sur le certificat ISO 10474 ou EN 10204 type 3.1.

Pour la mesure des diamètres, un pénétrant fluorescent de niveau 2, un révélateur à l'eau et à sec ont été utilisés ; un pénétrant à contraste de couleur de niveau 2 a été utilisé. (Mise à jour avec l'état réel, la nuance de matériau a été utilisée)

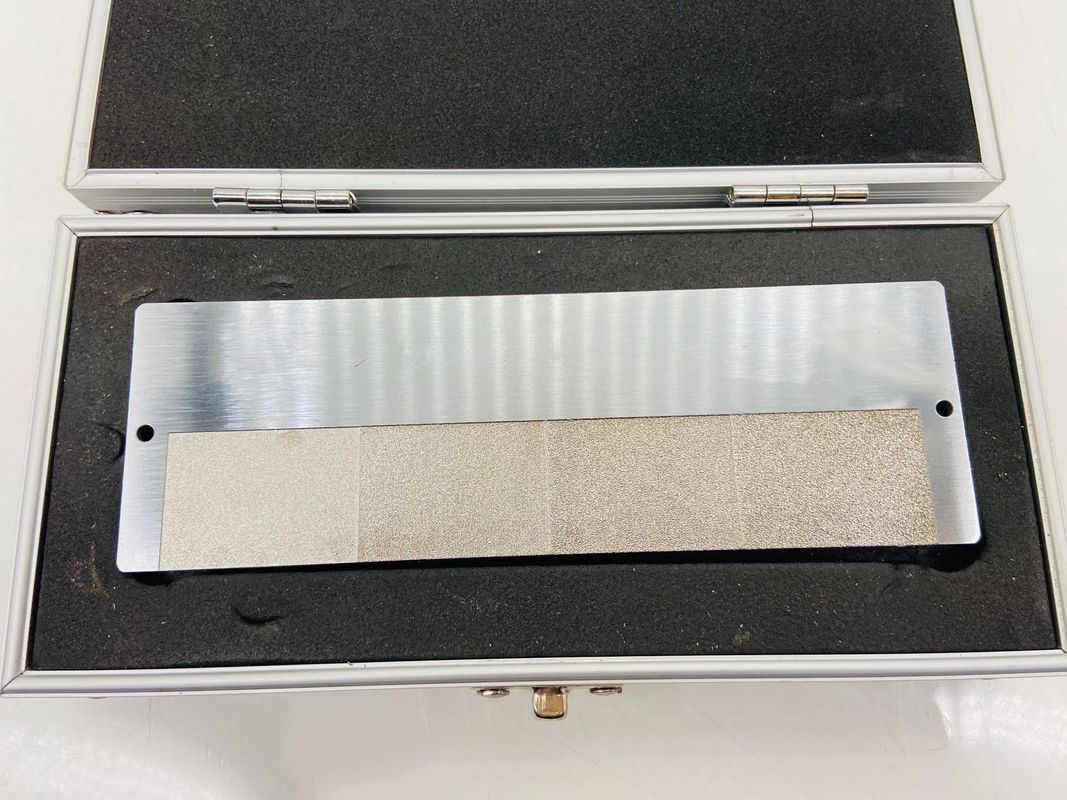

Le bloc de référence de type 2 est fabriqué en acier inoxydable plaqué d'une couche de nickel puis d'un alliage de chrome dur.

Cinq défauts en forme d'étoile, dont les diamètres varient de 3,0 à 5,5 mm, ont ensuite été artificiellement produits dans cette couche, les cinq défauts étant uniformément placés en fonction de leurs tailles. Pour évaluer la lavabilité*, le bloc de référence de type 2 comprend quatre patchs adjacents avec des rugosités de R = 2,5μm, 5μm, 10μm et 15μm. Le plus petit défaut étant situé à côté de la zone présentant la plus petite rugosité.
