Manuel d'instructions pour le Densitomètre de densité de transmission de film HUA-200

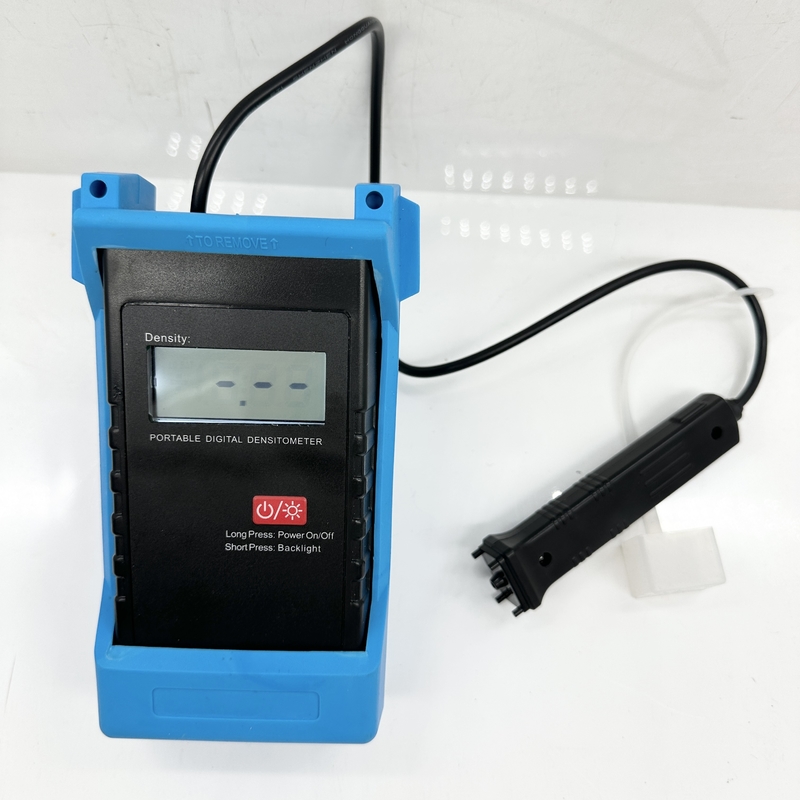

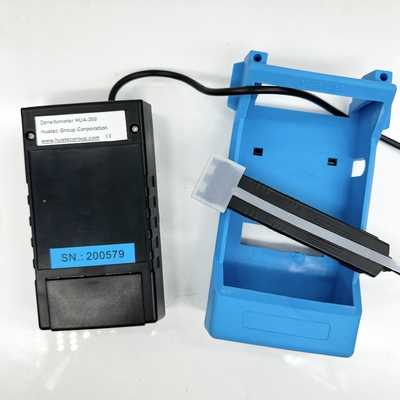

L'HUA-200 est un densitomètre portable robuste et facile à utiliser avec une sonde séparée pour mesurer la densité de transmission du film de rayons X. L'unité a été conçue pour une utilisation dans des chambres noires mobiles à un emplacement.,les laboratoires et les bureaux.
L'opérateur place simplement le film sur le projecteur (la face de l'émulsion vers le haut),place la sonde sur le film où la lecture est requise et la lecture apparaîtra sur l'écran LCD à 4 chiffres avec affichage éclairé par la lumière blancheEt un indicateur d'avertissement de basse batterie est fourni sur l'écran numérique.
Spécifications techniques:
| Portée |
650 Cd/m2 - 320 000 Cd/m2, ((5 000 Lux) |
| Densité |
0.00 5,00 D |
| Affichage |
écran LCD à 4 chiffres |
| Précision |
0.03 D |
| Aperture optique |
3 mm de diamètre |
| Température de la sonde compensée |
| Résolution |
0.01D |
| Répétabilité |
0.02D |
| Détecteur |
autres appareils de traitement de l'air |
| Énergie |
(AA/1,5 V) x 2 piles alcalines |
| Durée de la batterie |
1200 heures (service continu, sans éclairage) |
| Les dimensions |
6.7×3.5×2.4× (170 mm × 90 mm × 60 mm) |
| Le poids |
1.7 livres (800 g) |
Attention!Assurez-vous que la batterie AA a été placée dans le compartiment de la batterie à la bonne polarité.
Mesure:
1Appuyez sur l'interrupteur d'alimentation (1) pendant plus d'une seconde jusqu'à ce que s'affiche
2Mettez la sonde du HUA-200 sur un projecteur.
3. Maintenez la sonde sur la visionneuse, appuyez sur le régulateur de zéro (2), maintenez-le jusqu'à ce que l'indication 0.00 apparaisse, puis relâchez le régulateur de zéro (2).
4Placez la zone de l'échantillon que vous voulez mesurer, puis placez la sonde HUA-200 sur la zone de l'échantillon.
5La lecture numérique montre la densité du spécimen.
6. Appuyez sur l'interrupteur d'alimentation ((1), le feu arrière s'allume ou s'éteint.
Maintenance:
Lorsque l'indicateur "LO BAT" apparaît, remplacez la batterie.
Mode programme: (utilisez-le avec précaution si vous en avez vraiment besoin)
1Éteignez le HUA-200.
2. Maintenez la pression de zéro adj ((2) en bas, puis appuyez sur l'interrupteur d'alimentation ((1), jusqu'à ce que
Il apparaît, puis relâchez le Zero adj(2) et l'interrupteur d'alimentation.
dans le mode programme.
3. Appuyez sur le bouton zéro adj (((2), il va tourner entre F0-F1-F2-F3-F0.
a) F-0: Données originales, aucune correspondance de courbe.
b) F-1: base de film noir et blanc (film lithographique)
c) F-2: base de film bleu ((film industriel) - option par défaut
d) F-3: Film national
4Après le programme, vous devez redémarrer l'appareil.
Notes: chaque HUA-200 est strictement calibré en usine et le facteur initial doit être de 0.00. si la marge d'erreur est supérieure à ± 0.03Assurez-vous d'abord que votre échantillon est valide et fiable, et ensuite vous pouvez entrer en mode programme pour le réétaler.
