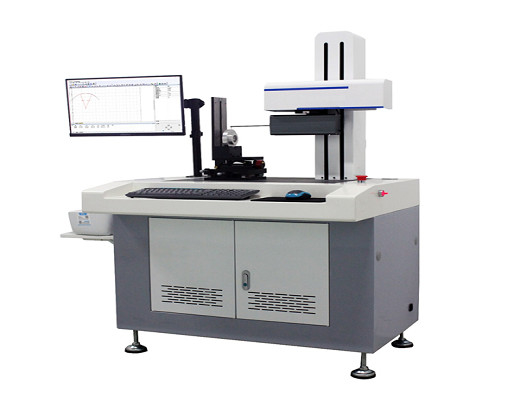

SRT-7150 Surface rugosité Contour Graphique ondulatoire Profilomètre Machine d'essai intégrée
Le SRT-7150 est un équipement de mesure intégré pour la mesure de la rugosité et du contour des surfaces.
La rugosité de surface et le profil des différentes pièces sont mesurés et analysés à l'aide d'un système de mesure de grille de haute précision, d'un rail de guidage de meulage de haute précision,moteur linéaire sans contact de haute performance, un module de mesure de rugosité de haute performance, une technologie de système de commande informatique de haute performance et un logiciel multifonctionnel parfait.
L'appareil peut mesurer divers paramètres de différentes pièces mécaniques, tels que les paramètres de profil de ligne droite et de section transversale, les paramètres de ondulation de surface, les paramètres de rugosité, etc.
Il peut mesurer la droiture, l'inclinaison, le traitement de l'angle, le traitement du cercle (distance de la ligne droite à la ligne tangente, distance du centre du cercle au centre du cercle, rayon d'arc,distance du point d'intersection au centre du cercle, la distance du centre du cercle à la ligne droite ), le traitement des lignes ponctuelles (distance du point d'intersection à la ligne droite, distance du point d'intersection au centre du cercle,point d'intersection de deux lignes droites, distance du point d'intersection au point d'intersection ), courbe logarithmique, largeur de rainure, profondeur de rainure, distance entre les bords de rainure, distance entre le centre de rainure, inclinaison, distance horizontale,Distance verticale et autres paramètres de forme des différentes pièces.
Il convient à l'industrie des roulements, au traitement mécanique, à l'automobile, à la moto, au matériel de précision, aux outils de précision, aux moules, aux outils, aux composants optiques et à d'autres industries.
Paramètres techniques:
| Modèle de projet |
SRT-7150 |
|
Axe X
Relèche de guidage linéaire coulissante
|
Précision du mouvement |
≤ 0,5 μm /80 mm |
|
Positionnement de l'axe X
Réglateur de grille
|
Résolution |
0.1 μm
|
| Lieu de production |
Chine |
| Capteur de données |
Résolution |
00,02 μm |
| Lieu de production |
Importés à l'étranger |
| Résolution du système |
65536:1 |
| Précision linéaire |
≤ ± ± 1,5 + 0,2H de plus |
| arc circulaire |
Pour les appareils de traitement de l'air |
| angle |
Le point de départ est le point de départ. |
| Le droit |
≤ 0,8 μm/100 mm |
| Mesure de rugosité |
| Plage de mesure |
Axe X |
- Je ne sais pas.00,01 à 10 μm |
| Pour les véhicules à moteur à combustion |
± 500 μm |
| Paramètres d'évaluation |
Paramètres d'évaluation de la rugosité:Ra,Rz,Rq,Rt,Rp,Rv,Rc,Rdc,Rsk,Rku,Rsm,Rmr,Rdq et Rmr ((c);
Paramètres d'évaluation du degré de déferlement:Wa,Wz,Wq,Wt,Wp,Wv,Wc,Wdc,Wsk,Wku,Wsm,Wmr 及 Wmr ((c);
Paramètres d'évaluation du contour d'origine:Pa,Pz,Pq,Pt,Pp,Pv,Pc,Pdc,Pdq,Psk,Pku,Psm,Pmr 及 Pmr ((c)
|
| Longueur d'échantillonnage-L |
0.08,0.25,0.8,2.5,8 ((mm); |
| Durée de l'évaluation |
Conformément à la norme GB / T10610-2009 mise en œuvre |
| Erreur d'indication |
± 5% |
| Répétabilité de l'indication |
2% |
| Pmesure du rofile |
| Plage de mesure |
Axe X |
≤150 mm |
| Axe Z |
≤ 300 mm ((Pouvant être ajusté en fonction des besoins de l'utilisateur) |
| Z1 |
≤ 40 mm |
| Vitesse de déplacement de la table |
0.05-0.8 mm/s (quatre vitesses, régulation automatique de la vitesse) |
| Environnement de travail |
Température de travail: 10°C à 30°C (température normale)
Humidité 20 à 80% RH Aucune source de vibration évidente
|
| Énergie requise |
220V 50Hz 0,5Kw Fil de mise à la terre individuel |
| Taille de l'instrument (longueur × largeur × hauteur) |
980 × 740 × 1500 mm |
| Poids de l'instrument |
environ 120 kg |
Exigences environnementales d'utilisation
- Demandes de puissance: environ 500 W
- Énergie CA: 220V ± 10%, 50 Hz
- Exigences environnementales : température - 10 ~ 30 °C;
- Humidité relative: < 85%
- Il n'y a pas de source de vibration évidente sur le site d'installation
- Fil de terre individuel
- Il ne doit pas y avoir de poussière, de vibrations, de bruit, de flux d'air, de gaz corrosifs et de champ magnétique fort autour de la pièce pouvant affecter la mesure.0 μm/s
Configuration standard du produit:
|
Nom de la partie
|
Nom du projet |
| Partie mécanique |
Cadre d'instruments hôte x1 |
| Table de travail en marbre x1 |
| Tableau de réglage de précision universel x1 |
| Système de colonne x1 |
| Dispositif de déplacement horizontal du rail de guidage x1 |
| Partie électrique |
système de commande électrique x1 |
| Réseau linéaire x1 |
| Capteur d'inductivité x1 |
| L'ordinateur x1 |
| Imprimantes à jet d'encre HP x1 |
| Logiciel de mesure spécial x1 |
|
Pièces standard
|
Ballon de taille standard x1 |
| Bloc de haut niveau x2 |
| Bloc standard de l'instrument de rugosité x1 |
| Aiguille |
Probe et aiguille de mesure x4
(Deux en forme de hache, deux pointes)
|
| Autres |
Boîte à outils standard x1 |
