TG-14 Ordinateur tablette sans contact A scan B scan Écran d'épaisseur par ultrasons électromagnétique
TG-14+ échelle d'épaisseur électromagnétique est un ultra-petit,instrument de mesure de l'épaisseur sans contact qui ne nécessite pas d'accouplement acoustique et peut mesurer l'épaisseur des matériaux métalliques ou magnétiques conducteurs.
Paramètres de base:
| prise d'échantillons |
80 MSPS |
| largeur de bande |
2.5MHz à 6MHz |
| transmettre |
Le réglage de l'intensité de la lumière doit être effectué à l'aide d'un régulateur de fréquence. |
| le gain |
Automatique 0 ~ 96 dB, étape 1 dB |
| Précision de mesure |
± 0,01 mm |
| gamme de vitesse du son |
400 ‰ 9999 m/s |
| Portée effective |
00,75 ∼ 1280 mm |
| Note moyenne |
L, M, H Troisième vitesse réglable |
| Distance de levage |
5 mm ((aluminium), 4 mm ((acier au carbone), 3 mm ((acier inoxydable) |
| Plage de mesure |
Mesure de l'acier au carbone 1X:160 mm 2X:320 mm 3X:640 mm 4X:1280 mm |
| Type de mesure |
Aluminium, cuivre, fer, acier au carbone, acier coulé, acier allié, acier inoxydable, alliage de titane et autres matériaux métalliques |
| |
|
| Canaux de mesure |
2* pièce mince, à usage général, barre |
| Mode de mesure |
Écho unique (I-E), écho double (E-E) |
| Modèle de recherche |
Frontière - frontière, crête - crête, crête - frontière |
| Fonction auxiliaire |
Freeze automatique, gain automatique, sommeil automatique, affichage de forme d'onde A-scan, téléphone connecté Wi-Fi |
| Fonction de correction |
Réglage de la hauteur de la porte, réglage de l'effacement du retard, réglage manuel du gain, étalonnage de la vitesse du son, compensation de la température élevée |
| |
|
| La communication |
RS-485 ou USB2.0 |
| Rechargeur |
5V2A, interface standard de type C |
| Écran d'affichage |
1.47 INCH 320 × 172 IPS_LCD |
| Taille du corps |
178.4 mm × 42 mm × 32 mm |
| Durée de la batterie |
3.7V 3400mAh batterie au lithium pendant 6 heures |
| Le poids |
Une coque métallique: 358g B coque d'injection: 255g C injection + démontage rapide: 289g |
Configuration standard
| Numéro de série |
Nom |
Quantité |
Je vous en prie. |
| 1 |
Appareil hôte |
1 |
|
| 2 |
Sondage de température normale |
1 |
4MHz, 42mm*32mm |
| 3 |
Cable de charge |
1 |
|
| 4 |
Bouchon de charge |
1 |
|
| 5 |
Le manuel |
1 |
|
| 6 |
Bloc d'essai à base de fer |
1 |
|
| 7 |
Bloc d'essai à base d'aluminium |
1 |
|
| 8 |
Boîte à emballage |
1 |
|
Articles facultatifs (peut être commandé selon les besoins, non inclus dans la configuration standard)
| Je suis désolé. |
Nom |
Quantité |
Je vous en prie. |
| 1 |
Sondage à haute température |
1 |
4 MHz,Φ33 mm*40 mm |
| 2 |
Sonde à température normale de petit diamètre |
1 |
4MHz,Φ13mm*36mm |
| 3 |
sonde à température normale de grand diamètre |
1 |
4MHz,Φ40mm*60mm |
| 4 |
téléphone portable |
1 |
Téléphones prenant en charge Android et HarmonyOS |
| 5 |
Le pad |
1 |
Prise en charge d'Android, HarmonyOS Pad |
| 6 |
la montre |
1 |
Les montres qui prennent en charge Android et HarmonyOS |
| 7 |
Logiciel informatique supérieur |
1 |
Logiciel APP |
Caractéristiques des instruments
Petite taille, facile à transporter
Les exigences en matière de surface de la pièce ne sont pas élevées, la surface rugueuse sans traitement de broyage peut obtenir une mesure sans contact
Il n'est pas sensible au revêtement et peut être utilisé pour mesurer l'épaisseur des pièces revêtues
Il est possible de mesurer l'épaisseur de la pièce à haute température sans couplage acoustique et de procéder à une compensation de température.
Caractéristiques générales:

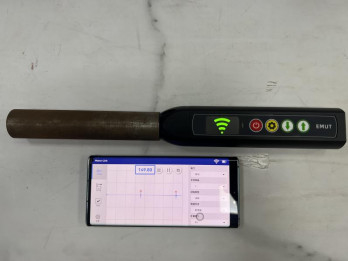

A. L'instrument est composé d'un hôte A et d'un téléphone portable, qui sont connectés sans fil via le Wifi.
B, l'instrument adopte le principe de l'échographie électromagnétique, le processus d'inspection n'a pas besoin de polir la surface de la pièce, aucun agent d'accouplement n'est requis
C, la sonde et l'hôte sont intégrés, la sonde peut être remplacée
D, connecté au téléphone portable, tablette après A scan, B scan deux fonctions
E, type de sonde configurable: sonde (≤ 80°C, mesure à court terme), sonde à haute température (≤ 800°C, mesure à court terme)
F, poignée à haute température configurable: poignée courte (pour répondre aux exigences d'inspection jusqu'à 350 °C, mesure à court terme), poignée longue (pour répondre aux exigences d'inspection jusqu'à 800 °C,mesure à court terme)
