Le dépôt de la demandeDispositif de détection de défauts de câbles en acier
1. Spécifications
Normes: GB/T21837-2008, ASTM E1571-2001 (spécification standard pour l'examen électromagnétique du fil de ferraille ferromagnétique en acier), GB/T5972-2006/ISO 4309:90, GB8918?? 2006
Plage de détection:Φ1,5 ∼300 mm (choisir un capteur différent)
Vitesse relative entre le capteur et le câble:0.0·6.0 m/s Meilleur choix:0.3 ∙ 1,5 m/s
L'écart idéal entre le manche de guidage et le fil de fer: 2 ‰ 6 mm,écart autorisé: 0 ‰ 15 mm
Type de fichier de sortie: Sortie de fichiers Word
Alarme: alarme sonore et lumineuse
Localisation du fil de fer cassé
Accuracité du jugement qualitatif: 99,99%
Évaluation quantitative
Erreur de répétabilité de la sensibilité: ±0,055%
Erreur d'affichage: ±0,2%
Erreur de détection de la localisation, ((L): ±0,2%
Puissance: alimentation de l'ordinateur à 5 V
Poids du capteur: < 10 kg (capteur ordinaire)
Température de l'environnement -10°C à 40°C
Pression de l'air: 86 à 106 Kpa
Humidité relative: ≤ 85%
Le système de fenêtres de l'ordinateur détecteur de câbles est le produit de renouvellement du système GB qui est basé sur la théorie du logiciel DOS et l'idéologie de guidage d'alarme d'affichage en temps réel utilise Visual Basic6.0 la fondation du langage de programmation, poursuit la compilation à devenir.
2. Disposition du système

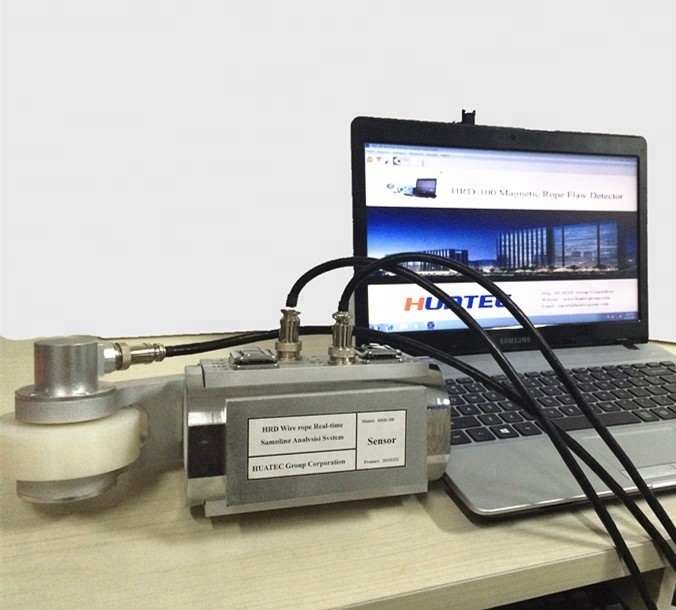

| Sensor magnétique (y compris le localisateur de distance) |
Un groupe |
| Appareil d'alarme en temps réel HUATEC HRD-100 |
Une. |
| Ligne de connexion du signal |
Une. |
| ligne de transmission RS232 (ou ligne de transformation USB vers RS232) |
Une. |
| logiciel Windows à usage spécial |
Une. |
| Ordinateur |
Une. |
Cette partie matérielle du système utilise le capteur magnétique avancé domestique et étranger et le module d'échantillonnage de recherche et développement indépendant unifie, par le biais de la conduite principale RS232 (ou USB),stockage direct des données dans un ordinateur.
Cette partie logicielle du système est dans la base de l'analyse de transformation de wavelet, en utilisant la base du langage de programmation Visual Basic 6.0, continue la compilation pour devenir.Réaliser les fonctions telles que l'acquisition et le contrôle des données, analyse des données, affichage des données, stockage des données et ainsi de suite.le signal de données observé dynamique et sa situation de changement, et l'affichage en temps réel du résultat obtenu et envoie l'alarme; Le logiciel a augmenté la fonction d'évaluation automatique;Dans le cas du défaut partiel démontré sur la section transversale accrue et le pourcentage de la surface totale de la section; Le logiciel et Windows sont entièrement compatibles, adaptés à l'inertie de l'utilisateur, utilise les fichiers Word pour produire un rapport d'examen.
Ce logiciel système peut être compatible avec le logiciel DOS pour le détecteur de câbles informatiques, le format de données d'échantillonnage, et peut analyser le traitement.
Le système de fenêtres a adopté une procédure de fonctionnement indépendante et le système d'examen sûr, peut confortablement convenir à chaque type d'ordinateur moderne,et complète une série de procédures d'examen.
3. Introduction du capteur

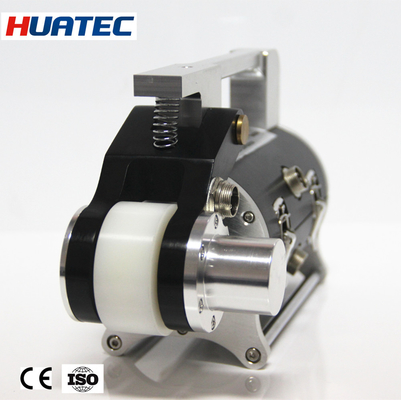

Capteur magnétique: le capteur est composé d'un localisateur de déplacement (roue de guidage, codeur), de l'installation de magnétisation et de l'organisation d'échantillonnage.la corde de fil et il a le mouvement relatif, alors il peut recueillir le signal.
Localisateur de déplacement: la roue de guidage tourne en cercle, le codeur photoélectrique envoie l'impulsion d'instruction d'échantillonnage, réalisant un échantillonnage en espace égal.
Installation de magnétisation: lorsque le fil de fer et il a le mouvement relatif, complète à la magnétisation axiale fil de fer.
Organisation de l'échantillonnage: lorsque le câble et le capteur ont le mouvement relatif,l'élément Hall composé du canal d'échantillonnage transformera la condition de changement de fuite du flux magnétique du câble en signal de tension de simulation.
4Appareil d' alarme en temps réel HUATEC
L'appareil d'alarme en temps réel HUATEC est un appareil portable polyvalent d'acquisition de données, via la ligne de transmission RS232 pour envoyer et enregistrer le signal de données converti à l'ordinateur,faire usage de l'ordinateur CPU formidable fonction en ligne et analyse de traitement en temps réel, selon la valeur de seuil équivalente qui sera fixée à l'avance envoie l'alarme en temps réel.Il y a un port de charge supplémentaire pour être possible d'alimenter la charge et l'interrupteur de puissance.
5Introduction du logiciel
Figure 3 Points principaux
6Option capteur
| Capteur |
Diamètre du fil de fer |
Plage de détection optimale |
| Le détecteur de déchets est un détecteur de déchets. |
≤5 mm |
2 à 5 mm |
| Le détecteur de bruit doit être identifié. |
≤10 mm |
5 à 10 mm |
| Le détecteur de gaz doit être situé à l'intérieur de l'appareil. |
≤15 mm |
8 à 15 mm |
| Le produit doit être présenté dans la zone de contrôle. |
≤20 mm |
10 à 20 mm |
| Le détecteur doit être situé à l'intérieur de l'appareil. |
≤25 mm |
15 à 25 mm |
| Le produit doit être présenté dans un emballage de qualité supérieure. |
≤30 mm |
20 à 30 mm |
| Le détecteur de gaz doit être situé à l'intérieur de l'installation. |
≤35 mm |
15 à 35 mm |
| Le détecteur de déchets doit être identifié. |
≤40 mm |
30 à 40 mm |
| Le produit doit être présenté dans la zone de contrôle. |
≤45 mm |
35 à 45 mm |
Autre capteur peut être personnalisé la production
|
