TG-M70 Système de mesure de l'épaisseur de corrosion par glissement magnétique

TG-M70 Système de mesure de l'épaisseur de corrosion par glissement magnétique

1. Configuration

2. Récapitulation- Une introduction

Ce systèmeIl ne nécessite pas d'échafaudage, pas besoin de polir la couche antiseptique, sans aucun agent d'accouplement..

• En utilisant la roue magnétique permanente à haute résistance de terres rares, même en cas de panne de courant inattendue, elle ne tombera pas de la surface détectée.les mouvements verticaux et inversés à plusieurs positions sur la surface des composants ferromagnétiques.
• Installer une sonde d'épaisseur par ultrasons électromagnétique pour un dépistage et un positionnement rapides contre l'érosion des parois
• Scanner précisément la zone pour tester l'épaisseur de la corrosion.
• Affichage correspondant à l'affichage d'un scan et d'un scan B
• Équipé d'une caméra vidéo, peut observer en temps opportun la situation vidéo de la surface inspectée.
• Le système de télécommande pour contrôler la direction de balayage, et il peut être préréglé direction de balayage.

3. Caractéristiques de la roue à deux roues

Le gratte-ciel magnétique à deux roues est un instrument avancé qui peut transporter une variété d'équipements d'essai non destructifs.Il a accumulé un grand nombre d'expériences de règlement sur place dans de nombreux domaines tels que la pétrochimie.Il peut transporter des ultrasons électromagnétiques dans le fond du tuyau, le coude ou trois liens et d'autres corrosion,les zones les plus graves d'érosion pour effectuer une inspection ou une mesure de l'épaisseur par balayage B, le domaine de l'industrie appelé experts en détection de la corrosion des tuyaux

La roue magnétique à deux roues présente les caractéristiques suivantes: structure compacte, grande souplesse, aspiration magnétique, haute précision de commande, technologie de détection avancée, détection vidéo compatible,et un mécanisme unique de levage des sondes- Pour la détection automatique de la corrosion des tuyaux, des récipients et des plaques

1) Structure compacte et grande souplesse

La conception compacte et exquise lui permet d'effectuer facilement la détection de corrosion pour divers types de tuyaux et de récipients ferromagnétiques.Les balles magnétiques sont de 350 mm (longueur) × 140 mm (largeur) × 130 mm (hauteur) et pèsent moins de 5La structure unique à deux roues permet de marcher librement sur des tuyaux d'un minimum de 100 mm.Le rayon de virage minimum est de 400 mm et le coude avec un rayon de flexion minimum de 100 mm peut être facilement passéPar conséquent, le champ d'application du mouvement et de la numérisation à deux roues magnétiques a été considérablement élargi.

2) Supérateur d'aspiration magnétique

En termes de conception, utilise des aimants magnétiques de terres rares pour fabriquer des aimants permanents de haute résistance en deux tours d'ascensions magnétiques.il n'y a pas de danger de chute de la carrosserie du véhicule de la surface détectéePar conséquent, le gratte-ciel magnétique à deux roues peut effectuer en toute sécurité des analyses de posture horizontale, verticale et inversée.ce qui signifie qu'il n'affectera aucun mouvement vertical lors de la traction de 5 kg de poids.

3) Haute précision de contrôle

La vitesse du robot à rampe magnétique à deux roues est de 0 à 6 m/minute et peut avancer à une vitesse constante, par le codeur de précision peut atteindre la fonction de réglage de l'écart de détection,peut mieux répondre aux besoins de détection de l'utilisateurPar exemple, le client doit effectuer un processus de détection des lacunes tous les 50 mm à un point de l'arrière du coude: le contrôleur peut être programmé,et la montée magnétique à deux roues peut être utilisée et inspectée tous les 50 mmAméliorer l'efficacité et la précision de la détection.

4) Technologie de détection avancée

Traditionnellement, l'épaisseur piézoélectrique est utilisée dans la mesure traditionnelle de l'épaisseur,et il apporte une certaine difficulté et la force au personnel d'inspection dans de nombreux domaines en termes de son processus de détectionLa méthode d'inspection manuelle du jaugeur d'épaisseur ultrasonique piézoélectrique présente les inconvénients suivants: 1) La couche de peinture ou la couche d'oxyde sur la surface de la pièce à usiner doivent être polies,et la surface doit être restaurée après la fin de l'essaiL'efficacité est extrêmement faible; (2) L'ultrasonique traditionnel doit être recouvert d'un agent d'accouplement, qui est très dur sur le chantier.une plate-forme fixe doit être construite, ce qui est coûteux et prend du temps.

En utilisant le système avancé de détection de la corrosion de l'épaisseur de paroi par rampe automatique (ultra-sonicité électromagnétique), les problèmes fastidieux susmentionnés seront résolus,et la précision de détection est comparable à celle des ultrasons piézoélectriques traditionnelsPas besoin de construire des échafaudages, pas besoin de polir la couche anticorrosion, sans aucun agent d'accouplement, par la télécommande au sol,pour réaliser une détection rapide de la corrosion des parois des tuyaux à grande vitesse et une mesure précise de la densité de balayage. Tout en assurant la précision de la détection, il améliore considérablement l'efficacité de la détection et réduit le coût de la détection.

5. The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the two-wheel magnetic-climbing integrated forward and back double camera to ensure the controllability of the scanning track.

6) Le rampant magnétique à deux roues est inévitablement confronté à des actions mécaniques qui nécessitent le levage de la sonde lors de la détection des points de corrosion ou de l'inspection par balayage B.Lors de la mesure de l'épaisseur du point, la mesure doit être effectuée au même point spécifié. Les données de chaque point sont obtenues lorsque la sonde atterrit sur la surface à mesurer.la fonction de la sonde peut être soulevée pour atteindre le point le plus précis. la valeur de l'épaisseur. Lorsqu'on effectue un scan B sur l'objet à mesurer, bien que la sonde soit proche de la surface, si la hauteur restante de la soudure est grande,La sonde doit être soulevée et montée à cheval.Par conséquent, la fonction de levage et de descente de la sonde est également très importante.

4. Unité de mesure d'épaisseur par ultrasons électromagnétique

Les ultrasons électromagnétiques EMAT et les ultrasons piézoélectriques traditionnels appartiennent à la catégorie des ultrasons.Les capteurs à ultrasons piézoélectriques s'appuient sur l'effet piézoélectrique d'une gaufre piézoélectrique pour émettre et recevoir des ondes ultrasoniques, tandis que les EMAT reposent sur des effets électromagnétiques (force magnétostrictive, force de Lorentz) pour transmettre et recevoir des ondes ultrasoniques,et sa conversion d'énergie se fait dans la couche de peau directement sur la surface de la pièceLes essais ultrasoniques piézoélectriques traditionnels ont une exigence élevée en ce qui concerne la finition de la surface de la pièce.Les essais par ultrasons électromagnétiques ont une faible exigence sur la surface de la pièce à usinerL'échographie électromagnétique présente les avantages suivants:

• Détection sans contact, sans agent d'accouplement (levé jusqu'à environ 4 mm)
• Les exigences pour la surface ne sont pas élevées, la rugosité de la surface peut être détectée, avec l'échelle d'oxyde, revêtement, revêtement et autres pièces
• Détection rapide

EMAT à ultrasons piézoélectrique

Magnet de cristal

Agents d'accouplement bobine électromagnétique

Vibration courant de mouvement de boue champ magnétique

Ultrasons Ultrasons

EMAT

Technologie piézoélectrique traditionnelle par ultrasons

spécialement conçus pour la détection à grande vitesse, en ligne et automatique

En particulier pour les environnements à haute température

Comparaison technique de la technologie ultrasonique piézoélectrique traditionnelle et de la technologie EMAT dans un environnement à haute vitesse et à haute température.

La technologie EMAT a été appliquée à des essais non destructifs manuels, semi-automatiques et entièrement automatiques en ligne de diverses forgures, barres d'acier, plaques d'acier,les tuyaux en acier (y compris les tuyaux en acier sans soudure), enveloppes d'huile, tuyaux soudés, etc.) à température ambiante et à haute température.

5. Caractéristiques fonctionnelles

• ★The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the integrated forward and back double camera to ensure the controllability of the scanning track.
• Aucun polissage de surface, aucun revêtement anticorrosion et aucune rouille flottante ne peuvent être pénétrés, et aucun agent d'accouplement n'est nécessaire.
• ★La mesure de l'épaisseur peut pénétrer jusqu'à 4 mm d'épaisseur de surface, la corrosion, la peinture, la corrosion et d'autres revêtements,l'épaisseur des objets métalliques affichée par l'instrument ne doit pas être prise en compte dans le calcul de l'épaisseur du revêtement.
• ★Non perpendiculaire (normalité du transducteur/sonde par rapport à l'objet soumis à l'essai) jusqu'à ±25^o, faible verticalité après placement de la sonde
• ★Avec le mécanisme de levage électrique de la sonde, la sonde peut être soulevée lorsqu'elle traverse des obstacles tels que des soudures et des renflements, évitant ainsi d'être he
• Je reviens.

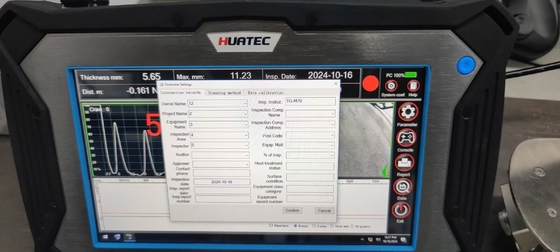

• ★Les résultats de mesure de l'épaisseur peuvent être affichés sous forme de valeur numérique, sous forme de balayage A, sous forme d'image de balayage B basée sur le temps et sous forme d'image de balayage B basée sur la distance (encodeur).
• ★Utilisant un algorithme d'intelligence experte, il existe trois modes de mesure de l'épaisseur: mode automatique, mode manuel à porte unique (mesure par méthode unique de pic),et en mode manuel à double porte (mesure par la méthode pic-pic)Il réduit considérablement l'influence des facteurs humains et simplifie les étapes d'opération.
• Base de données intégrée de la vitesse des ondes de cisaillement des matériaux de base, et peut personnaliser la valeur de la vitesse des ondes de cisaillement
• Émettre directement la liste des enregistrements d'inspection et la liste des valeurs d'épaisseur pour faciliter l'analyse et le traitement des données.

6. Paramètres techniques

• ★Câble de commande de détection:25m
• ★Le rayon de courbure minimum sur la surface de l'objet est mesuré: l'axe longitudinal ≥50 mm et la circonférence ≥125 mm
• Mesure de l'épaisseur:Précision 0,04 mm, portée de 2 à 120 mm (acier)
• ★L'espace libre de travail / levage: ≤ 4 mm
• ★Non-perpendiculaire de mesure (normale pour le transducteur/sonde par rapport à l'objet soumis à l'essai): ±25^o
• Fréquence d'excitation: 3,0 à 5,0 MHz,vitesse de mesure: 16 à 1 fois/s
• Plage de vitesse du son:1000 à 9999 m/s, accroissement de réglage: 1 m/s
• Fonction de la porte: porte automatique, porte simple manuelle, porte double manuelle
• ★Surveillance vidéo: à la fois la vue avant et arrière caméras doubles, pixels dynamiques et statiques sont 3 millions /2304×1296
• Probes magnétiques à température normale: aimants faibles ou moins permanents, aspiration magnétique≤15N, circulaire Φ30× hauteur 44 mm, poids ≤80g
• ★Taille et poids du corps du dispositif de rampage (environ): L380×W130×H120mm,6kg
• Température de fonctionnement:-10 à +50°C

7. Logiciel d'analyse des mesures

• Affichage simultané des résultats de l'analyse de l'épaisseur, A, B
• Émission directe d'un dossier d'essai, ★ liste des valeurs d'épaisseur, pour faciliter l'analyse et le traitement des données
• ★Compatible avec le système d'exploitation Win7/10 (32/64 bits)

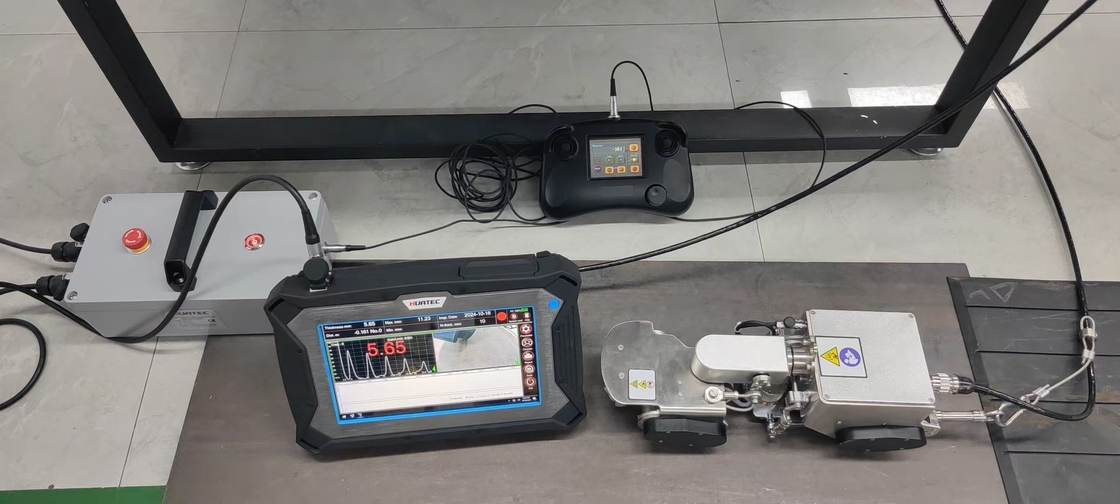

8. Liste d'emballage

• L'hôte de test/ordinateur supérieur1 série
• HUATEC TG-M70 rampant magnétique à deux roues (Module de mesure vidéo et d'épaisseur inclus) 1 Ensemble
• Boîte d'alimentation et de commande1 pièce
• Manche de commande1 pièce
• Cable de commande d'essai1 série
• Bloc d'essai standard (circulaire en acier au carboneΦ30 × épaisseur 10 mm) 1 pièce
• Boîtier antichoc 1 pièce
• Prévention de chute de corde de sécurité1 pièce (facultatif)
