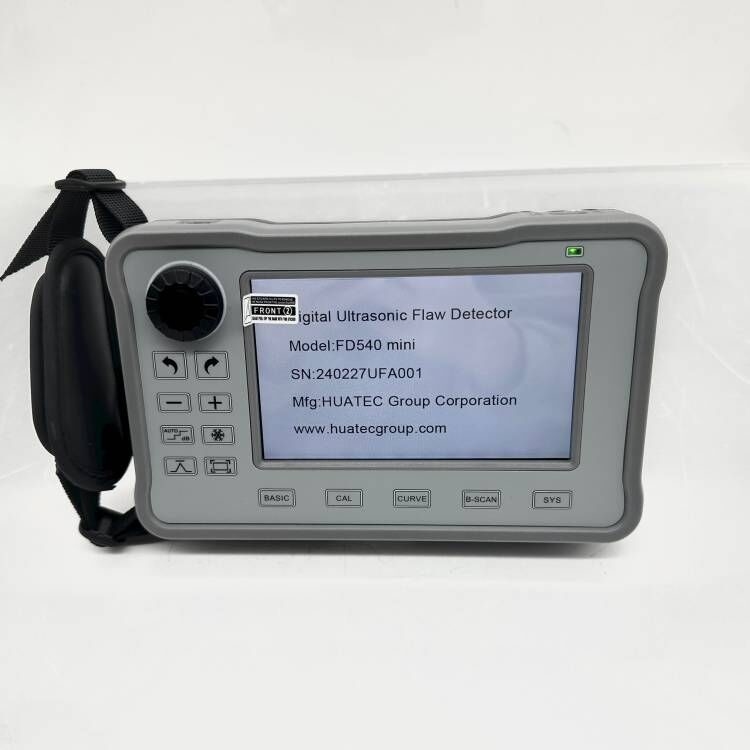

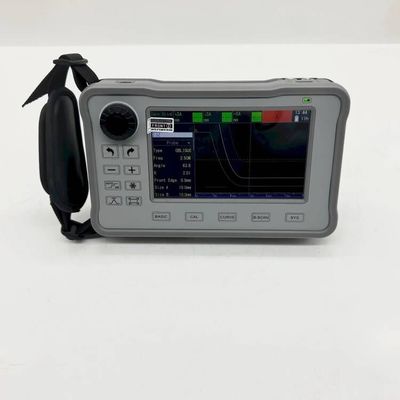

Détecteur de défauts ultrasonique portable haute sensibilité pour le transport ferroviaire FD540mini
Brève introduction
Le détecteur de défauts ultrasonique FD540mini est un nouveau type de produit de test par ultrasons lancé par notre société, largement utilisé dans des industries telles que les chaudières, les récipients sous pression, l'énergie, le pétrole, la chimie, le pétrole offshore, les pipelines, la construction navale, l'automobile, la fabrication mécanique, la métallurgie, le traitement des métaux, les structures en acier, le transport ferroviaire, l'énergie nucléaire, les universités, etc. Il peut détecter, localiser, évaluer et diagnostiquer commodément divers défauts internes (fissures, desserrage, pores, inclusions, etc.) dans les pièces . Ce détecteur de défauts ultrasonique numérique a une structure compacte, une forme d'onde stable, une forte endurance, une haute sensibilité, une réponse rapide et une fréquence d'émission répétitive maximale allant jusqu'à 10000 Hz. C'est un produit de détection de défauts ultrasonique extrêmement portable.
Paramètres techniques
| Plage de détection |
10m (acier au carbone à onde longitudinale)
(Exigences de performance métrologique :
≥3500mm)
|
| Mode d'impulsion |
Impulsion nette, onde carrée, double onde carrée |
| Tension d'impulsion |
25V ~ 300V réglable par pas de 25V |
| Largeur d'impulsion |
0ns ~ 500ns réglable en continu, pas de 10ns |
| Amortissement |
Réglable fort et faible |
|
Répétition d'impulsion
fréquence
|
Automatique ou manuelle, réglable en continu de 100 Hz à 1000 Hz,
avec un pas de 10 Hz
|
| Gain |
120 dB, pas de 0,1 dB, 1 dB, 10 dB |
| Bande passante |
0,1 MHz ~ 20 MHz |
| Filtre d'onde |
1M ~ 5M |
| Écran d'affichage |
LCD 5,0 pouces, la taille d'affichage effective est de 108 mm de long et 64 mm de large |
| 36 dB |
800 × 480 |
| Interface de l'instrument |
Double LEMO-00 C5 |
| Alarme |
Alarme Porte A, B |
| Interface de sortie |
USB Type-c |
| Mode de détection |
Onde complète, demi-onde positive, demi-onde négative, RF |
| Porte |
A, B indépendants |
| Mode de mesure |
Pic, flanc d'onde |
| Mémoire |
Carte SD 1G |
| Contenu de sauvegarde |
Image unique, enregistrement continu multi-images (≤200 images) |
| Mode quantitatif |
Courbe DAC, courbe AVG (DGS) |
| Fonctions auxiliaires |
Prise en charge du toucher, clavier virtuel, charge rapide PD, gain automatique, mémoire de pic, gel
Normes
|
|
de détection de défauts
AWS D1.1/D1.5, NB/T 47013, GB/T 29712, GB/T 11345
|
Taille et poids |
| 183 mm × 113 mm × 45 mm 780 g, batterie incluse |
Batterie |
| 12 heures |
Unité |
| Métrique, impérial |
Température de fonctionnement |
| -10℃ ~ 55℃ |
Chargeur |
| 1 |
Résolution |
| 36 dB |
(Exigences de performance métrologique : ≥26 dB)
Marge de sensibilité
|
| 40 dB |
(Exigences de performance métrologique : ≥26 dB)
Marge de sensibilité
|
| 60 dB |
(Exigences de performance métrologique : ≥42 dB)
Linéarité verticale
|
| 2,8 % |
(Exigences de performance métrologique : ≤6 %)
Linéarité
|
|
horizontale
0,6 %
|
(Exigences de performance métrologique : ≤2 %)
Langue
|
| Chinois/Anglais |
Caractéristiques |
1 : Le corps est léger et convient à une utilisation à une seule main.
2 : Charge rapide PD65W + 12 heures d'autonomie.
3 : Écran haute définition IPS de 5,0 pouces avec une toute nouvelle interface utilisateur.
4 : Prend en charge le toucher plein écran, les opérations gestuelles rapides, le clavier virtuel, facile à utiliser.
5 : Avec DAC, AVG, gain automatique, mémoire de pic, demi-portée couleur, B-scan et autres fonctions professionnelles.
6 : Incluant la commutation chinois/anglais, l'exportation de données sur carte SD, la mise à niveau en ligne, la capture d'écran et de nombreuses autres fonctions pratiques.

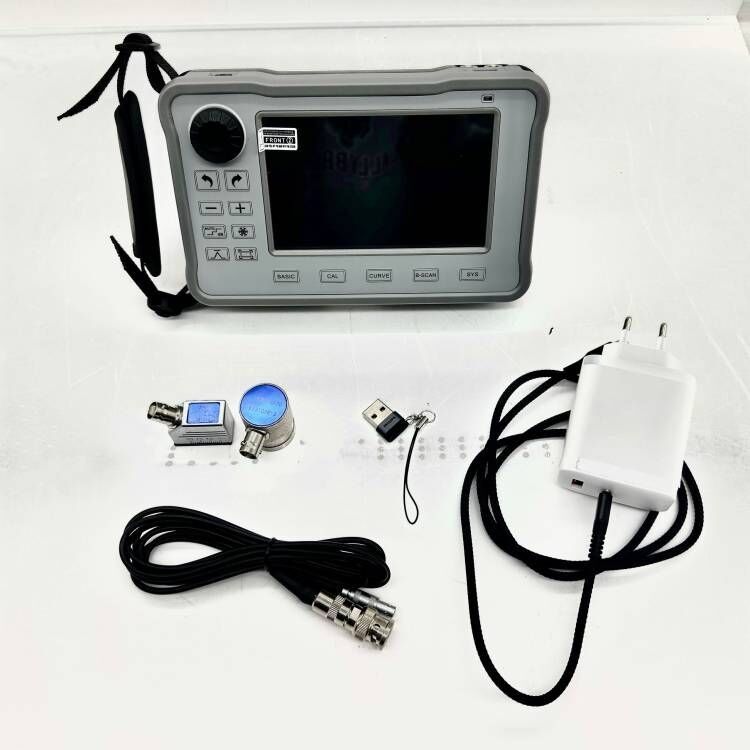

Configuration standard
Numéro
| de sérieNom |
Quantité |
1 |
|
1 |
|
| 4 |
2 |
4 |
| Câble de sonde |
2 |
4 |
| Chargeur |
1 |
|
| Câble d'alimentation |
1 |
|
| Manuel d'instructions |
1 |
|
| Certificat de conformité |
1 |
|
| Carte de garantie |
1 |
|
| Batterie externe |
1 |
|
