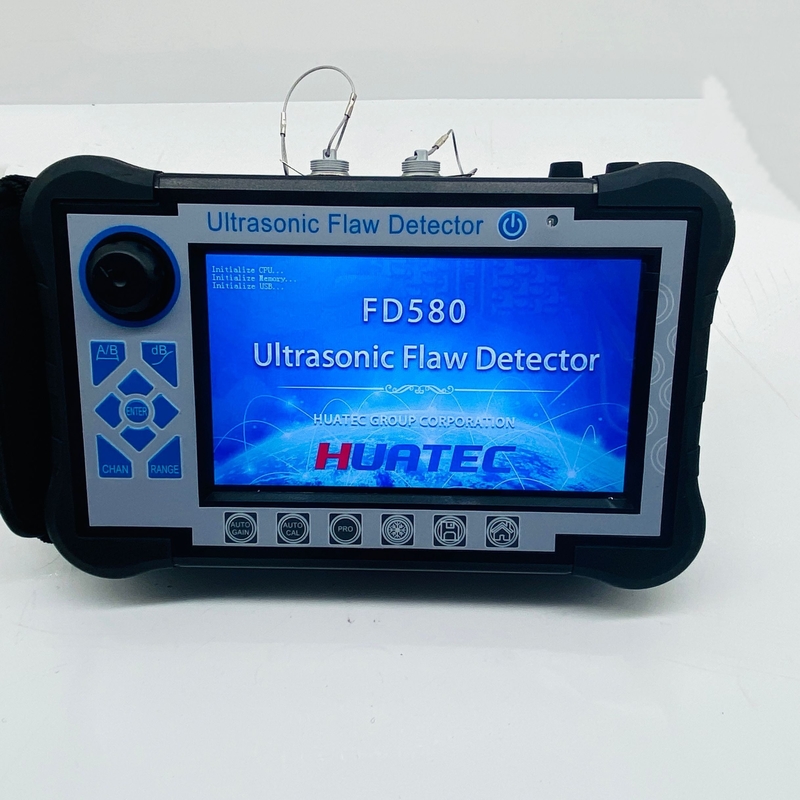

Détecteur de défaut de fissuration par ultrasons à écran tactile numérique FD580

Détecteur de défaut de fissuration par ultrasons à écran tactile numérique FD580

Introduction au projet

Le détecteur de défauts à ultrasons numériques est de type avancé, qui est un écran tactile, peut rapidement, facilement et sans dommage, détecter avec précision, localiser,évaluer et diagnostiquer divers défauts à l'intérieur de la pièce, tels que:les fissures, les soudures, les pores, les trous de sable, les inclusions, le pliage, etc. Il a été appliqué à l'énergie électrique, à la pétrochimie, aux chaudières et aux récipients sous pression, à la structure en acier, à l'aérospatiale, au transport ferroviaire,voitureIl s'agit d'un instrument essentiel pour l'industrie des essais non destructifs.

Spécification technique

Caractéristiques

●Quantification et positionnement de haute précision pour répondre aux exigences de la détection à distance et à distance

●La zone aveugle de champ proche est petite, peut répondre aux exigences de détection pour les tuyaux de petit diamètre et à parois minces.

●Fonction d'étalonnage automatique:étalonnage automatique à un bouton, facile à utiliser, sonde d'essai automatique

● Affichage automatique de la position de l'écho du défaut ((Péché:d, Horizontale:p,Distance:s, Amplitude,dB,ф))

●Alternez librement les trois échelles ((Profondité:d, Horizontale:p,Distance:s)

●Le gain automatique, l'enveloppe de pointe, les fonctions de mémoire de pointe, qui peuvent améliorer l'efficacité de la détection.

●Enregistrement automatique du processus de détection des défauts et lecture dynamique

● calcul de la valeur φ: détection de défaut par sonde droite, peut trouver automatiquement la plus haute onde pour convertir la valeur φ

● 500 canaux indépendants (extensibles), qui peuvent entrer et stocker librement les normes de détection de n'importe quelle industrie, n'ont pas besoin de transporter les blocs standard pour l'inspection sur place.

●Enregistrer et lire librement 500 ondes et données de balayage A

● Les courbes DAC, AVG et TCG (compensation de profondeur) sont générées automatiquement et peuvent être segmentées.

●14 normes de contrôle intégrées

●Libre d'entrer dans n'importe quelle norme du secteur

●La largeur et la force de l'impulsion peuvent être réglées

● fonction de balayage B et de balayage couleur B;

●Pouvoir communiquer avec l'ordinateur et exporter le fichier WORD, ainsi que le rapport de détection

●Ecas en plastique ABS IP65, robuste et durable, imperméable à l'eau et à la poussière, et doté d'une excellente capacité antiinterférences

●Utiliser des logiciels de communication (sans fil) pour analyser les rapports d'impression de données, etc.;

● écran à couleurs réelles de 260 000 couleurs, adapté aux environnements de travail à forte ou faible luminosité

● Batterie au lithium de haute performance, pouvant fonctionner en continu pendant 8 à 10 heures

● Enregistrement de l'horloge en temps réel: date de détection des défauts en temps réel, enregistrement de suivi du temps et stockage

●Protection contre l'arrêt du courant, les données de stockage ne peuvent pas être perdues

●Les paramètres de détection des défauts peuvent être testés ou préréglés automatiquement

●Réduction numérique, n'affecte pas le gain et la linéarité

●Compensation des gains: l'atténuation Db peut être corrigée pour la rugosité de surface, les surfaces courbes, la détection de défauts à longue portée des pièces d'épaisseur, etc.

● Peut faire fonctionner le détecteur de défauts par logiciel sur le PC, atteignant ainsi l'objectif du détecteur de défauts contrôlé par ordinateur de détecter les défauts de l'appareil

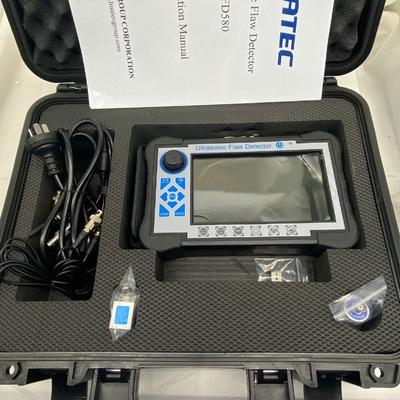

Configuration standard
