Bloc d'essai d'étalonnage d'inspection par ultrasons IIW V2

Bloc d'essai d'étalonnage d'inspection par ultrasons IIW V2

La norme:La norme ISO 7963-2010 est modifiée.

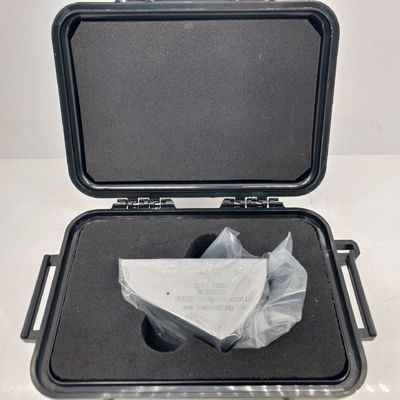

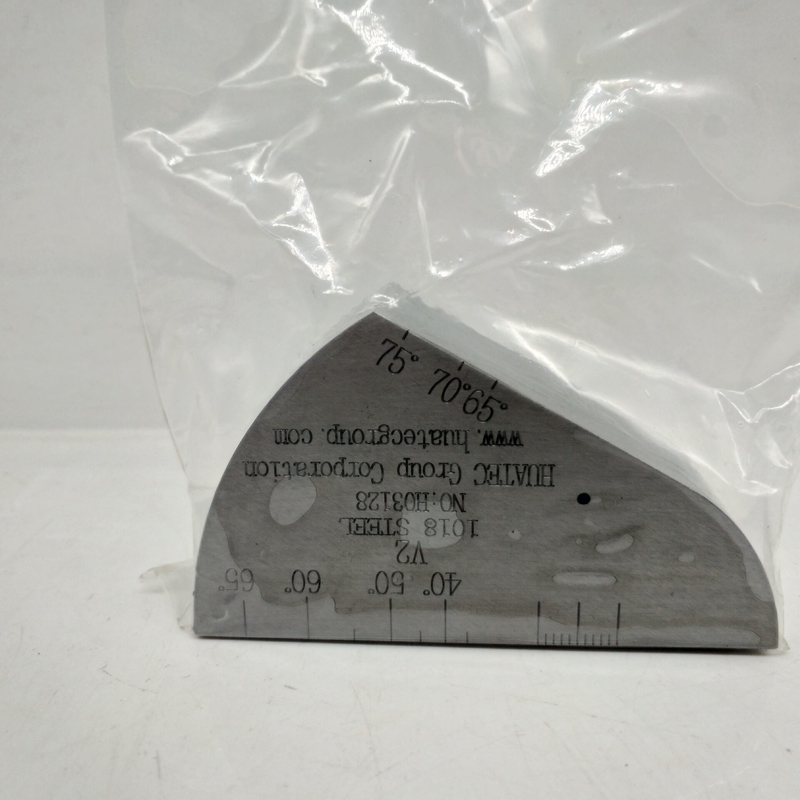

Le bloc d'essai IIW2 (bloc d'essai V-2) est le bloc d'essai standard approuvé par la Société internationale de soudage.Le bloc d'essai V-2 présente l'avantage d'être léger et facile à transporter., particulièrement adapté à une utilisation sur le terrain.

Le type	V2
Dimension (mm)	La tolérance	RÉSULTAT du contrôle
75	± 0.10	Qualifié
43.3	± 0.05	Qualifié
12.5	± 0.05	Qualifié
- Je ne sais pas.	Le taux de dépôt05	Qualifié
- Je ne sais pas.	Le taux de dépôt03	Qualifié
(Ra)		Ra ≤ 3,2 μm
F1.5	± 0.05	Qualifié
	R0 est inférieur à10	Qualifié
R50	± 0.10	Qualifié
R25	± 0.10	Qualifié

Principaux points d'utilisation:

(1) Le point d'incidence et la marge de sensibilité de la sonde inclinée ont été mesurés à l'aide d'une surface de réflexion d'arc d'un rayon de R50 mm;

(2) En utilisant la surface de réflexion du trou à 5 passages, la plage de réfraction de la sonde d'inclinaison est respectivement de 45°-65° et 65°-75°.

(3) La linéarité horizontale et verticale du détecteur de défauts peut être mesurée à l'aide de réflexions multiples d'ondes p du fond d'une épaisseur de 12,5 mm;

(4) Deux surfaces d'arc, R25 et R50, sont utilisées pour corriger l'axe du temps et le point zéro.
