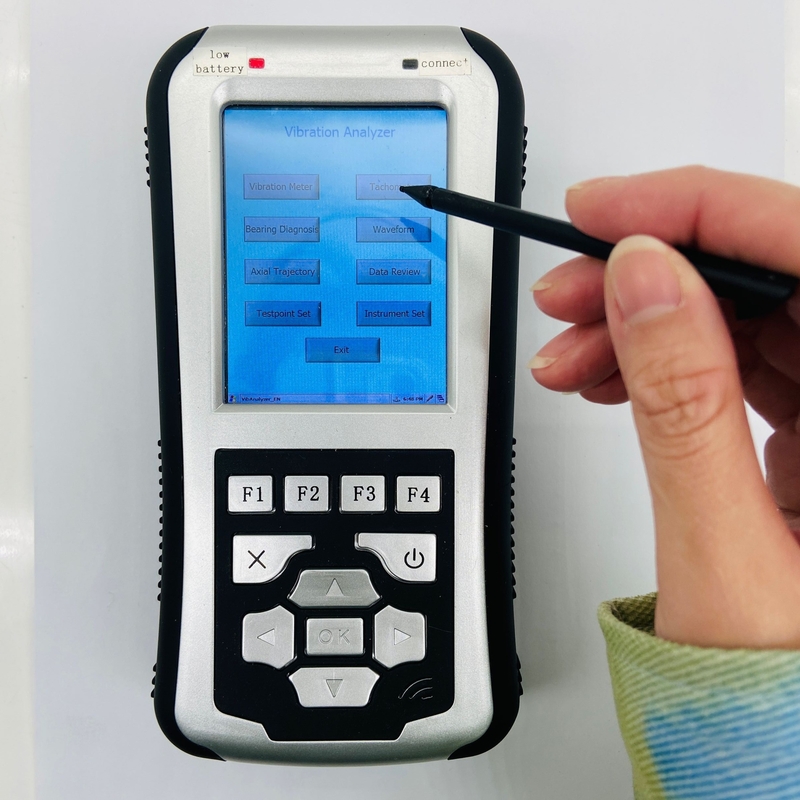

HG3002 Analyseur de défaut de vibration de collecte de données portable à 2 canaux
Introduction au projet
L'analyseur de vibrations est spécialement conçu pour l'application portable sur le terrain.mais réalise également la collecte de données de terrain puissante et de l'équipementdéfautL'analyseur de vibrations est un instrument intelligent indispensable pour la surveillance de l'état, l'analyse des vibrations,diagnostic des défauts et collecte de données dans les usinesIl est également un assistant efficace pour la gestion et la maintenance des équipements afin de réaliser une maintenance prédictive.
L'analyseur de vibrations est simple à utiliser, adapté au personnel de maintenance de l'équipement, au personnel d'inspection sur place, au personnel d'inspection, au personnel de production et à d'autres groupes de personnes.la demande est très fréquente, avec des données de mesure, d'enregistrement, d'analyse et d'autres fonctions, la détection en temps opportun de défaut de vibration de l'équipement et de faire un jugement.
Paramètres
| Fonction du système |
Indicateurs techniques |
| Système d'exploitation |
- Un coup de pinceau. |
| Capacité de stockage |
8G |
| Display à cristaux liquides (LCD) |
3Écran LCD couleur véritable de 0,5 pouce, 640×480 pixels |
| Écran tactile |
Opération tactile à plein écran |
| Les communications |
USB |
| Batterie |
Piles au lithium-ion, fonctionnant de toute façon > 8 heures |
| Boutons électroniques |
Carte de radiofréquence |
| Plage de température de fonctionnement |
(-10 ‰ 50 °C) |
| Humidité |
95% RH non condensant |
Collecte de données
| Fonction du système |
Indicateurs techniques |
| Numéro de chaîne |
2 canaux de vibration +1 canal de vitesse |
| Paramètres de collecte |
Le traitement de l'intégration matérielle (pas d'intégration, intégration ponctuelle et intégration quadratique) peut collecter l'accélération, la vitesse et le déplacement |
| Traitement indépendant des signaux |
Le traitement du signal de chaque canal est absolument indépendant pour assurer l'indépendance de chaque signal de canal et éliminer les interférences entre canaux |
| Amplificateur de gain programmé matériellement |
Facteur d'agrandissement 1, 2, 4, 8, 16, 32, 64, 128, 256 régler automatiquement, améliorer efficacement le rapport signal-bruit |
| Protection des achats simultanés |
Échantillonnage simultané multicanal matériel pour s'assurer que les signaux vibratoires multicanaux sont absolument en phase |
| Filtrage anti-mélangeur |
Autorégulation du matériel |
| AD de précision à grande vitesse: |
14 bits, 350K |
| Plage dynamique |
Paramètres de 96 dB |
| Variété |
La fréquence d'échantillonnage, le filtre à passage élevé, le filtre à passage bas et la longueur d'échantillonnage peuvent être réglés de manière arbitraire. |
| |
|
Analyse du spectre
| Fonction du système |
Indicateurs techniques |
| Types de fréquences |
Types de spectre: spectre d'amplitude, spectre de puissance, spectre de phase, cestrum, etc. |
| Numéro de ligne |
400,800, 1600,3200 |
| Échantillonnage dans le domaine temporel |
1024, 2048, 4096, 8192,16384 |
| Fonction de fenêtre |
rectangle, etc. |
Caractéristiques
¥1. Conception de processus avancée, faible consommation d'énergie, performances fiables, belle forme, facile à utiliser et à transporter.
Fabriqué selon une norme nationale,la valeur mesurée peut être comparée à la norme internationale d'intensité des vibrations (ISO 2372) pour juger directement de l'état de fonctionnement de l'équipement.
¥3. Norme internationale de conception, style de module logiciel, pratique et facile à utiliser.
L'accélération, la vitesse, le déplacement, la kurtosis et d'autres paramètres peuvent être affichés
Le spectre du domaine temporel et le spectre du domaine de fréquence peuvent être recueillis, et la fréquence et l'amplitude peuvent être observées directement.
La capacité de super calcul peut répondre aux exigences d'analyse précise des vibrations des équipements complexes.
Écran LCD en couleur, résolution ultra claire, adapté à différents environnements de travail
Conception de stockage extensible pour réaliser une fonction de stockage de grande capacité
9. Prend en charge la lecture des données et peut être connecté au PC pour l'analyse des données

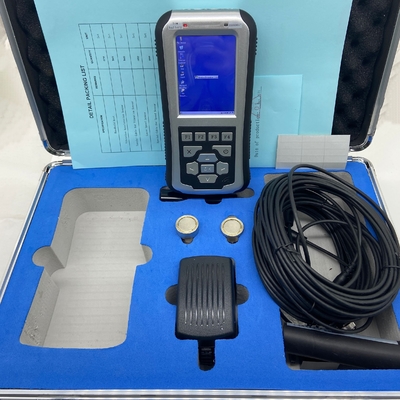

Configuration standard HG3002:
Unité principale.
Capteur de vitesse 1pc
capteurs de vibration 2 pièces
Cable spécial 1pc
Chargeur 1pc
Manuel d'utilisation / certificat d'étalonnage 1 pièce par pièce
