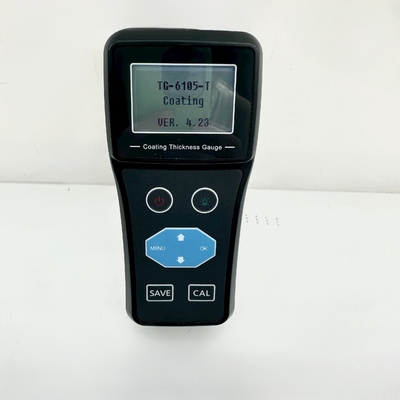

TG6105 Épaisseur du revêtement multifonctionnel Étalonnage de l'étain sur couche galvanisée de cuivre

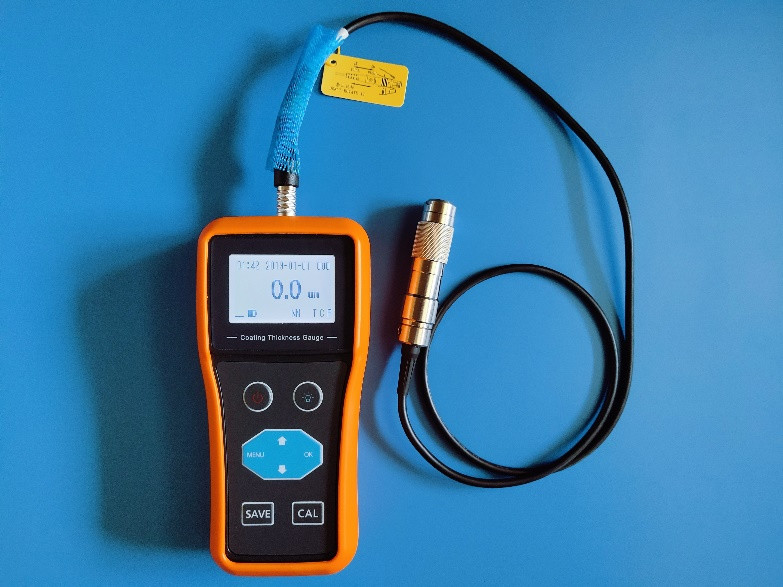

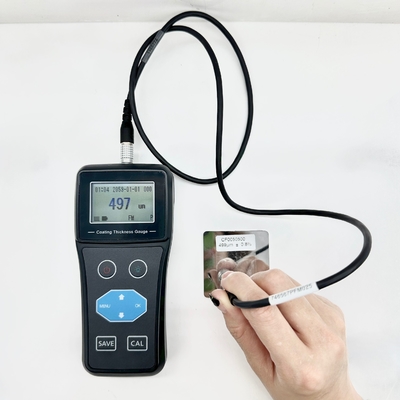

TG-6105 est une jauge d'épaisseur de revêtement portable à courant magnétique et tourbillonnant, Il peut rapidement, sans dommage, la précision pour mesurer les substrats métalliques magnétiques (tels que l'acier, le fer,alliage et acier magnétique dur, etc.) sur l'épaisseur du revêtement magnétique (comme le zinc, l'aluminium, le chrome, le cuivre, le caoutchouc, la peinture, etc.) et les substrats métalliques non magnétiques (comme le cuivre, l'aluminium, le zinc, l'étain, etc.).) sur l'épaisseur de la couche conductrice (comme le caoutchouc), peinture, plastique, film d'oxydation anodique, etc.),
NM:type de sonde, T:plaquage en étain sur cuivre, C:compensation de température en temps réel,P: mesure unique
Applications:
Peut être utilisé en laboratoire, peut également être utilisé sur le site d'ingénierie, est largement utilisé dans la fabrication, l'industrie de transformation des métaux, l'industrie chimique, l'inspection des produits de base et d'autres domaines d'essai,est l'instrument professionnel nécessaire à la protection des matériaux.
Paramètres techniques:
| Précision de l'affichage |
0.1 μm ((0 ~ 99,9 μm),1 μm ((100 ~ 10000 μm),0.1g/m2 ((modèle TG-6105P) |
| Mode de calibrage |
Étalonnage à zéro, à un point, à deux points et d'origine |
| Mode de mesure |
Point unique, mode de balayage, mode de poids, mode différentiel, modèle de valeur moyenne, mode d'alarme |
| Affichage |
Sélectionnable en anglais / chinois, écran LCD FSTN avec rétroéclairage |
| Affichage à l'écran |
Valeur de mesure de l'épaisseur, valeur de mesure du poids unitaire, valeur définie de la densité, date et heure, état d'accouplement, état Bluetooth (facultatif), indicateur de puissance, mode de mesure, type de sonde,État de compensation de température en temps réel, état de stockage des données, état du fichier de stockage, etc. |
| Mémoire de données |
500 mesures, y compris le temps, le type de sonde, etc. |
| La communication |
Interface Bluetooth (facultatif) et Mini-USB, protocole de port série virtuel, prise en charge de la mesure en ligne avec PC ou Smart Phones, logiciel d'hôte mise à niveau |
| Impression de données |
Imprimantes thermiques Bluetooth portables en option |
| Énergie électrique |
3 * piles alcalines AAA pour 100 heures d'utilisation (éclairage arrière proche) |
| Éteindre |
Éteindre la batterie et éteindre la batterie |
| Température |
Utilisation: -10 ~ 50 °C, stockage: -30 ~ 60 °C |
| Taille et poids |
150 mm*70 mm*30 mm/environ 160 g (pas de batterie) |
| Matériel |
L'alliage ABS et PC (IP67) |
Guide de la sonde de la série TG-6105
| Type de sonde |
F sonde (Induction magnétique) |
N sondeJe ne sais pas. |
| Utilisation |
revêtement non magnétique sur substrat métallique magnétique |
revêtement non conducteur sur substrat métallique non magnétique |
| Type de sonde |
FM |
FL |
Résultats |
FT |
FS |
FH |
NM |
Pays-Bas |
| Région de mesure ((μm) |
0 ~ 1500 |
0 ~ 3000 |
0 à 10000 |
0 ~ 1500 |
0 à 500 |
0 ~ 3000 |
0 ~ 1500 |
0 ~ 3000 |
| Précision de mesure ((μm) |
Étalonnage de base |
± 0,5% + 1% H) |
± ((1+2% H) |
± ((1+3% H) |
± ((1+1% H) |
± 0,5% + 1% H) |
± ((1+2% H) |
± 0,5% + 1% H) |
± ((1+2% H) |
| Étalonnage du point zéro |
± ((1+2% H) |
± ((1+3% H) |
± 2+5% de H) |
± ((1+2% H) |
± ((1+2% H) |
± ((1+3% H) |
± ((1+2% H) |
± ((1+3% H) |
| Min. rayon de courbure |
convexe de 1,5 mm |
convexe de 1,5 mm |
convexe de 10 mm |
convexe de 1,5 mm |
convexe 1 mm |
convexe de 1,5 mm |
convexe de 3 mm |
de 6 mm de convexe |
| Radius de surface minimum |
Φ7 mm |
Φ7 mm |
Φ40 mm |
Φ7 mm |
Φ3 mm |
Φ7 mm |
Φ5 mm |
Φ7 mm |
| Épaisseur critique de la plaque |
0.5 mm |
0.5 mm |
2 mm |
0.5 mm |
0.2 mm |
0.5 mm |
0.3 mm |
1 mm |
| Température ((°C) |
0 à 50 |
0 à 50 |
0 à 50 |
0 à 50 |
0 à 50 |
0 à 300 |
0 à 50 |
0 à 50 |
| Direction de mesure |
 |
|
|
|
|
|
|
|
| Application commune |
Sondage standard
Couche de peinture de revêtement classique, etc.
|
Une couche de peinture plus épaisse, un revêtement par pulvérisation, etc. |
une couche anti-corrosion à sonde ultra épaisse,
Couche de protection incendie, etc.
|
La zone étroite à l'intérieur du tuyau avec sonde angle droit |
Petite sonde, petite pièce, fixation, etc. |
La sonde à haute température peut résister à une température élevée de 300 °C |
couche standard d'oxyde de sonde, revêtement par pulvérisation,
Étain plaqué en cuivre, chromé
|
Couche de sonde plus épaisse, couche de peinture, etc. |
Guide du modèle de la série TG-6105
| Modèle |
Bluetooth |
Mesure du poids |
Contrôle de commandement |
| TG-6105(principalement) |
- |
- |
- |
| TG-6105BJe ne sais pas. |
√ |
- |
- |
| TG-6105P(poids en grammes) |
- |
√ |
- |
| TG-6105BP, sous forme d'une série(Bluetooth et poids) |
√ |
√ |
- |
| TG-6105OC(en ligne) |
- |
- |
√ |
| TG-6105OB(Bluetooth et en ligne) |
√ |
- |
√ |
| TG-6105OP(poids en grammes et en ligne) |
- |
√ |
√ |
| TG-6105OBP est utilisé.(gramme de poids, dent bleue et en ligne) |
√ |
√ |
√ |
Note: le port RS232/485 et les autres ports de communication sont optionnels pour le modèle en ligne.
Caractéristiques:
1. adopte une puce d'échantillonnage de haute précision et un modèle d'étalonnage spécial, avec une technologie avancée de compensation de la température en temps réel, peut obtenir une gamme complète de mesures précises,et peut mesurer avec précision l'épaisseur de l'électroplatage ultra-mince et de la couche d'oxyde inférieure à 20um
2. peut mesurer en même temps l'épaisseur de la couche galvanisée et le poids unitaire (version en grammes)
3. prend en charge une variété de spécifications de sonde, la sonde peut être ré-matché avec l'instrument principal après l'usure, prolonger efficacement la durée de vie de la sonde
4. dispose d'un système de mesure en un seul point de haute précision, d'un système de mesure par balayage, d'un système de mesure par poids unitaire (version TG-6105P en poids en grammes), d'un système de mesure de la différence, d'un système de mesure moyenne et d'autres modes de mesure
5. possède des fonctions d'étalonnage en point zéro, d'étalonnage en un point, d'étalonnage en deux points et d'étalonnage de base, peut corriger automatiquement l'erreur du système
6. a la fonction de stockage des données et peut être regroupée avec les données enregistrées pour l'analyse statistique
7. peut régler les limites supérieures et inférieures de la valeur d'épaisseur, au-delà de la plage d'alarme automatique
8. avec fonction d'instruction de l'état de couplage, compréhension intuitive de l'état de mesure
9. affiche des informations riches, y compris la valeur d'épaisseur, l'état de couplage, les informations sur la quantité électrique, le temps d'essai, l'état de stockage, etc.
10. module Bluetooth intégré (version Bluetooth en option) et interface Mini-USB, imprimante Bluetooth en option,et peut communiquer avec des PC ou des terminaux intelligents pour la transmission de données par câble et sans fil
11. prend en charge la mesure en ligne en temps réel, le contrôle des instructions (version des instructions), le logiciel hôte peut être mis à niveau
12. peut être équipé d'une interface de communication RS232, RS485, optionnelle pour le modèle en ligne
13. peut être personnalisé module de mesure d'épaisseur et capteur de mesure d'épaisseur
