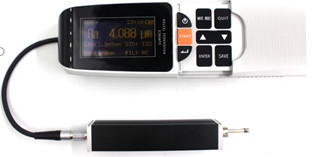

SRT-6671 Testeur de rugosité de surface d'affichage OLED à large portée multiparamètres
Caractéristiques de l'instrument
● Processeur ARM pour le contrôle et le traitement des données, vitesse élevée, faible consommation d'énergie;
● Transplantation de logiciels système d'exploitation en temps réel, prise en charge du traitement parallèle multi-tâches;
●Large portée, multiples paramètres: Ra, Rz, Rq, Rt, Rp, Rv, R3z et 13 autres paramètres;
● affichage OLED à haute luminosité 128*64, auto-éclairage, température large, angle de vue complet;
● Affichage d'informations riches, intuitif, peut afficher tous les paramètres et graphiques;
● Compatible avec les normes nationales ISO, DIN, ANSI, JIS;
● Batterie au lithium rechargeable intégrée, peut afficher les instructions du processus de charge, l'opérateur peut connaître le degré de charge à tout moment;
● Avec l'icône de l'indicateur de batterie restante, demandez aux utilisateurs de se recharger à temps;
● Grande capacité de stockage de données, la machine FLASH peut stocker 200 groupes de données originales et de forme d'onde;
● stockage de cartes micro SD évolutives, jusqu'à 16 G;
● Compatible avec une variété de capteurs: capteur standard, capteur de petit trou, capteur de rainure, capteur de rainure profonde;
● Optimisation de la structure du capteur, la valeur mesurée est plus stable;
● Utiliser l'interface USB, peut connecter l'ordinateur et l'imprimante, peut réaliser la mise à niveau en ligne du logiciel embarqué.
Paramètres techniques
Appareil hôte
| Paramètres |
R,Rz,Rq,Rt,Rc,Rp,Rv,R3z,R3y,Rz(JIS),Ry,Rs,RSk,Rku,Rmax,Rsm,Rmr,Rpc,Rk,Rpk,Rvk,Mr1,Mr2 |
| Plage de mesure |
- Je ne sais pas.0.025-12,5 μm |
| Plage affichée |
- Je ne sais pas.0Pour les appareils de surveillance, il est nécessaire d'utiliser un dispositif de surveillance de l'environnement.0Pour le calcul de la résistance à la corrosion, il est nécessaire de déterminer la résistance à la corrosion. |
| Plage de mesure de l'axe z |
± 20 μm, ± 40 μm, ± 80 μm |
| Résolution maximale de l'écran |
00,001 μm |
| Filtreur |
Les données sont fournies par les autorités compétentes de l'État membre. |
| Durée de l'échantillonnage |
0.25 mm,00,8 mm,2.5 mm |
| Durée de l'évaluation L |
(1-5) l ((facultatif), l est la longueur d'échantillonnage |
| Traction maximale du moteur |
17.5 mm/0.7 pouces |
| Longueur minimale de course de l'entraînement |
1.3mm/0.052 pouces |
| Erreur d'indication |
≤ ± 10% |
| Indique la variabilité de la valeur |
Jusqu'à 6% |
| Mode d'affichage |
128×64 OLED cristal liquide en grille (lumière spontanée) |
| Source de puissance |
Piles au lithium rechargeables |
| Dimensions globales |
Pour les pièces détachées: |
| Le poids |
440 g |
Capteur
| Indice de performance du capteur |
| Principe de détection |
Type d'inductivité |
| Plage de mesure |
160 μm |
| Radius de la pointe du stylet |
5 μm |
| Matériau de pointe d'aiguille |
Diamant |
| Force de mesure |
4 mN ((0,4 gf) |
| Angle de pointe du stylet |
90° |
| Radius de courbure du dérapage |
45 mm |
Plage appliquée:
SRT-6671 largement utilisé dans l'usinage, l'aérospatiale, les pièces automobiles, les communications, l'énergie électrique, l'électronique et d'autres industries.bureau de surveillance technique, le tribunal du procureur spécial et ainsi de suite.

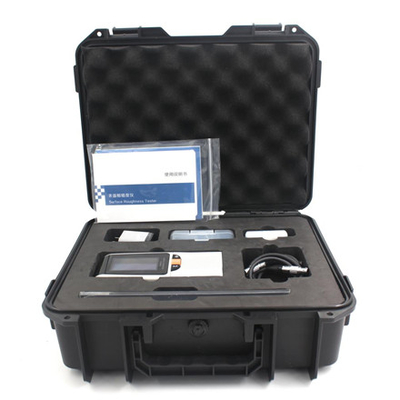

Configuration standard
| Nom du produit |
Quantité de temps écoulé |
Nom du produit |
Quantité de temps écoulé |
| Machine hôte SRT-6671 |
1 |
Capteur standard RS100 |
1 |
| Plaque d'échantillonnage standard |
1 |
Adaptateur de puissance |
1 |
| Veste de détecteur |
1 |
Liste d'emballage |
1 |
| Plaque d'essai |
1 |
Carte de garantie |
1 |
| Spécification |
1 |
Certification |
1 |
Accrochage facultatif
Plateforme de mesure de la rugosité en marbre
- La tige de vis est soulevée et abaissée, et la rainure en V est fixée sur la plateforme pour mesurer la pièce avec une forme plus petite, ce qui peut améliorer la précision de mesure.
- Taille de la plateforme en granit: 350 mm × 195 mm × 340 mm
- Hauteur de levage verticale: 300 ± 1 mm
- Erreur de retour vers le haut et vers le bas: ≤ rotation de la roue manuelle 1 / 6 cercle
- Poids: 10 kg
Plateforme de mesure de rugosité en fonte
- Hauteur de levage: 300 ± 1 mm;
- Erreur de retour: pas plus d' un sixième du volant à main;
- taille de la plateforme de mesure: 340 mm × 180 mm × 20 mm.
Imprimante BT
Imprimante thermique de 58 mm en option pour imprimer facilement les résultats des mesures.
