Détecteur de défauts de câble magnétique sans fil tout-en-un pour une détection précise

Détecteur de défauts de câbles magnétiques HUATEC WiFi HRD-100 avec capteur sans fil tout en un

1. Spécifications

Normes: GB/T21837-2008, ASTM E1571-2001 (spécification standard pour l'examen électromagnétique du fil de ferraille ferromagnétique en acier), GB/T5972-2006/ISO 4309:90, GB8918?? 2006

Plage de détection:Φ1,5 mm46 mm (choisissez une pochette en cuivre différente, 20 mm, 28 mm, 34 mm, 46 mm optionnellement maintenant)
Vitesse relative entre le capteur et le câble:0.0·6.0 m/s Meilleur choix:0.3 ∙ 1,5 m/s
L'écart idéal entre le manche de guidage et le fil de fer: 2 ‰ 6 mm,écart autorisé: 0 ‰ 15 mm

Type de fichier de sortie: Sortie de fichiers Word

Alarme: alarme sonore et lumineuse
Localisation du fil de fer cassé
Accuracité de jugement qualitatif: 99,99%
Évaluation quantitative
Erreur de répétabilité de la sensibilité: ±0,055%
Erreur d'affichage: ±0,2%
Erreur de détection de la localisation, ((L): ±0,2%
Puissance: alimentation de l'ordinateur à 5 V
Poids du capteur: < 10 kg (capteur ordinaire)

Température de l'environnement -10°C à 40°C

Pression de l'air: 86 à 106 Kpa

Humidité relative: ≤ 85%

Le système de fenêtres de l'ordinateur détecteur de câbles est le produit de renouvellement du système GB qui est basé sur la théorie du logiciel DOS et l'idéologie de guidage d'alarme d'affichage en temps réel utilise Visual Basic6.0 la fondation du langage de programmation, poursuit la compilation à devenir.

Cette partie matérielle du système utilise le capteur magnétique avancé domestique et étranger et le module d'échantillonnage de recherche et développement indépendant unifie, grâce à la conduite WIFI,stockage direct des données dans un ordinateur.

Cette partie logicielle du système est dans la base de l'analyse de transformation de wavelet, en utilisant la base du langage de programmation Visual Basic 6.0, continue la compilation pour devenir.Réaliser les fonctions telles que l'acquisition et le contrôle des données, analyse des données, affichage des données, stockage des données et ainsi de suite.le signal de données observé dynamique et sa situation de changement, et l'affichage en temps réel du résultat obtenu et envoie l'alarme; Le logiciel a augmenté la fonction d'évaluation automatique;Dans le cas du défaut partiel démontré sur la section transversale accrue et le pourcentage de la surface totale de la section; Le logiciel et Windows sont entièrement compatibles, adaptés à l'inertie de l'utilisateur, utilise les fichiers Word pour produire un rapport d'examen.

Ce logiciel système peut être compatible avec le logiciel DOS pour le détecteur de câbles informatiques, le format de données d'échantillonnage et peut analyser le traitement.

Le système de fenêtres a adopté une procédure de fonctionnement indépendante et le système d'examen sûr, peut confortablement convenir à chaque type d'ordinateur moderne,et complète une série de procédures d'examen.

2. Systèmes Demande

2.1 Disposition du matériel informatique

Processeur: au-dessus de Celeron 1,5 GHz
Mémoire: 128 Mo
Disque dur: 10G
Connexion: Wifi

Moniteur: au-dessus de VGA

2.2 Demandes environnementales de logiciels:

• Ce système prend en charge les systèmes d'exploitation Windows XP, WIN7, WIN8, WIN10, Linux, etc.;

• Il faut installer la plateforme Microsoft Office Word.

3. Introduction du capteur

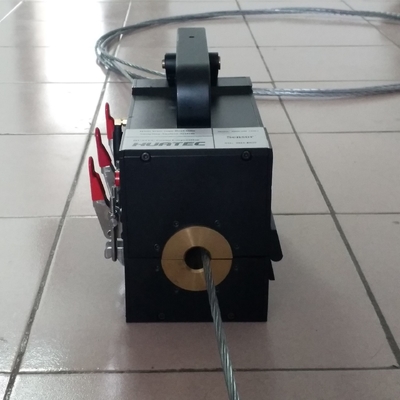

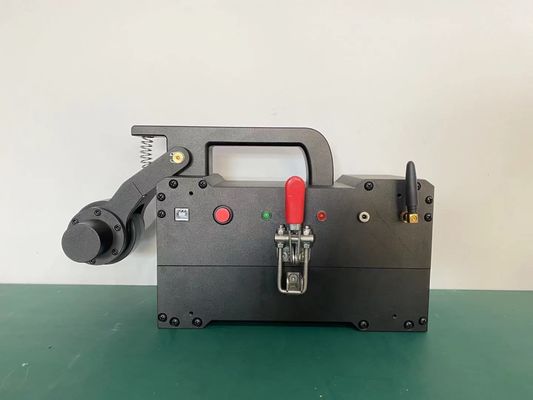

Capteur magnétique: le capteur est composé d'un localisateur de déplacement (roue de guidage, encodeur), de l'installation de magnétisation et de l'organisation d'échantillonnage.la corde de fil et il a le mouvement relatif, alors il peut recueillir le signal.

Localisateur de déplacement: la roue de guidage tourne en cercle, le codeur photoélectrique envoie l'impulsion d'instruction d'échantillonnage, réalisant un échantillonnage en espace égal.

Installation de magnétisation: lorsque le fil de fer et il a le mouvement relatif, complète à la magnétisation axiale du fil de fer.

Organisation de l'échantillonnage: lorsque le câble et le capteur ont le mouvement relatif,l'élément Hall composé du canal d'échantillonnage transformera la condition de changement de fuite du flux magnétique du câble en signal de tension de simulation.
