Détecteur de défauts par ultrasons HUATEC 20-2000Hz FD560 avec suppression du rejet 0 à 80% hauteur d'écran

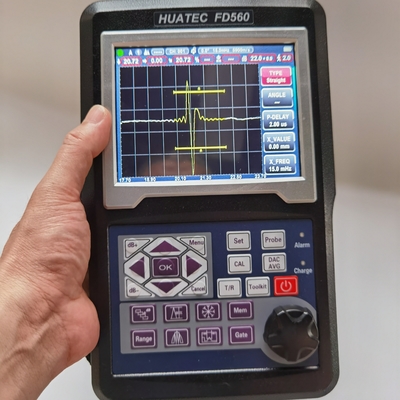

Détecteur de défauts par ultrasons HUATEC FD560

★ Dialogue interactif convivial aide les opérations comme l'étalonnage, faire des courbes, etc.

★Tous les outils dont vous avez besoin: DAC, AVG, TCG, AWS, etc.

★Fréquence de répétition des impulsions: 20 à 2000 Hz, réglage précis, balayage à grande vitesse, pas de manquement.

★Rapport signal/bruit élevé, écho clair et stable, conception anti-bruit, parfait pour les conditions de travail difficiles.

★L'AD à 12 chiffres, l'échantillonnage à grande vitesse permet d'obtenir un meilleur schéma d'écho avec tous les détails.

★Je peux utiliser la fréquence de la sonde 20M parfaitement.

★Enregistrement vidéo de détection de défauts en temps réel, stockage de données USB illimité.

★Connexion de la dent bleue à un appareil mobile pour générer et imprimer des rapports de détection sur place.

★IP65, boîtier en gel de silice, résistant à l'eau et à la poussière, solide et durable.

★La batterie dure 10 heures avec une seule charge.

Les spécifications

Portée: 0 à 10000 mm, à vitesse d'acier

Vitesse du matériau: 100 ‰ 20 000 m/s

Fréquence de répétition de l'impulsion:20-2000 Hz

Plage dynamique: ≥ 38 dB

Linearité: horizontale: +/- 0,2%, verticale: 2,5%, précision de l'amplificateur +/- 1 dB.

Puissance de résolution:> 40 dB (5P14)

Résidus de sensibilité: > 62 dB

Rejet (suppression): 0 à 80% de la hauteur de l'écran complet

500 indépendance de configuration, tout critère peut être entré librement, nous pouvons travailler dans la scène sans bloc de test;

Grande mémoire de 1000 A graphique

Mode d'essai: écho par impulsion, double élément et transmission directe

Types de sonde: simple droite, à angle unique, double droite, double angle, à travers, rampant, surface

Moniteurs de porte: deux portes indépendantes contrôlables sur toute la plage de balayage

Unités: pouces ou millimètres

Besoins en énergie: lignes principales CA 100-240 VAC, 50-60 Hz

Délai d'affichage: -20 à 3400 μs

Décalage/décalage zéro de la sonde: 0 à 99,99 μs

Accumulateur lithium-ion rechargeable interne de 7,2 V à 5200 mAh

10 heures de temps de fonctionnement nominal en fonction de la luminosité de l'écran

4 heures de charge typique

H × W × D ((mm):220 × 175 × 40 (mm)

Poids:10,0 kg

Température de fonctionnement: -10 à 50 °C

Température de stockage: -30 à 50 °C

L'énergie d'impulsion: 70V, 100V, 200V, 300V, 400V, 500V est sélectionnable

Correction: demi-onde positive, demi-onde négative, pleine onde, système RF

Largeur de bande (bande passante de l'amplificateur): 0,2 à 25 MHz

Moniteurs de porte: deux portes indépendantes contrôlables sur toute la plage de balayage

Sensitivité: 120 dB max à une résolution sélectionnable de 0.1, 1.0, 2.0, 6,0 dB.

Connexions de transducteurs: BNC ou LEMO

C' est amusant.Les projets

Affichage automatique de l'emplacement précis du défaut ((Passe d,niveau p,distance s,amplitude,sz dB,ф).

dimensionnement des défauts: dimensionnement automatique des défauts en utilisant AVG ou DAC/TCG, vitesse de signalement de l'acceptation ou du rejet des défauts.

Étalonnage automatique du transducteur: point zéro, angles, bord avant et vitesse du matériau (V2 et deux trous)

Convient à réaliser et à utiliser DAC/TCG et AVG pour évaluer l'écho, la courbe peut être modifiée et compensée.

En connectant U-Disk, l'unité peut obtenir une mémoire illimitée.

Il y a 17 normes dans l'unité.

Connexion à un appareil mobile pour générer et imprimer des rapports de détection sur place. AWS D1.1.

Fonction de correction de surface courbée.

Fonction de mesure de la hauteur de fissuration.

Porte d'agrandissement: répartition de la portée de la porte sur toute la largeur de l'écran.

Fonction de gain automatique

Enveloppe: affichage simultané de la balade A en direct à une fréquence de mise à jour de 70 Hz et enveloppe de la balade A

l'affichage

Retenir le pic: comparer les formes d'onde des pics gelés aux A-Scans en direct pour interpréter facilement les résultats des tests.

Scan Freeze: Le freeze d'affichage contient les données de forme d'onde et de trajectoire sonore.

Alarme: bip et LED.

L'horloge en temps réel.

Remplissez l'écho.

Marque de capture.

Couleur écho à l'intérieur de la Porte.

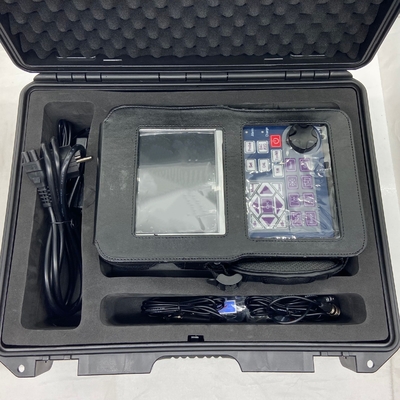

Paquet d'instruments de base

Détecteur de défauts à ultrasons portable FD560

Transducteur de faisceau droit (2,5 MHz, Φ20)

Transducteur de faisceau d'angle (4 MHz, 8 mm × 9 mm, 60°)

Le câble d'interconnexion pour le transducteur (BNC-LEMO 00,ou optionnellement LEMO 01- LEMO 00)

Batterie rechargeable au lithium-ion, 8 ampères par heure

Énergie/unité de charge

Manuel d'utilisation en anglais

Certificat d'étalonnage HUATEC

Logiciel d'application

- Une ceinture
