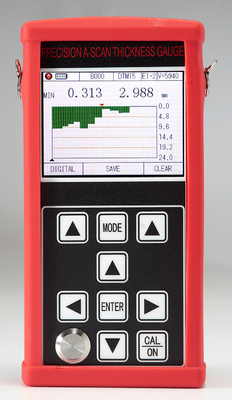

TG-6200 Testeur d'épaisseur de revêtement par ultrasons non métallique portatif

TG-6200 Testeur d'épaisseur de revêtement à ultrasons non métallique portatif

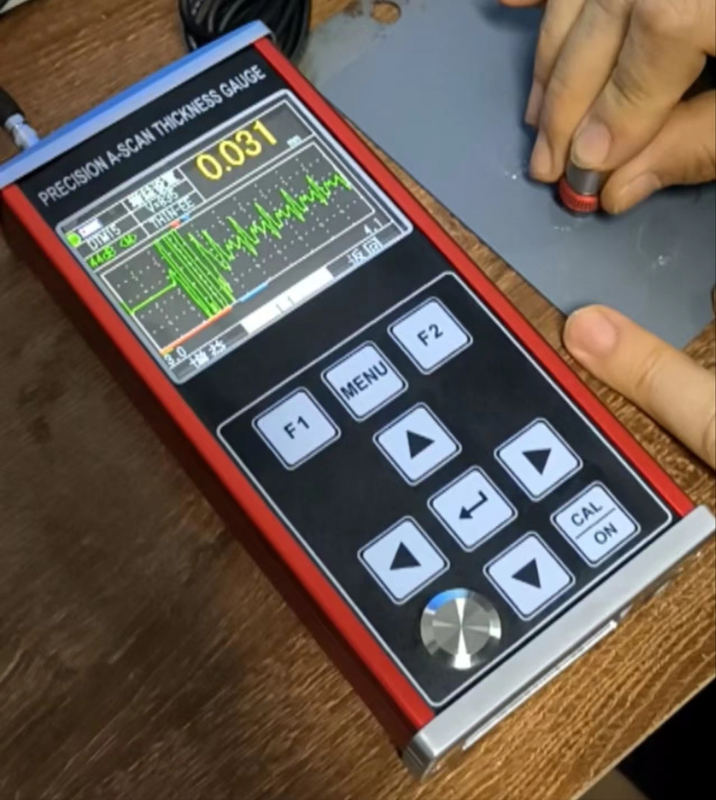

Étalon d'épaisseur de revêtement non métallique portatif avec affichage numérique et fonction de balayage A/B. The principle of pulsed reflection ultrasonic thickness measurement is applicable to the measurement of ultra-thin film material or coating thickness that can make ultrasonic wave propagate in it at a constant speed and can be reflected from its backLa résolution de mesure est de 0,001 mm, la plage de mesure est aussi fine que 0,02 mm et l'épaisseur du revêtement et du substrat peut être mesurée simultanément.

Ce produit peut être utilisé dans le pétrole, l'industrie chimique, la métallurgie, la construction navale, l'aérospatiale, l'énergie et autres domaines.

Fonction principale

● large plage de mesure, épaisseur minimale de mesure, revêtement 20um, épaisseur maximale de mesure 1800mm;

● Mesure d'épaisseur de haute précision, résolution de mesure maximale jusqu'à 0,001 mm; résolution répétable jusqu'à ± 0,002 mm;

● mode A-scan, mode B-scan, mode d'affichage numérique;

● Avec des fonctions de mesure par revêtement et par écho à écho pour mesurer les matériaux avec peinture et revêtements sur la surface;

● La couche de revêtement et de peinture sur certains matériaux composites peut être détectée en fonction de la vitesse sonore différente du matériau,et l'épaisseur de chaque couche de plus de 10 matériaux multicouches peut être mesurée en même temps, et la valeur d'épaisseur de chaque couche peut être commutée sous le même écho;

● Une variété de mesures: mode THIN, MB-E, E-E, mode Auto pour répondre à la mesure de l'épaisseur de la pièce à usiner conventionnelle; mode THIN E-E pour la mesure du revêtement fin;

● Les modes numériques comprennent le mode de valeur d'épaisseur conventionnelle, le mode de différence/taux de réduction et le mode de valeur maximale;

● Mode de gain: gain automatique ou gain manuel;

● L'arrêt manuel et l'arrêt automatique peuvent être réglés, avec fonction d'économie d'énergie;

● peut utiliser une variété de spécifications différentes de sondes, de sondes jumelles et de sondes à cristal unique, jusqu'à supporter des sondes à haute fréquence de 20 MHz;

● Prend en charge le stockage de grande capacité, peut stocker simultanément 100 000 valeurs d'épaisseur, 500 groupes de forme d'onde de balayage A et 500 groupes de forme d'onde de balayage B;

● A une variété de méthodes d'étalonnage, prend en charge l'étalonnage à un point, l'étalonnage à plusieurs points et le mode d'étalonnage manuel, peut simultanément étalonner la vitesse du son et la position zéro de la sonde;Prise en charge de l'étalonnage du chemin V.

● Conversion impériale; les millimètres et les pouces peuvent être commutés;

● affichage en chinois et en anglais;

Matériau applicable

Mesurer l'épaisseur du revêtement sur les substrats métalliques et non métalliques (verre, composite, plastique, béton, bois, etc.)

Convient pour mesurer l'épaisseur des métaux (tels que l'acier, la fonte, l'aluminium, le cuivre, etc.), les plastiques, la céramique, le verre, la résine, la fibre de verre et d'autres bons conducteurs ultrasoniques.

The principle of pulsed reflection ultrasonic thickness measurement is applicable to the measurement of ultra-thin film material or coating thickness that can make ultrasonic wave propagate in it at a constant speed and can be reflected from its back.
