Testeur de courant d'Eddy à distance à plusieurs fréquences

Testeur de courant d'Eddy à distance à plusieurs fréquences

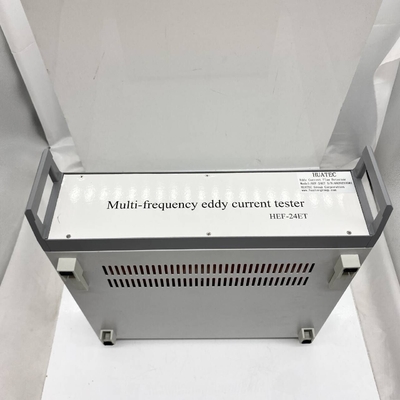

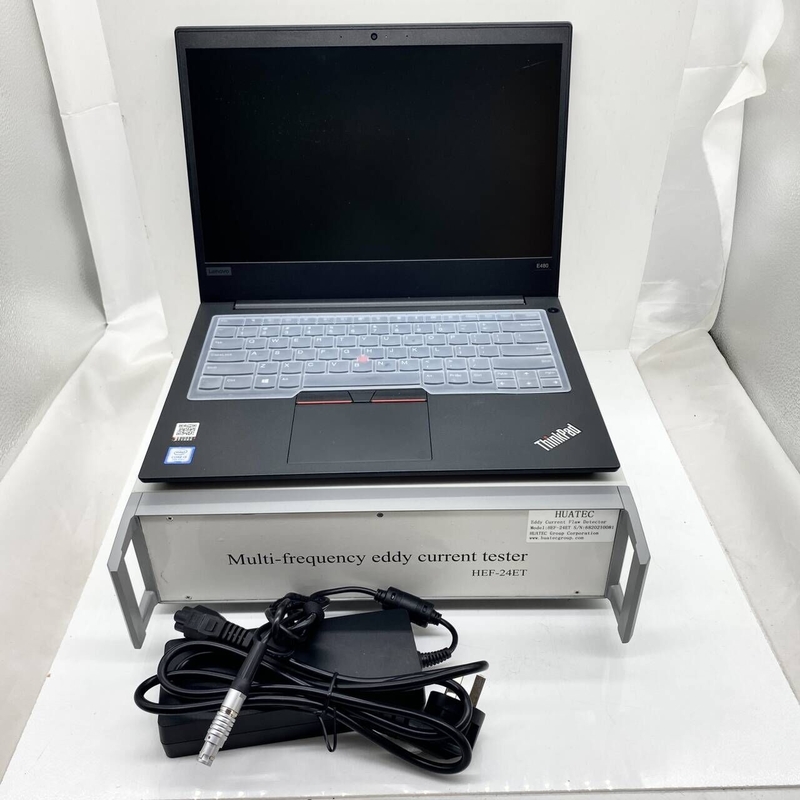

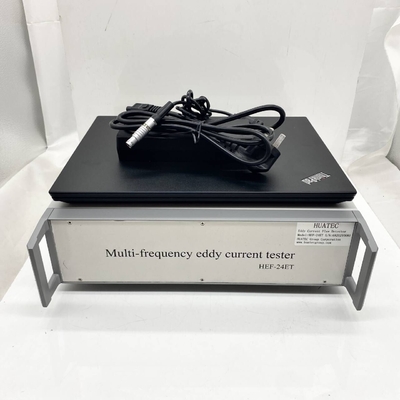

L'instrument d'essai de courant de tourbillon intelligent entièrement numérique à fréquences multiples HEF-24ET est une nouvelle génération d'appareils d'essai non destructeurs de courant de tourbillon.Avec l'adoption de la technologie numérique électronique la plus avancée, la technologie du courant tourbillon multi-fréquence et la technologie des microprocesseurs,Il peut réaliser une détection efficace des fissures des parois intérieures et extérieures des tuyaux métalliques ferromagnétiques et non ferromagnétiques en temps réel.

Le HEF-24ET dispose d'un ensemble complet de systèmes d'essai de courant de tourbillon intégrés aux systèmes classiques de test de courant de tourbillon multifrequence, multicanal,Il peut aussi s'avérer très performant., un appareil de test de courant de tourbillon intelligent polyvalent.

Avec quatre canaux de test relativement indépendants, le HEF-24ET peut recevoir quatre signaux absolus et quatre signaux de courant de tourbillon différentiel.l'instrument peut également être commuté en deux détecteurs de détection de courant de tourbillon à double fréquence avec deux connexions simultanées de sondeLa fréquence d'essai est de 50 Hz à 10 MHz avec une plage de fréquences variable pour les choix, et il a la fonction d'amplification faible des signaux d'essai et une forte capacité anti-interférences.Appliqué à l'essai des fissures du tube, avec une sonde à travers l'intérieur, il peut facilement détecter les défauts tels que les fissures de la surface de la paroi interne/extérieure, les fosses, la corrosion, l'amincissement, les matériaux de la paroi et les défauts internes.Et il a la fonction de contrôle automatique par ordinateur, affichage numérique, haute sensibilité aux tests, performances stables, etc.

Par conséquent, le HEF-24ET est particulièrement adapté à divers métaux en service (cuivre, titane, aluminium,la détection des défauts des tubes et des pièces métalliques, la mesure de l'épaisseur des parois et l'analyse d'évaluation dans l'énergie nucléaire, de l'énergie électrique, de la pétrochimie, de l'aérospatiale, de l'aviation et d'autres départements.tuyaux souterrains et tuyaux en fonte, etc..

Spécification

1. Plage de fréquences: 50 Hz à 10 MHz

2Deux fréquences sélectionnables indépendamment

3.3 unité de mélange (mélangeur automatique)

4- Mémoire de trace en temps réel de 4 signaux de courant tourbillon

5. gamme de gain: 0 ~ 99dB réglable en continu, le travail de chaque file 0.1dB étape

6- Rotation de phase: 0 ~ 359° réglable en continu, précision 1°.l'écran affiche instantanément le changement de phase dans l'impédance après les plans et l'amplitude du signal de courant de tourbillon et les valeurs de phase, pratique et intuitive

7Stimulation réglable de la sonde, 1-8

8Balance électronique numérique / analogique rapide

9Quatre plans d'impédance de trace et huit écrans d'analyse de courbe de ceinture interne,

10. l'affichage de la base de temps.

11. fonction de blanchiment retardé du chemin de mémoire

12. Dialogue homme-machine basé sur le menu (en anglais).

13Le système d'exploitation est WinXp, Win7, Win8

14. Mesures automatiques de l'amplitude et de la phase du signal, et la lecture lente (réglable) des signaux de courant tourbillon

15. Filtrage numérique: basse vitesse: 0 Hz ~ 2000 Hz, haute vitesse: 0 Hz ~ 2000 h.

16Fonction d'analyse de la configuration

17. peut être équipé de formes d'accès absolues, différentielles et d'autocomparation, y compris par type, type d'interpolation, type plat, point, rotation et autres sondes

18. Avec une phase / domaine d'amplitude unique non constante Alarme

19Port de sortie d' alarme matérielle multiple

20. sortie d'alarme en temps réel, sortie d'alarme retardée

21Le stockage de masse peut être assorti de diverses procédures d'essai et de données d'essai.

22Affichage de la tomodensité.

23. Affichage automatique des courbes de profondeur de phase / défaut

24. Un écran affiche le schéma de section de la conduite en service, le nombre de tubes testés et les signaux de test du courant de tourbillon.

25. Marques classifiées du schéma de section transversale du tuyau, pour former un tourbillon de test de courant

26- résultats statistiques classifiés (tableaux et affichage d'histogrammes), pour faciliter l'analyse cumulative des résultats des essais

27. Affiche automatiquement le calendrier et l' heure

28Système d'analyse des données facultatif

Applications

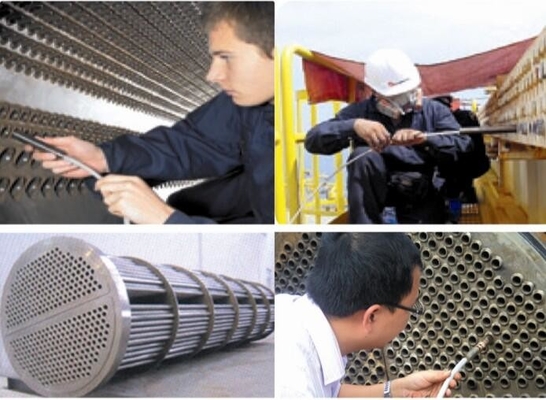

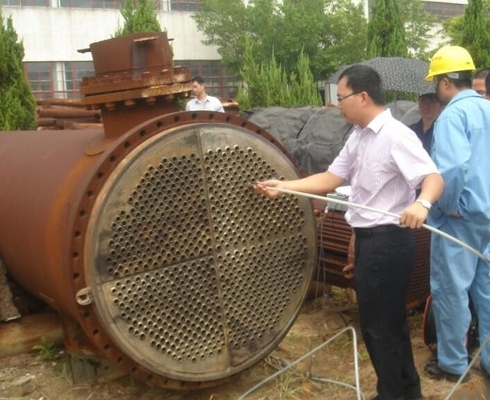

Applicable en particulier à l'énergie nucléaire, à l'électricité, à la pétrochimie, à l'aérospatiale, à l'aviation et à d'autres services de tuyaux en cuivre, titane, aluminium, zirconium et autres,pièces métalliques de la détection des défauts et des mesures de l'épaisseur des parois, ainsi qu'une variété de tests, d'analyses et d'évaluations de pipelines ferromagnétiques.
