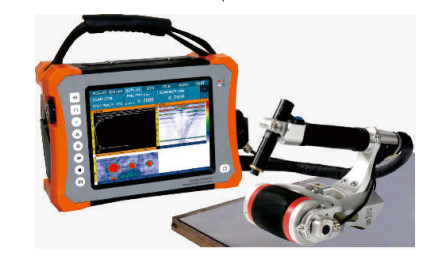

Écran tactile HPA-620PRT TFM 32 128PR Détecteur de défauts par ultrasons

Écran tactile HPA-620PRT TFM 32 128PR Détecteur de défauts par ultrasons
Écran tactile HPA-620PRT TFM 32 128PR Détecteur de défauts par ultrasons Écran tactile HPA-620PRT TFM 32 128PR Détecteur de défauts par ultrasons

Image Grand :  Écran tactile HPA-620PRT TFM 32 128PR Détecteur de défauts par ultrasons

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: HUATEC
Certification: CE
Numéro de modèle: HPA-620PRT, sous réserve de l'application de la présente directive.
Conditions de paiement et expédition:
Quantité de commande min: 1 pour cent
Prix: USD67850/set - USD76700/set
Détails d'emballage: Caisse d'emballage de carton
Délai de livraison: 7-10 jours ouvrables après acquit de votre paiement
Conditions de paiement: T/T, Paypal
Capacité d'approvisionnement: 10sets/month
Contact

Écran tactile HPA-620PRT TFM 32 128PR Détecteur de défauts par ultrasons

description de
Afficher: écran tactile 10.4-inch importer: 1 IPEX, 4 C5
Plage de température de fonctionnement: -10 ℃ ~ 40 ℃ Plage de température de stockage: -20 ℃ ~ 60 ℃
Note de protection entrante: IP65
Mettre en évidence:

détecteur de défauts à ultrasons à écran tactile

,

C Détecteur de défauts par échographie

,

Détecteur de défauts à ultrasons à réseau phasé

Écran tactile HPA-620PRT TFM 32:128PR Scanner de défaut par ultrasons


HUATEC HPA-620PRT est un détecteur de défauts 32 128PR phasé.

Il est équipé du module d'inspection par ultrasons conventionnel, du module TOFD, du module phasé conventionnel et du module d'imagerie TFM, permettant le balayage simultané de TOFD et de phasé,ainsi que des sondes à double matriceDoté d'un écran tactile imperméable à l'eau et à l'huile et d'une capacité d'enregistrement des données de test en cours complet, le HUATEC HPA-620PRT est un détecteur de défauts TFM Phased Array avancé avec fonction de balayage C.


Paramètre:


Les canaux
Le mode Mode PA/TFM Mode UT Mode TOFD
Numéro 32:128 2 2
Paramètre physique
Affichage 10Écran tactile de 4 pouces
Importation 1 IPEX, 4 C5
Ports d'entrée/sortie 2 périphériques USB 3.0 (HOST), 1 périphérique USB 2.0 (HOST)
DP ((DisplayPort) (peut être transféré vers HDMI)
Le WIFI
Port d'encodage LEMO 1B
Port d'entrée/sortie TTL
GPS - Oui, oui.
Réservation Interne: 64 Go; Externe: disque flash USB
Le poids 5 kg (sans batterie)
Les dimensions Pour les véhicules à moteur électrique
Je ne sais pas.
AC 100 V à 240 V 50 Hz/60 Hz
DC 13.5V
Type de batterie Piles au lithium
Capacité de la batterie Piles doubles, chacune < 100Wh
Durée de la batterie ≥ 4,5 heures
Température Plage de température de fonctionnement: -10°C à 40°C
Plage de température de stockage: -20°C à 60°C
Classification de la protection contre les intrusions Pour la protection contre la corrosion
UT
RPF 25 Hz à 10 kHz
Voltage du transmetteur 75V à 250V (50Ω charge)
Largeur d'impulsion 30ns~1000ns, avec une étape de 5ns
Amortissement 400Ω, 80Ω
Taux d'échantillonnage 100 MHz
Largeur de bande 0Pour les appareils à commande numérique
Les gains 0Pour les appareils de surveillance des risques
Surplus de sensibilité ≥ 60 dB (largeur de bande étroite), ≥ 52 dB (largeur de bande) (2,5P20 transducteurs, 200 mmφ2 trous à fond plat)
Erreur de linéarité verticale Jusqu'à 3%
Erreur de linéarité horizontale ≤ 0,1%
Résolution ≥ 26 dB ((2.5P20)
Dimension dynamique ≥ 30 dB
Filtreur Passage haut, passage bas et passage à bande étroite multiple
Réparation RF (mode TOFD), ondes complètes, demi-ondes +, demi-ondes
Les canaux 2 chaînes
Couverture maximale 10000 mm (en ondes longitudinales en acier)
Porte A/B/G
Étoile de la Porte Pleine gamme
Largeur de la porte Début de la porte à pleine portée
seuil de porte 1 à 99%
Alerte électrique Son/optique
Point de mesure Vue avant/peak
TCG 16
Array/TFM en phase
Les canaux 32:128
Maximum d'ouverture 32 éléments
Éléments max 128 éléments
Loi de la concentration ≥ 1024
Angle de balayage -89° à 89°
Étalonnage Velocité, retard, TCG, ACG, codeur
Volume de l'essai Pour les véhicules à moteur
Incrément d'angle min 0.1° (réglage automatique)
Taux d'échantillonnage 100 MHz, 10 bits
Réparation Pleine vague
Hauteur de l'écran 800% de la hauteur de l'écran (max)
Gain analogique réglable 80 dB
Maximum de PRF 20 kHz
Voltage du transmetteur Le débit de la charge est de 20 V à 110 V ((50Ω)
Type de pulsation Vague carrée bipolaire
Largeur d'impulsion 30ns~1000ns, étape à 5ns
Largeur de bande 0La fréquence d'écoulement est de 0,5 MHz à 20 MHz (−3 dB).
Filtreur Passage haut, passage bas, passage à bande étroite multiple
Déclenchement Encodeur, basé sur le temps
Point de mesure Vue avant/peak
Lecture Amplitude; trajectoire du faisceau; horizontale; profondeur
Résolution de mesure 0.5 mm
Mode de numérisation L/S/C/D “scan, TFM
Longueur de l'analyse ≥ 15 mètres
Vitesse de balayage ≥ 30 mm/s
Imagerie par TFM En direct en 2D
Nombre de points focaux dans la GTF Un maximum.000, 000 points
Imagerie 3D de reconstruction - Oui, oui.


Le champ d'application:

Inspection des soudures classiques

Inspection par balayage en série C des matériaux composites

Inspection des boulons et des tuyaux vissés

Inspection des joints en PE

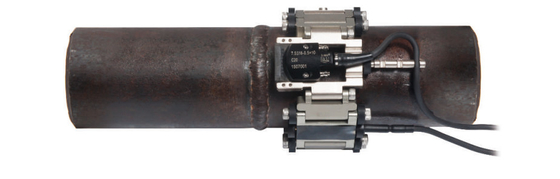

Solution de l'inspection des soudures de tubes de petit diamètre


Caractéristiques:

Canaux d'inspection

  • 38Module de séquence en phase
  • Module d'imagerie TFM
  • Numérisation simultanée du TOFD et du tableau par phases
  • Prend en charge les sondes à double matrice
  • TOFD à deux canaux; essai ultrasonique classique à deux canaux

La fonctionnalité du HPA-620PRT offre une grande satisfaction des utilisateurs aux exigences variées.


Module de matrice en phase

  • Inspection du MTF par onde longitudinale; inspection du MTF par onde transversale
  • Inspection TFM de la soudure à bout; inspection de la soudure à bout conventionnelle; inspection de la soudure à bout conventionnelle (avec numérisation simultanée du TOFD et de la matrice par phases)
  • Inspection par tomodensitométrie TFM et inspection par tomodensitométrie classique des plaques
  • Inspection par MTF et inspection classique des boulons
  • Inspection de la TFM contre la corrosion; inspection de la corrosion classique
  • Inspection du TKY

Module TOFD

  • Réglage des paramètres de procédure; réglage des paramètres de sonde et de coin

Les utilisateurs sont en mesure de calculer les paramètres pertinents basés sur les paramètres de la sonde et de la procédure, y compris: PCS, couverture de balayage, couverture du fond, angles inclus du faisceau.


Affichage

  • Le HPA-620PRT est équipé d'un écran TFT de 10,4 pouces de qualité industrielle, avec fonctionnement tactile, offrant des affichages optimaux sous une forte lumière et à l'extérieur.

Conception de la procédure

  • Offrant des modèles de simulation de processus, le HPA-620PRT peut également construire un modèle en important les dimensions des objets via un logiciel CAO.Personnaliser le processus d'inspection dédié aux utilisateurs et fournir un service unique pour la gamme complète de solutions.Écran tactile HPA-620PRT TFM 32 128PR Détecteur de défauts par ultrasons 0Écran tactile HPA-620PRT TFM 32 128PR Détecteur de défauts par ultrasons 1Écran tactile HPA-620PRT TFM 32 128PR Détecteur de défauts par ultrasons 2Écran tactile HPA-620PRT TFM 32 128PR Détecteur de défauts par ultrasons 3
