Testeur de rugosité de surface à poche Ra Rz Rt Rq
Introduction générale

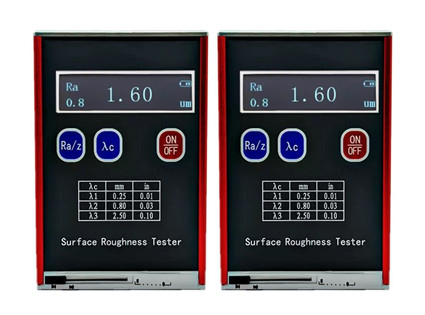

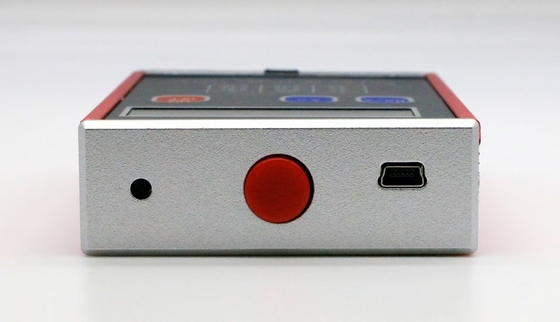

Le testeur de rugosité de surface de poche SRT-5000B est une nouvelle génération de série de testeurs de rugosité de surface.portabilité et performance stableLe testeur est largement utilisé pour mesurer la rugosité de surface de divers métaux et non-métaux.Sa structure intégrée de capteur et de corps principal et sa conception portative le rendent adapté à une utilisation sur les sites de production.
1Possède Ra, Rz, Rt, Rq.
2.Poche, facile à transporter, anti choc et vibration.
3L'étalonnage à un point est simple et facile à utiliser et peut être effectué rapidement par l'utilisateur.

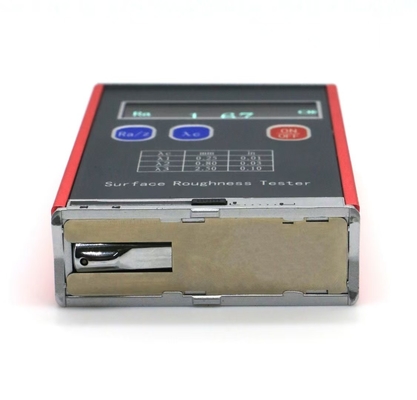

4Capteur céramique piézoélectrique, ferme et durable.
5.256*64 affichage OLED avec une luminosité élevée, une faible consommation d'énergie et un affichage de polices exquis.
6- Batterie au lithium rechargeable de grande capacité, longue durée de fonctionnement.
7- Je possède 0.25, 0.8, 2,5, trois types de longueur d'échantillonnage.
8- Une coque métallique, une forte capacité anti-interférence.
9. Conforme aux normes GB, ISO, DIN et JIS.
10Une puce DSP à grande vitesse, une grande vitesse de calcul.
11. Vitesse de calcul rapide, il suffit de 2 secondes pour compléter le calcul après le coup de mesure.
Principe de fonctionnement
Lorsque le capteur était entraîné par un conducteur pour effectuer un mouvement linéaire uniforme le long de la surface d'essai,le stylet qui touche la surface de travail se déplace de haut en bas le long de la surface de travail perpendiculairementSon mouvement est converti en signaux électriques, qui sont amplifiés, filtrés et transformés en signaux numériques par A/D.Les valeurs Rq et Rt sont ensuite affichées à l'écran.
Tableau de longueur d'échantillonnage recommandée
| R (μm) |
Rz (μm) |
Longueur d'échantillonnage λc (mm) |
| > 5 à 10 |
> 20 à 40 |
2.5 |
| > 2,5 à 5 |
> 10 à 20 |
| > 1,25 à 2.5 |
> 6,3 à 10 |
0.8 |
| > 0,63 à 1.25 |
> 3,2 à 6.3 |
| > 0,32 à 0.63 |
> 1,6 à 3.2 |
| > 0,25 à 0.32 |
> 1,25 à 1.6 |
0.25 |
| > 0,20 à 0.25 |
> 1,0 à 1.25 |
| > 0,16 à 0.20 |
> 0,8 à 1.0 |
| > 0,125 à 0.16 |
> 0,63 à 0.8 |
| > 0,1 à 0.125 |
> 0,5 à 0.63 |
| > 0,08 à 0.1 |
> 0,4 à 0.5 |
| > 0,063 à 0.08 |
> 0,32 à 0.4 |
| > 0,05 à 0.063 |
> 0,25 à 0.32 |
| > 0,04 à 0.05 |
> 0,2 à 0.25 |
| > 0,032 à 0.04 |
> 0,16 à 0.2 |
| > 0,025 à 0.032 |
> 0,125 à 0.16 |
| > 0,02 à 0.025 |
> 0,1 à 0.125 |
Paramètres techniques
1.Paramètres (μm):Ra, Rz, Rq, Rt
2.Longueur de traverse (mm):6
3.Longueur d'échantillonnage (mm):0.25, 0.80, 2.50
4.Longeur d'évaluation (mm):1.25, 4.0, 5.0
5.Période de mesure (μm):Ra, Rq: 0,05 à 15,0 Rz, Rt: 0,1 à 50
6.Erreur d'affichage: ± 10 nm + 0,1 A
7.Répétabilité de la valeur affichée:<6%
8.Stylus:Radius de pointe de diamant:10 μm±1 μm Angle de pointe de diamant:
9- Force de mesure stationnaire et ses variantes du stylet:
Force de mesure stationnaire: ≤ 0,016N
Variation de la force de mesure: ≤ 800 N/m
10.Pression du dériveur du capteur: ≤ 0,5 N
11- La batterie:3Batterie au lithium-ion de 7 V
12.Dimensions globales: 106 mm × 70 mm × 24 mm
13.Poids: 200 g
14Conditions de fonctionnement:
Température: -20°C à 40°C
Humidité relative: < 90%
Aucune vibration, aucun milieu corrosif
15Conditions de stockage: température: -25°C à 60°C Humidité relative: < 90%
-
-
| |
Partie |
Quantité |
| La norme |
L'hôte SRT-5000B |
1 |
| Adaptateur secteur 5V |
1 |
| câble USB |
1 |
| Manuel d'utilisation |
1 |
| Carte de garantie |
1 |
| Certificat de calibrage |
1 |
| Liste d'emballage |
1 |
| Certificat qualifié |
1 |
| Équipement |
1 |
| Optionnel |
Modèle d'échantillon standard |
1 |
| Support en verre |
1 |
-
