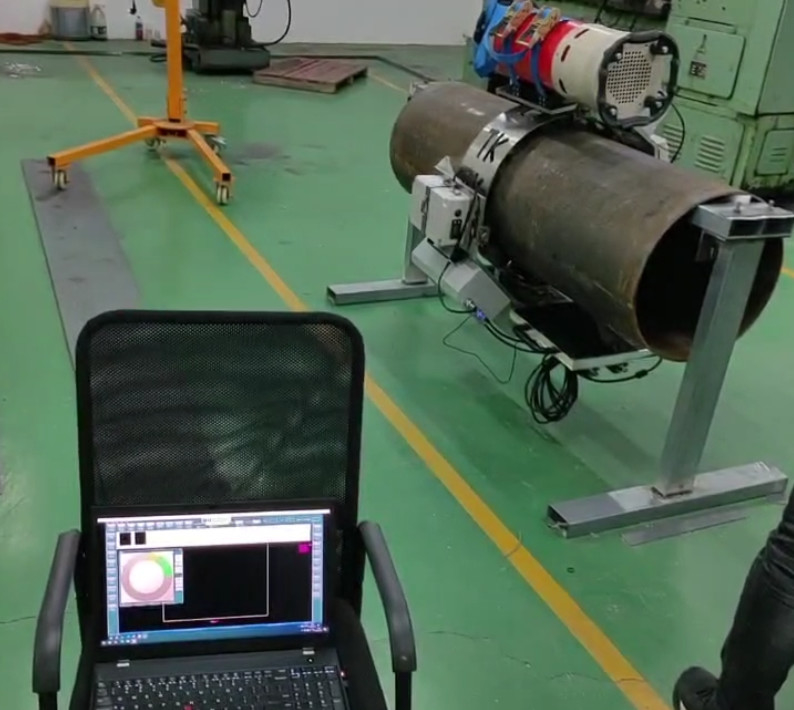

Système de détection de panneau HXPC-200A DR
1. Introduction générale
(1) Marque de l'équipement: HUATEC
(2) Modèle: HXPC-200A
(3) Les produitsVitesse de déplacement:≥ 100 mm/s;
(4) Le mode de marche adopte le type de voie pour assurer l'orientation verticale de la soudure: ±1 mm, l'orientation de la direction de marche
La précision est de ±1 mm.
(5) Il peut satisfaire aux exigences de conduite de la machine à rayonnement directionnel à double paroi à une seule ombre pour les pipelines d'un diamètre inférieur à 1600 mm;
(6) Utiliser le système de communication sans fil à double bande 5G, distance de commande: 100 mètres (terre ouverte);
(7) L'utilisation d'une alimentation intégrée à basse température par batterie au lithium de 36 V, facile à remplacer, peut fonctionner normalement à moins 40 °C;
(8) Heures de travail:plus de 8 heures;
(9) Consommation d'énergie: ≤ 150 W;
(10) Traction synchrone avec le véhicule d'escalade par mur de tube (scanner plat) pour compléter les exigences de détection de transillumination DR à double paroi et à une seule ombre

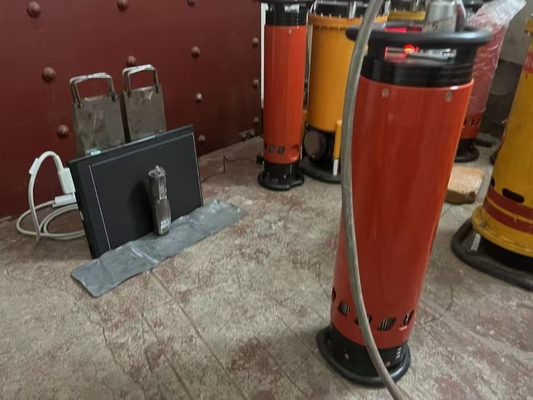

2Détecteur de défauts de rayons X portable
Nom de l'équipement: machine de détection des défauts par rayons X à haute fréquence portable à pression constante
| Modèle |
Les produits de l'annexe II sont classés dans la catégorie suivante: |
| Tubes à rayons X |
tubes métalliques en céramique |
| Mode d'alimentation du tube à rayons X |
tension constante |
| Plage de régulation de la tension du tube à rayons X |
50 à 300 kV |
| Étape de régulation de la tension du tube |
1 kV/étape
|
| Courant du tube à rayons X |
00,5-3,0 mA |
| Étape de régulation du courant du tube |
0.1 mA/étape |
| Temps d'exposition maximal |
99 minutes et 59 secondes
|
| Plage de réglage de haute pression de retard |
0 à 99 secondes
|
| Puissance maximale du tube à rayons X |
900 W |
| Fréquence de fonctionnement |
100 kHz
|
| Taille de la mise au point |
Pour les véhicules à moteur à commande électrique, la valeur de l'échantillon doit être égale ou supérieure à:
|
| Épaisseur de pénétration |
65 mm (acier A3, focale 700 mm, film HUATEC D7, noir négatif ≥ 2.0, 10 minutes)
|
| Taux de charge temporaire |
100% (à température ambiante de 20°C, conditions de puissance maximale)
|
| Angle de rayonnement |
40° x 55° |
| Filtre interne |
1 mmBe |
| Filtre supplémentaire |
4 mm équivalent
|
| Taille de la tête du tuyau |
φ295 mmx775 mm (avec anneau de bout) |
| Poids de la tête du tube |
29 kg |
| Cable de raccordement |
50M |
| câble électrique |
10M |
| Taille du contrôleur |
465 mm x 154 mm x 323 mm
|
| Poids du contrôleur |
110,3 kg |
| Puissance d'entrée |
200 à 250 VAC, 47 à 400 Hz |
| Méthode de refroidissement par anode |
refroidissement par air forcé |
| Température ambiante admissible |
-20°C à +40°C |
3Les accessoires standard sont les suivants:
Machine d'escalade de paroi extérieure de tuyaux à détecteur de panneau DR
Machine à rayons X, machine d'escalade de paroi extérieure de tuyaux
Détecteur numérique de plaques 1024,76 μm, zone d'image 233 x 97 mm
Logiciels d'acquisition et de traitement d'images numériques
Ordinateur portable
Détecteur de défauts de rayons X à haute fréquence à pression constante (directionnel)
Relèche de guidage à chenille (personnalisée selon les exigences du client): Ø813 mm, Ø1016 mm, Ø1219 mm, Ø1422 mm 4 pièces.
