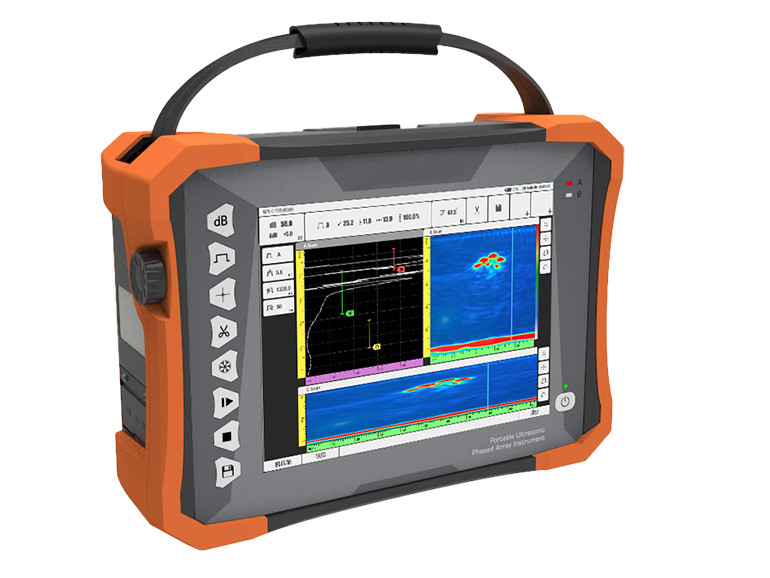

Détecteur de défauts par ultrasons à série de phases portable TOFD HPA-620

Détecteur de défauts par ultrasons à série de phases portable TOFD HPA-620
Détecteur de défauts par ultrasons à série de phases portable TOFD HPA-620 Détecteur de défauts par ultrasons à série de phases portable TOFD HPA-620

Image Grand :  Détecteur de défauts par ultrasons à série de phases portable TOFD HPA-620

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: HUATEC
Certification: ISO, CE, GOST
Numéro de modèle: HPA-620
Contact

Détecteur de défauts par ultrasons à série de phases portable TOFD HPA-620

description de
Canaux de séquence en phase: 32:128 Max Aperture: 32 éléments
Éléments max: 128 éléments Loi de la concentration: ≥ 1024
Angle de balayage: -89° à 89° Étalonnage: Velocité, retard, TCG, ACG, codeur
Mettre en évidence:

Détecteur de défauts par ultrasons à matrice de phases TOFD

,

Détecteur de défauts à ultrasons portable

Détecteur de défauts par ultrasons à matrice de phases HPA-620

Le HPA-620 est un détecteur de défauts 32 128PR.

Il est équipé du module d'inspection par ultrasons conventionnel, du module TOFD, du module phasé conventionnel, prenant en charge le balayage simultané de TOFD et de phasé,ainsi que des sondes à double matriceDoté d'un écran tactile imperméable à l'eau et à l'huile et d'une capacité d'enregistrement des données de test sur tout le parcours, le HPA-620 est un détecteur de défauts phasé avancé.



Paramètre:



Les canaux
Le mode Mode PA Mode UT Mode TOFD
Numéro 32:128 2 2
Paramètre physique
Affichage 10Écran tactile de 4 pouces
Importation 1 IPEX, 4 C5
Ports d'entrée/sortie 2 périphériques USB 3.0 (HOST), 1 périphérique USB 2.0 (HOST)
DP ((DisplayPort) (peut être transféré vers HDMI)
Le WIFI
Port d'encodage LEMO 1B
Port d'entrée/sortie TTL
GPS - Oui, oui.
Réservation Interne: 64 Go; Externe: disque flash USB
Le poids 5 kg (sans batterie)
Les dimensions Pour les véhicules à moteur électrique
Je ne sais pas.
AC 100 V à 240 V 50 Hz/60 Hz
DC 13.5V
Type de batterie Piles au lithium
Capacité de la batterie Piles doubles, chacune < 100Wh
Durée de la batterie ≥ 4,5 heures
Température Plage de température de fonctionnement: -10°C à 40°C
Plage de température de stockage: -20°C à 60°C
Classification de la protection contre les intrusions Pour la protection contre la corrosion
UT
RPF 25 Hz à 10 kHz
Voltage du transmetteur 75V à 250V (50Ω charge)
Largeur d'impulsion 30ns~1000ns, avec une étape de 5ns
Amortissement 400Ω, 80Ω
Taux d'échantillonnage 100 MHz
Largeur de bande 0Pour les appareils à commande numérique
Les gains 0Pour les appareils de surveillance des risques
Surplus de sensibilité ≥ 60 dB (largeur de bande étroite), ≥ 52 dB (largeur de bande) (2,5P20 transducteurs, 200 mmφ2 trous à fond plat)
Erreur de linéarité verticale Jusqu'à 3%
Erreur de linéarité horizontale ≤ 0,1%
Résolution ≥ 26 dB ((2.5P20)
Dimension dynamique ≥ 30 dB
Filtreur Passage haut, passage bas et passage à bande étroite multiple
Réparation RF (mode TOFD), ondes complètes, demi-ondes +, demi-ondes
Les canaux 2 chaînes
Couverture maximale 10000 mm (en ondes longitudinales en acier)
Porte A/B/G
Étoile de la Porte Pleine gamme
Largeur de la porte Début de la porte à pleine portée
seuil de porte 1 à 99%
Alerte électrique Son/optique
Point de mesure Vue avant/peak
TCG 16
Array de phases
Les canaux 32:128
Maximum d'ouverture 32 éléments
Éléments max 128 éléments
Loi de la concentration ≥ 1024
Angle de balayage -89° à 89°
Étalonnage Velocité, retard, TCG, ACG, codeur
Volume de l'essai Pour les véhicules à moteur
Incrément d'angle min 0.1° (réglage automatique)
Taux d'échantillonnage 100 MHz, 10 bits
Réparation Pleine vague
Hauteur de l'écran 800% de la hauteur de l'écran (max)
Gain analogique réglable 80 dB
Maximum de PRF 20 kHz
Voltage du transmetteur Le débit de la charge est de 20 V à 110 V ((50Ω)
Type de pulsation Vague carrée bipolaire
Largeur d'impulsion 30ns~1000ns, étape à 5ns
Largeur de bande 0La fréquence d'écoulement est de 0,5 MHz à 20 MHz (−3 dB).
Filtreur Passage haut, passage bas, passage à bande étroite multiple
Déclenchement Encodeur, basé sur le temps
Point de mesure Vue avant/peak
Lecture Amplitude; trajectoire du faisceau; horizontale; profondeur
Résolution de mesure 0.5 mm
Mode de numérisation L/S/C/D ¢scan
Longueur de l'analyse ≥ 15 mètres
Vitesse de balayage ≥ 30 mm/s

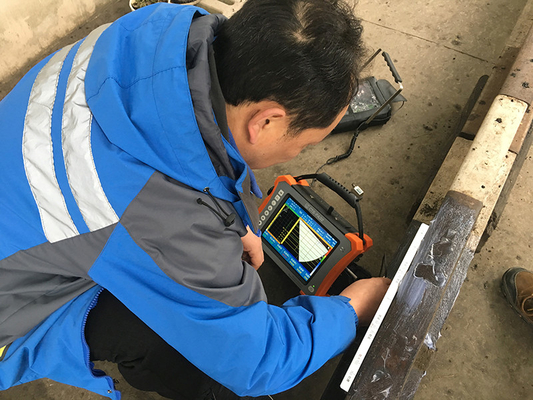

Le champ d'application:

  • Inspection des soudures classiques
  • Inspection par balayage en série C des matériaux composites par étapes
  • Inspection des boulons et des tuyaux vissés
  • Inspection des joints en PE
  • Résolution de l'inspection des soudures de tubes de petit diamètre

Caractéristiques:

Canaux d'inspection

  • 38Module de séquence en phase
  • Numérisation simultanée du TOFD et du tableau par phases
  • Prend en charge les sondes à double matrice
  • TOFD à deux canaux; essai ultrasonique classique à deux canaux

La fonctionnalité du HPA-620 offre une grande satisfaction des utilisateurs aux exigences variées.

Module de matrice en phase

  • Inspection conventionnelle de la soudure à bout; inspection conventionnelle de la soudure à bout (avec numérisation simultanée du TOFD et de la matrice par phases)
  • Inspection classique des plaques par scanner
  • Inspection classique des boulons
  • Inspection classique de la corrosion
  • Inspection du TKY

Module TOFD

  • Réglage des paramètres de procédure; réglage des paramètres de sonde et de coin

Les utilisateurs sont en mesure de calculer les paramètres pertinents basés sur les paramètres de la sonde et de la procédure, y compris: PCS, couverture de balayage, couverture du fond, angles inclus du faisceau.

Affichage

  • Le HPA-620 est équipé d'un écran TFT de 10,4 pouces de qualité industrielle, avec fonctionnement tactile, offrant des affichages optimaux sous une forte lumière et à l'extérieur.

Conception de la procédure

  • Offrant des modèles de simulation de processus, le HPA-620 peut également construire un modèle en important les dimensions des objets via un logiciel CAO.Personnaliser le processus d'inspection dédié aux utilisateurs et fournir un service unique pour la gamme complète de solutions.

Détecteur de défauts par ultrasons à série de phases portable TOFD HPA-620 0
