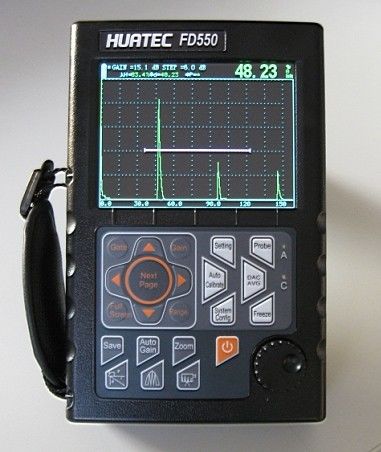

Détecteur de défauts à ultrasons à haute résolution
Principales caractéristiques:
Étalonnage automatique, gain automatique, gain de 0 à 130 dB
DAC,AVG,TCG,B scan,AWS,6dBDAC. Vous avez une idée?
Capture à grande vitesse et bruit très faible
Résistant à l'eau/à l'huile, à la poussière
Affichage de la forme d'onde à haut contraste à partir d'un écran lumineux
Des logiciels et des rapports puissants peuvent être exportés vers Excel
Affichage automatique de l'emplacement précis du défaut ((Pénombre d,niveau p,distance s,amplitude,sz dB,ф);
L'échangeur automatique à trois manettes (profondeur d,niveau p,distance s);
Étalonnage automatique du transducteur: point zéro, angles, bord avant et vitesse du matériau;
Pratique à faire et à utiliser DACTCG et AVG pour évaluer l'écho, la courbe peut être modifiée et compensée
les fonctions DAC de 6 dB;
500 indépendance de configuration, tout critère peut être entré librement, nous pouvons travailler dans la scène sans bloc de test;
Grande mémoire de 1000 A graphique
Scanner automatique du gain et du gain;
Le niveau de maintien et de mémoire maximaux;
Scanner B;
AWS D1. Je vous en prie.1
La durée de la vidéo est illimitée.
Des logiciels et des rapports informatiques puissants peuvent être exportés vers Excel;
batterie Li, durée de fonctionnement continue jusqu'à 12 heures;
Le logiciel intégré peut être mis à jour en ligne;
-
Autres fonctions d'assistant
- Le blocage de l'écran;
- degré d'écho automatisé;
- Les angles et la valeur de K;
- fonction de verrouillage et de déverrouillage des paramètres du système;
- Calendrier d' horloge électronique;
- Deux portes de réglage et une indication d'alarme;
- l'alarme de la porte et du DAC;
-
-
Les spécifications
| Titre |
Paramètre |
Titre |
Paramètre |
| Dimension de mesure (mm) |
0 10000 |
Mode de mesure |
Un, deux, trois. |
| Erreur de linéarité verticale |
Jusqu'à 3% |
Rejeter |
0 à 80% |
| Erreur de linéarité horizontale |
≤ 0,1% |
Le décalage d'impulsion (μs) |
-20 + 3400 |
| Les démangeaisons |
≥ 62 dB |
Nullement ((μs) |
0.0 ¢ 99.99 |
| Plage dynamique |
≥ 32 dB |
Type de port |
BNC ((Q9) |
| Le pouvoir de résolution |
≥ 36 dB |
Température de fonctionnement (°C) |
- 20 ¢ 50 |
| Plage de fréquences ((MHz) |
0.5 20 |
H × W × D ((mm) |
240 × 156 × 48 |
| Gain (dB) |
0 130 |
Poids (en kg) |
1.0 (avec batterie) |
| Vélosité du matériau ((m/s) |
1 000 15 000 |
|
|
-
Livraison standard:
Unité principale
2.5MHZ-ф20 sonde droite
4MHZ-8x9mm, sonde à angle de 60 degrés
Adaptateur d'alimentation 4A/9V
Le câble de connexion de la sonde (BNC à BNC)
Le câble de connexion de la sonde (BNC à Lemo 00)
Manuel d'utilisation
Boîtier de transport
Convertisseur RS232-USB
Les accessoires supplémentaires:
Logiciel de gestion des données
câbles de gestion des données RS232
Une sonde droite (5MHZ-ф20)
Une sonde droite (2.5MHZ-ф20)
Probe droite (2.25MHZ-ф20)
Pour les appareils de type à moteur à commande numérique:
La sonde d'angle (4MHZ-45 degrés, 8*9 mm)
La sonde d'angle (4MHZ-60 degrés, 8*9 mm)
La sonde d'angle (4MHZ-70 degrés, 8*9 mm)
La sonde d'angle (4MHZ-80 degrés, 8*9 mm)
La sonde d'angle (2MHZ-45 degrés, 8*9 mm)
La sonde d'angle (2MHZ-60 degrés, 8*9 mm)
La sonde d'angle (2MHZ-70 degrés, 8*9 mm)
L'angle de la sonde (2MHZ-80 degrés, 8*9 mm)
Probe T/R (5MHz-ф20 mm, mise au point 15 mm)
Probe T/R (2,5 MHz-ф20 mm, mise au point 15 mm)
Le câble de connexion à la sonde (BNC-BNC)
Cable de connexion à la sonde (BNC-Lemo 00)
Le câble de raccordement à la sonde (BNC-Lemo 01)
Le câble de raccordement à la sonde (Lemo 00-Lemo 01)
Piles à ion lithium
Adaptateur d'alimentation (4A/9V)
Le câble d'alimentation
Boîtier en cuir
-
