Plaquage en étain sur le cuivre en couche galvanisée

Placage d'étain sur le cuivre galvanisé couche de revêtement multifonction d'épaisseur d'épaisseur

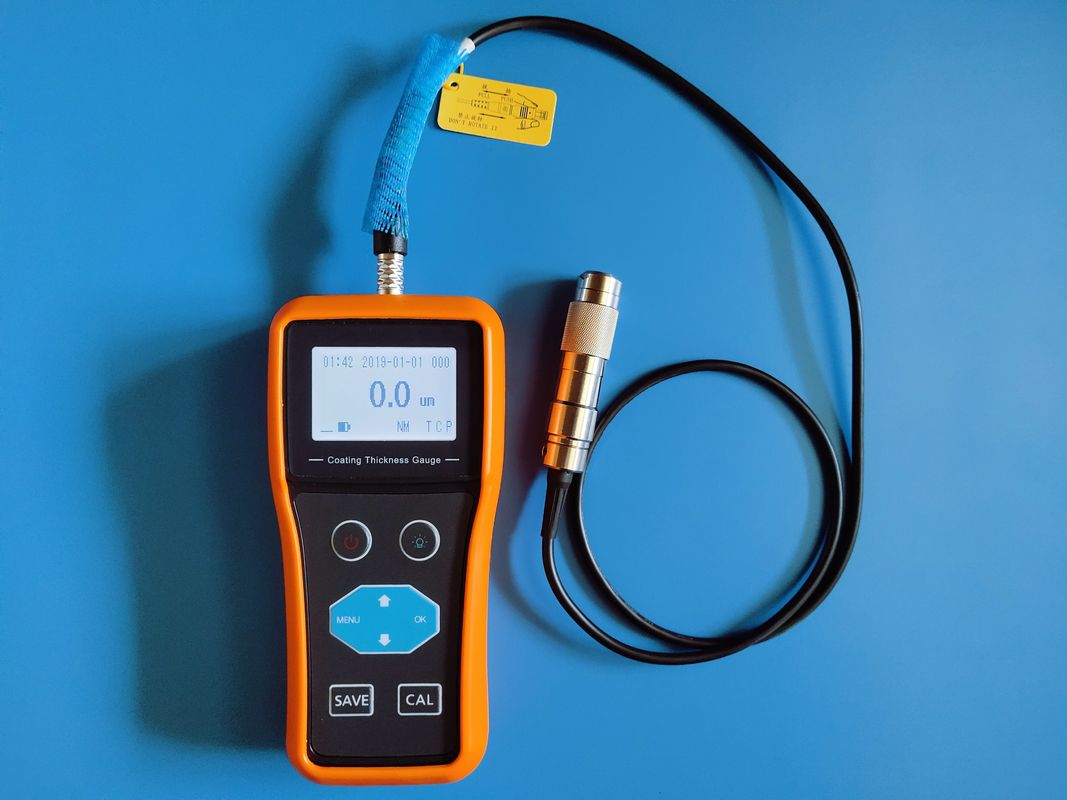

TG-6105 is a magnetic and eddy current portable coating thickness gauge, It can quickly, without damage, the precision to measure magnetic metal substrates (such as steel, iron, alloy and hard magnetic steel, etc.) on the magnetic coating thickness (such as zinc, aluminum, chromium, copper, rubber, paint, etc.) and nonmagnetic metal substrates (such as copper, aluminum, zinc, étain, etc.) sur l'épaisseur de la couche conductrice (comme le caoutchouc, la peinture, le plastique, le film d'oxydation anodique, etc.),

NM: Type de sonde, T: placage d'étain sur le cuivre, C: Compensation de température en temps réel, P: Mesure unique

Application:

Peut être utilisé en laboratoire, peut également être utilisé sur le site d'ingénierie, est largement utilisé dans l'industrie de la fabrication, de la transformation des métaux, de l'industrie chimique, de l'inspection des matières premières et d'autres domaines de test, est l'instrument nécessaire professionnel de la protection des matériaux.

Standard:

• GB / T 4956 - 2003 Mesure de l'épaisseur de revêtement des revêtements non magnétiques sur des substrats magnétiques - méthode magnétique
• GB / T 4957 - 2003 Mesure de l'épaisseur de revêtement des revêtements non conducteurs sur les métaux matriciels non magnétiques par méthode de courant de Foucaultage
• JJG 818 - 2018 Instrument de mesure d'épaisseur du type de courant magnétique et de Foucault
• JB / T 8393 - 1996 Instrument de mesure d'épaisseur de revêtement magnétique et de tourbillon
• GB / T 15675-2008 électrogalvanisation continue, plaque en acier revêtue en alliage zinc-nickel et bande d'acier
• GB / T 2518-2008 FEUILLE D'EACLE GALVANISÉE GALVANISE

Caractéristiques:

• adopte une puce d'échantillonnage de haute précision et un modèle d'étalonnage spécial, avec une technologie de compensation de température avancée en temps réel, peut atteindre une gamme complète de mesures précises et peut mesurer avec précision l'épaisseur de l'électroples ultra-mince et de la couche d'oxyde en dessous de 20UM
• peut être mesuré en même temps épaisseur de la couche galvanisée et poids unitaire (version gram)
• prend en charge une variété de spécifications de sonde, la sonde peut être réapprochée avec l'instrument principal après l'usure, prolongeant efficacement la durée de vie de la sonde
• A une mesure à point haute précision, une mesure de balayage, une mesure du poids unitaire (version de poids gram
• a un étalonnage à point zéro, un étalonnage d'un point, des fonctions d'étalonnage à deux points et de base, peut corriger automatiquement l'erreur système
• a la fonction du stockage des données et peut être regroupé aux données enregistrées pour l'analyse statistique
• Peut définir les limites supérieures et inférieures de la valeur d'épaisseur, au-delà de la plage d'alarme bourdonnante automatique
• Avec la fonction rapide de l'état de couplage, compréhension intuitive de l'état de mesure
• Affiche des informations riches, y compris la valeur d'épaisseur, l'état de couplage, les informations sur la quantité électrique, le temps de test, l'état de stockage, etc.
• Module Bluetooth intégré (version Bluetooth en option) et mini-USB, imprimante Bluetooth en option, et peut communiquer avec PC ou des périphériques de terminal intelligents pour la transmission de données filaire et sans fil
• Prend en charge la mesure en ligne en temps réel, le contrôle des instructions (version d'instruction), le logiciel hôte peut être mis à niveau
• Peut être équipé de RS232, interface de communication RS485, facultative pour le modèle en ligne
• Peut être un capteur de mesure d'épaisseur personnalisé et un capteur d'épaisseur

Paramètres techniques:

Guide de sonde de la série TG-6105

Type de sonde		Sonde F (Induction magnétique)						N sonde(courant d'Eddy)
Usage		Revêtement non magnétique sur le substrat de métal magnétique						Revêtement non conducteur sur le substrat métallique non magnétique
Type de sonde		FM	FL	Fx	Ft	FS	Fh	Nm	Nl
Plage de mesure (μm)		0 ~ 1500	0 ~ 3000	0 ~ 10000	0 ~ 1500	0 ~ 500	0 ~ 3000	0 ~ 1500	0 ~ 3000
Précision de mesure (μm)	Étalonnage de base	± (0,5 + 1% h)	± (1 + 2% h)	± (1 + 3% h)	± (1 + 1% h)	± (0,5 + 1% h)	± (1 + 2% h)	± (0,5 + 1% h)	± (1 + 2% h)
	Étalonnage à point zéro	± (1 + 2% h)	± (1 + 3% h)	± (2 + 5% h)	± (1 + 2% h)	± (1 + 2% h)	± (1 + 3% h)	± (1 + 2% h)	± (1 + 3% h)
Min. Rayon de courbure		convexe 1,5 mm	convexe 1,5 mm	convexe 10 mm	convexe 1,5 mm	convexe 1 mm	convexe 1,5 mm	convexe 3 mm	convexe 6 mm
Min. Rayon de zone		Φ7 mm	Φ7 mm	Φ40 mm	Φ7 mm	Φ3 mm	Φ7 mm	Φ5 mm	Φ7 mm
Épaisseur critique de la plaque		0,5 mm	0,5 mm	2 mm	0,5 mm	0,2 mm	0,5 mm	0,3 mm	1 mm
Température (° C)		0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 300	0 ~ 50	0 ~ 50
Direction de mesure
Étendue de l'application commune		Sonde standard   Couche de peinture de revêtement conventionnelle, etc.	Couche de peinture de sonde plus épaisse, revêtement par pulvérisation, etc.	Couche anti-corrosion de sonde ultra-épais,   Couche de protection contre les incendies, etc.	La zone étroite à l'intérieur du tuyau avec une sonde à angle droit	Petite sonde, petite pièce, fermeture, etc.	La sonde à haute température peut supporter une température élevée de 300 ℃	Couche d'oxyde de sonde standard, revêtement par pulvérisation,   Étain plaqué en cuivre, chromé plaqué	Revêtement de sonde plus épais, revêtement de peinture, etc.

Guide du modèle de la série TG-6105

Remarque: RS232 / 485 et autres ports de communication facultatifs pour le modèle en ligne
