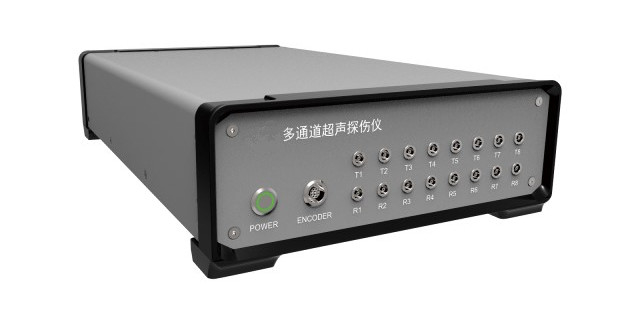

Système à ultrasons multicanal HFD-UT8C 25 à 10 kHz

Les données de référence doivent être fournies conformément à l'annexe I.Système à ultrasons multicanal

La série HFD-UT2C/UT4C/UT8C/1616C/UT40C est notre nouvelle plateforme d'acquisition de données ultrasoniques multicanal et de développement secondaire.réception du signal d'écho, les fonctions d'amplification, d'acquisition et de traitement de l'AD.En outre, il fournit les développements secondaires pour l'utilisateur de développer de nouveaux logiciels - Le traitement des données enregistrées par le HFD-UT2C ~ UT40C permet aux utilisateurs de personnaliser les fonctions et les interfaces, puis les intégrer dans le système pour former une variété de systèmes d'application par ultrasons.

HFD-UT8C signifie que l'instrument dispose de 8 canaux UT et que les canaux sont bloquables.

* Remarque: si vous avez besoin de plus de canaux, veuillez prendre en considération le HFD-UT40C, qui prend en charge 40 canaux UT.

Les spécifications:

Principe structurel:

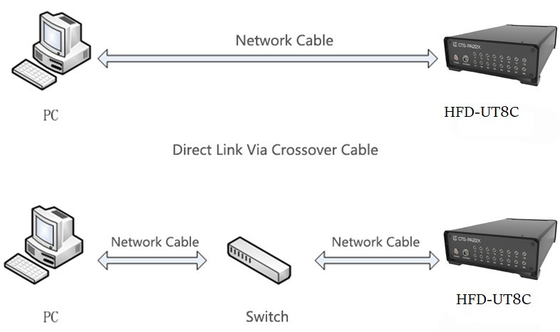

Le HFD-UT8C est un module indépendant, qui est relié à l'hôte de surveillance par le câble réseau.Le logiciel exécuté sur l'hôte de surveillance envoie des instructions au HFD-UT8C via l'interface réseau, et reçoit les données renvoyées par le HFD-UT8C, comme indiqué sur la figure ci-dessous.

Caractéristiques:

Développements secondaires

• Fournir un ensemble complet d'échantillons de programmes clients DEMO code source.Les utilisateurs peuvent se référer au code DEMO pour le développement secondaire ou ajouter des fonctions directement au code DEMO pour le développement.
• L'accès à la programmation secondaire, conçu avec soin, permet une programmation intuitive et simple, avec le support du débogage manuel.L'utilisateur peut envoyer manuellement les instruments au HFD-UT2C~UT40C pour tester l'effet de la modification des paramètres.

Des caractéristiques physiques remarquables

• Circuit d'excitation par ultrasons intégré interne, forme d'onde carrée négative, tension réglable de - 25V à - 300V, largeur d'impulsion réglable de 30ns à 1000ns,correspondance maximale avec différents types d'éléments de transmission.
• Intégré à l'intérieur avec la plupart des fonctions de traitement et de détection des signaux requises par l'instrument de détection des défauts par ultrasons, telles que la compression à ondes A, la détection des portes, la mesure de la trajectoire sonore,et ainsi de suite., vous pouvez rapidement mettre en place un système de détection de défauts par ultrasons standard.
• Offre des données brutes pour le traitement par l'utilisateur en envoyant des données brutes d'acquisition AD aux clients
