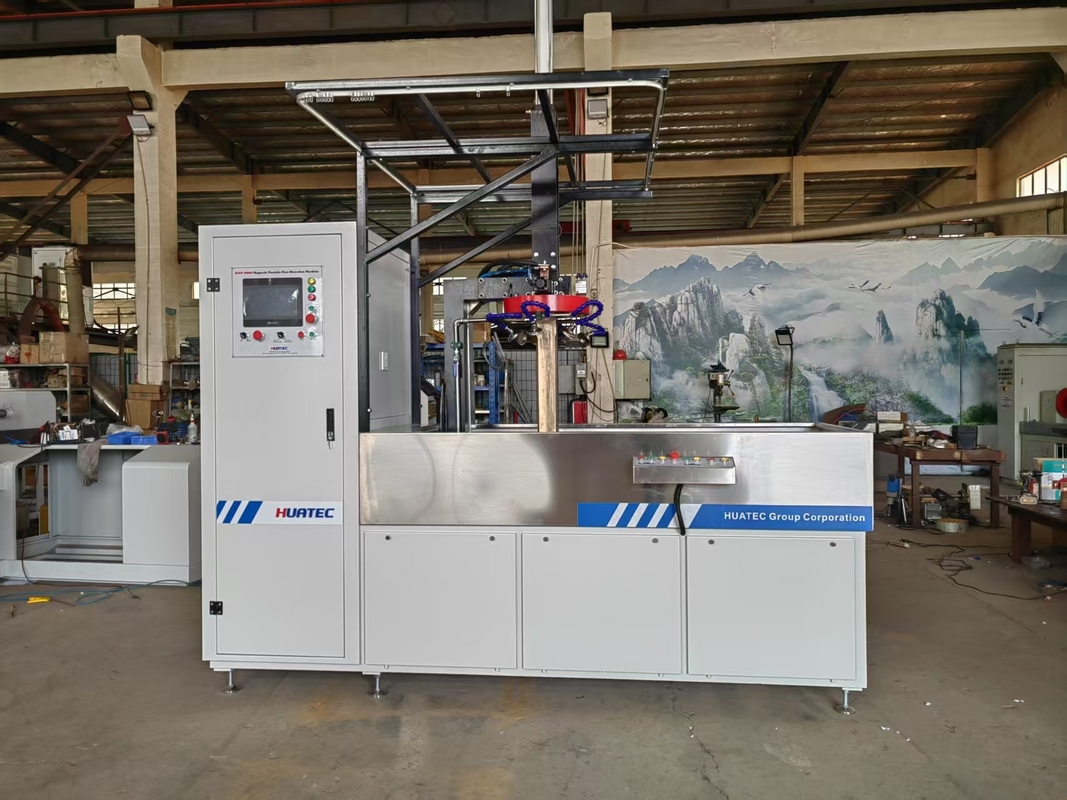

Détecteur de particules de champ fluorescent à fuite magnétique HMP-4000

HMP-4000 Fuite magnétiqueFluorescentsDétecteur de particules de champ

Principe de travail

Utilisation de l'interaction entre le champ magnétique de fuite et la poudre magnétique au point de défectuosité de la pièce.Elle profite de la différence entre la perméabilité des défauts de surface et des défauts proches de la surface des produits sidérurgiques (tels que les fissures).Les caractéristiques caractéristiques de l'acier sont les caractéristiques de la perméabilité magnétique, l'inclusivité des scories, les lignes de cheveux, etc.) et la perméabilité magnétique de l'acier, le champ magnétique à la discontinuité de ces matériaux sera déformé après magnétisation,formant une partie de la fuite de flux magnétique et générant un champ de fuite magnétique, en utilisant les caractéristiques de la fuite magnétique au point de défaut pour absorber la poudre magnétique,en attirant ainsi la poudre magnétique pour former une accumulation de poudre magnétique au point de défectuosité - marques magnétiques, dans des conditions d'éclairage appropriées, la localisation et la forme du défaut sont révélées en conséquence.

Application du projet

Il est conçu pour détecter les micro-défectuosités de surface et proches de la surface (par exemple, fissures, inclusions de scories) de pièces ferromagnétiques (tels que boulons, broches, boîtiers, engrenages, anneaux d'engrenages, vilebrequins, etc.).) causée par la forge, éteindre, broyer, fatiguer et autres procédés.

Normes de conformité

Détecteur de défauts de particules magnétiques: GB/T 8290¢ 2011

Conditions d'observation pour l'inspection des particules magnétiques: GB/T 5097-2020 / ISO 3059:2012

Norme ASTM: Méthode de détection des particules magnétiques ASTM E1444-01

Les normes de l'UE et internationales: DIN EN ISO 9934-22003

Paramètres techniques

Région de détection: Diamètre: 0 ∼ 260 mm, Longueur: 1200 mm (région personnalisable 0 ∼ 3000 mm)

Méthode de détection: détection de particules magnétiques fluorescentes ou non fluorescentes

Méthode de magnétisation: magnétisation de circonférence, longitudinale et composite

Distance entre les électrodes: réglable à 0·1200 mm, plage personnalisable à 0·3000 mm

Mécanisme de serrage: serrage manuel/pneumatique

Courant de magnétisation: 0-4000 A

Effets de démagnétisation: magnétisme résiduel < 0,3 mT

Sensitivité: affichage clair sur une éprouvette standard de type A1 (15/50 μm)

Énergie électrique: trois phases à cinq fils AC 380V 50Hz

Configuration standard:

Unité principale d'inspection des particules magnétiques

NumériqueAmpère

Étanches à la lumièreChambre noire avec rideau de protection

Lampe UV en suspension

Particules magnétiques fluorescentes

Tuyaux d'essai de concentration de suspension magnétique

Magnétomètres
