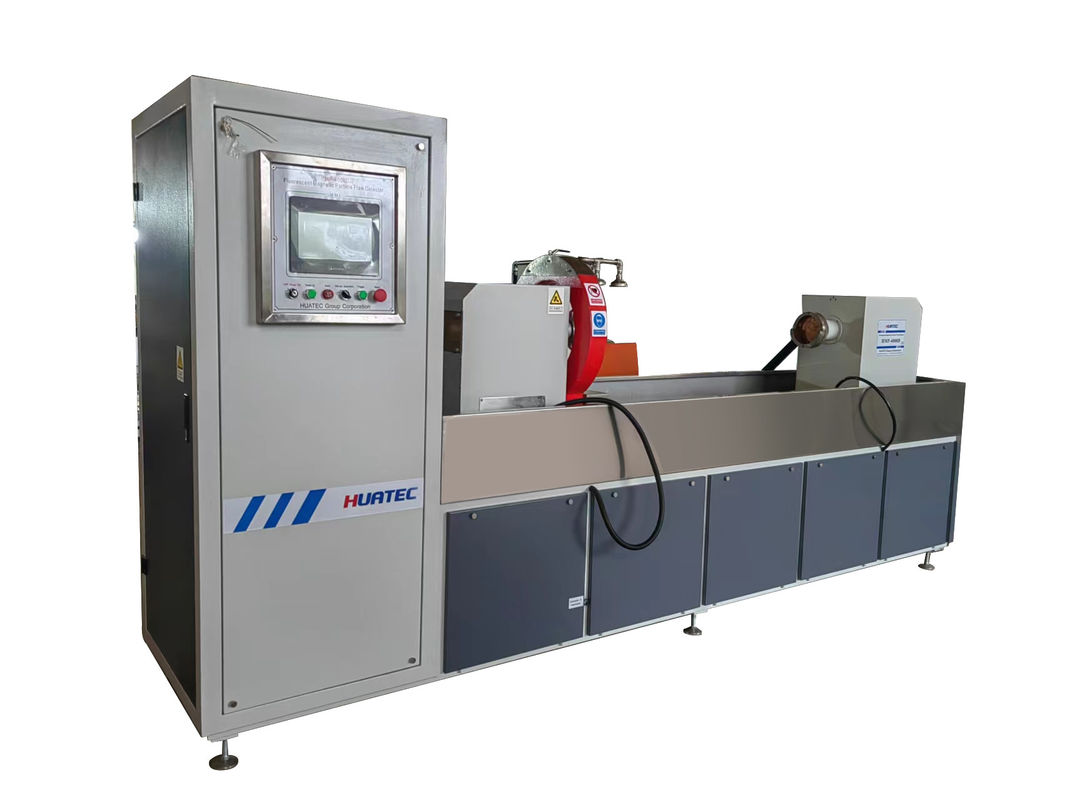

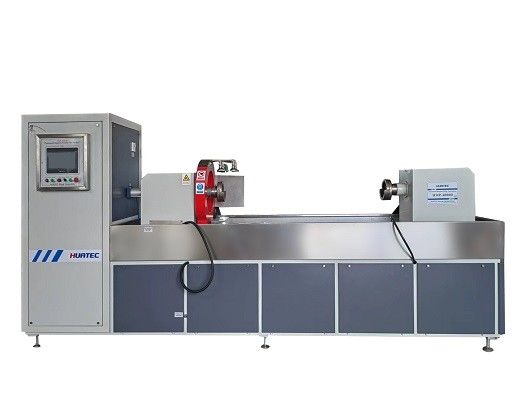

HMP-4000D Détecteur de défauts de particules magnétiques de haute précision

HMP-4000D Détecteur de défauts de particules magnétiques de haute précision

1. Description des composants du dispositif

1.1 Informations générales sur le dispositif

L'équipement est une seule machine, chargement et déchargement manuels, l'équipement adopte la fermeture à la tige, la technologie de magnétisation composite, la fermeture pneumatique à l'électrode droite, le coup de fermeture 0-50mm,démagnétisation d'atténuation automatique, pulvérisation automatique, récupération, agitation et filtration de la suspension magnétique.

Les principaux composants de l'équipement sont le système de serrage, le système d'alimentation magnétisant, le système de commande électrique, le système magnétique de suspension de pulvérisation et de récupération de filtration, la lumière noire,chambre sombre, système de démagnétisation et ainsi de suite.

1.2 Système de serrage:

1.2.1, la conception de l'équipement mécanisme de serrage horizontal, course de serrage 0-1500mm, peut répondre à la longueur de 1500mm, diamètre extérieur de 250mm dans les besoins d'inspection de la pièce à usiner.Les bobines de magnétisation longitudinale sont deux, un de chaque côté, respectivement entraîné par le cylindre, et peut être déplacé pour améliorer l'effet de magnétisation des pièces à axe long.

1.2.2L'équipement adopte la méthode spéciale de mand-rod pour effectuer la magnétisation périphérique de la pièce à usiner par la méthode de la tige.et vérifier les différentes fissures fines radiales qui peuvent exister sur les surfaces internes et externesLa magnétisation longitudinale de la pièce est effectuée par méthode de bobine et les diverses fissures annules fines qui peuvent exister sur la surface de la pièce sont vérifiées.

1.2.3, afin d'assurer le positionnement précis de la pièce de travail pour satisfaire aux exigences de serrage de l'équipement.

1.2.4, la circonférence longitudinale peut être magnétisée respectivement, respectivement vérifier la surface interne et externe de la pièce peut exister une variété de fissures transversales et longitudinales;La composite (simultané) magnétisation de la pièce peut également être mise en œuvre en même temps, et les différents défauts subtils qui peuvent exister sur les surfaces intérieures et extérieures de la pièce peuvent être vérifiés de manière exhaustive en même temps.

1.2.5, il y a une plateforme de travail conçue devant le banc de travail, ce qui est pratique pour le chargement et le déchargement.

1.3 Système de commande d'alimentation magnétique:

L'équipement adopte le mode de magnétisation CA, deux ensembles d'aliments d'alimentation magnétisation indépendants dans les directions circonférentielle et longitudinale,et deux transformateurs principaux fournissent le courant de magnétisation respectivementLa technologie du convertisseur de module contrôlé est utilisée pour contrôler la taille du courant du circuit, et la tension isolée est envoyée dans l'électrode et la bobine de joug.La taille du courant est réglable en continu et l'instrument correspondant est réglé pour indiquer afin de s'assurer que la pièce obtient l'intensité de magnétisation spécifiée. Avec la fonction de contrôle de phase d'arrêt, pour maintenir un magnétique résiduel stable, peut être utilisé pour la détection de défauts de la méthode magnétique résiduelle.

1.4 Système de commande électrique (écran tactile facultatif, les éléments suivants incluent * le numéro relatif à la sélection de l'écran tactile):

1) Le système de commande électrique est commandé par PLC, y compris le module de commande et son dispositif de protection, le dispositif de déclenchement de régulation du courant, l'ampérimètre, le bouton de commande et le voyant, le moteur,cylindre, double accouplement, soupape électromagnétique, commutateur d'air, relais intermédiaire et autres dispositifs de commande.

2) Comme confirmé par les deux parties lors de la négociation, l'équipement adopte une conception intégrée électromécanique et la boîte de commande de distribution d'énergie est située à l'arrière de l'équipement.L'opération d'arrêt de courant de base est effectuée sur la surface du boîtier, la porte de l'armoire est équipée de serrures de porte, de protection contre la poussière, de filtration, de système de refroidissement de l'air, etc.Le fournisseur doit assurer la sécurité électrique et la maintenance de l'intégration mécanique et électrique..

3) Outre le fonctionnement automatique, l'équipement est également équipé de touches manuelles pour diverses fonctions, qui peuvent être réalisées manuellement: serrage de la pièce (pneumatique), pulvérisation,magnétisation, relâchement de la pièce (pneumatique) et autres actions.

4) Les circuits imprimés de circonférence et longitudinaux peuvent être utilisés universellement.

5) Le temps de magnétisation et l'intervalle de magnétisation peuvent être réglés.

6) Équipé d'un interrupteur à pied, le démarrage du programme automatique peut être contrôlé par le bouton "démarrage automatique" ou l'interrupteur à pied.

7) La coque de l'équipement est solidement mise à la terre et la résistance d'isolation de l'ensemble de la machine est ≥ 2 MΩ.

8) L'équipement dispose d'une protection de sécurité et d'une fonction d'alarme parfaites.

*9) En utilisant le courant préréglé à l'écran tactile, vous pouvez prérégler le courant, suivre automatiquement le courant, la valeur d'erreur n'est pas supérieure à 5%.

*10) Alarme automatique et affichage d'avertissement lorsque le courant est anormal ou manquant.

* 11) Avec 30 groupes de fonction de stockage de processus de magnétisation, la circonférence longitudinale peut être stockée séparément.

12) Entreprise commune Siemens, Omron PLC, ST, STM italienne ou des composants Chint de marque nationale célèbre sont utilisés pour assurer la qualité de l'ensemble de la machine.

*13) Avec fonction d'autorisation par mot de passe de l'opérateur, pour s'assurer que le personnel sans autorisation correspondante ne peut pas modifier ou utiliser l'équipement.

1.5 Système magnétique de mélange et de récupération de filtration en suspension:

1) Le système de mélange et de récupération de filtration par pulvérisation en suspension magnétique est principalement composé de: réservoir de collecte de liquide, réservoir de stockage de liquide, pompe à pulvérisation, pompe de mélange, écran de filtre, tuyauterie, etc.

2) La suspension magnétique est stockée dans le réservoir de stockage du liquide; équipée d'un dispositif de filtration pour s'assurer que le pulvérisateur ne se bloque pas après la pulvérisation.Le dispositif de filtration doit être en profondeur dans la suspension magnétique afin d'éviter que le dispositif de filtration ne s'obstrue et n'endommage la pompe à pulvérisation.Un dispositif de remuage automatique est fourni dans la boîte de stockage du liquide.

3) La suspension magnétique est pulvérisée par plusieurs pulvérisateurs en même temps pour assurer la pleine humidité de la pièce.

4) Les soupapes de freinage sont conçues dans le tuyau de pulvérisation de suspension magnétique pour empêcher les bulles formées par le reflux de suspension magnétique.

5) Chaque tête de pulvérisation d'une suspension magnétique doit être pratique à ouvrir et à fermer, et la position de pulvérisation, le débit et la pression peuvent être réglés.

6) Le pistolet à pulvérisation manuel est installé sur le devant de la machine.

7) La suspension magnétique ne doit pas être pulvérisée ou s'échapper à l'extérieur de l'équipement.

1.6 lumière noire:

1.6.1, le dispositif de fluorescence adopte une lumière noire LED DG-6K à haute intensité.

1.6.2. Fixed and hoisted in front of the magnetization station at the top of the darkroom to facilitate the rotation and observation of the parts driven by the tug after the completion of the magnetization of the workpiece.

1.6.3, luminosité ultraviolette: luminosité n'est pas inférieure à 6000 uw/cm2, durée de vie n'est pas inférieure à 10000 heures.

1.6.4, peut couvrir complètement les pièces de 1000 mm.

1.7 Salle sombre (éclairage et système d'échappement)

1) La partie gauche, droite, supérieure et arrière de la chambre noire sont fermées par des plaques d'acier de haute qualité en fonction de la taille du lit, et en même temps, afin de faciliter l'entretien,le type de porte de protection peut être ouvert et fermé; L'avant s'étend sur 650 mm et adopte un rideau d'obscurcissement pour bloquer la lumière.

2) Le système d'éclairage est une lampe fluorescente, fixée à l'intérieur de la partie supérieure de la pièce sombre pour répondre à l'éclairage de travail.

3) Installez un ventilateur d'échappement dans la pièce sombre pour assurer la circulation de l'air sans affecter le blindage lumineux extérieur.

4) La chambre noire est traitée par pulvérisation, et toute la chambre noire a une structure compacte et une belle apparence.

1.8 Système de démagnétisation automatique:

Le système de démagnétisation est la position d'origine de la démagnétisation, démagnétisation d'atténuation, et la résistance n'est pas supérieure à 0,2 mT.

1.9 Autres

1) Fourniture aléatoire: pour plus de détails, voir champ d'application de la fourniture.

2) La conception et la fabrication de l'équipement doivent répondre à la norme JB/T8290-2011 "machine de détection de défauts de particules magnétiques" et aux conditions techniques de détection de défauts de particules magnétiques.

2- Des accessoires

3. Principaux paramètres techniques de l'équipement

Je suis désolé.Courant de magnétisation par circonfluence: AC0-4000A réglable en continu avec commande de phase d'arrêt de l'alimentation

Je suis désolé.Potentiel de magnétisation longitudinale: AC0- (3000A*6T) 18000AT réglable en continu avec commande de phase d'arrêt

Effect de démagnétisation: démagnétisation d'atténuation CA, résistance ≤ 0,2 mT

Le mode de magnétisation: magnétisation circonférentielle, magnétisation longitudinale, magnétisation composite longitudinale;taux d'erreur de courant longitudinal ≤ ± 5%Paramètres de la bobine:2*3T,un diamètre intérieur de 350 mm;

Sensitivité: conformément à la spécification de procédé JB/6065-92 "Film d'essai standard de la machine de détection de défauts de particules magnétiques",le film d'essai de sensibilité de type A 2# (30/100) cercle complet et croix peuvent être clairement affichés.

#Traction de serrage: 0 mm à 1500 mm

Les dimensions sont de 3900 mm × 1590 mm × 2200 mm.

Apparence et couleur de la peinture de l'équipement

Couleur de pulvérisation extérieure: RAL7035, les pièces achetées peuvent conserver la couleur primaire.
