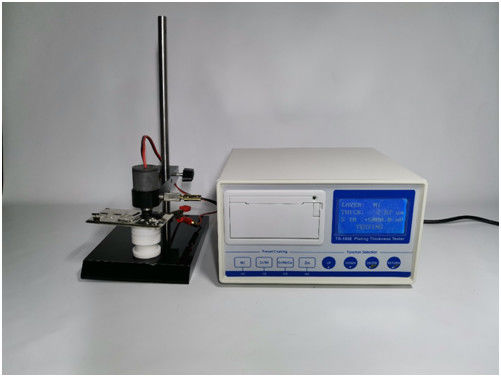

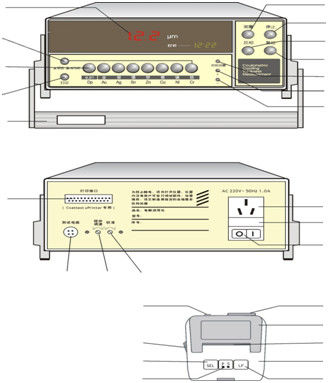

HUATEC TG-100ECOULOMETRIQUEÉpaisseur Tester revêtement de métal Épaisseur d'épaisseur d'épaisseur électrolytique Imprimante intégrée

Comment sélectionner les solutions électrolytiques

Désignation de solutions électrolytiques et de combinaisons de métaux et de base déposés

Comment mesurer les métaux de placage d'une seule couche

Exemple: Mesure du placage de zinc avec passivation blanche sur le substrat en acier, son épaisseur est de 10 μm.

1. Utilisez le caoutchouc pour essuyer les films de passivation à la surface du placage de zinc de l'article à mesurer.
2. Appuyez sur la tête de test verticalement à la surface de l'article à mesurer, appliquée à une pression adéquate jusqu'à ce que sans aucune fuite.
3. La solution électrolytique A8 est sélectionnée dans le tableau 2 pour la combinaison de placage de zinc sur un substrat en acier. La cellule doit être remplie de 2 ml de la solution électrolytique en utilisant un compte-gouttes. La cellule ne sera pas remplie pleine. (Le niveau de solution est à environ 3 mm de l'ouverture de la cellule)
4. Insérer une pipette au bas de la cellule d'électrolyse, répétez plusieurs fois pour éliminer la bulle d'air de la cellule, permet à la solution électrolytique de contacter complètement avec le placage de zinc, avant de placer l'agitateur à une position donnée.
5. Appuyez sur le bouton Zn.
6. Insérez le bouchon de signal dans le trou de la vis de l'électrode, fixez le clip de signal rouge à l'objet plaqué et assurez-vous qu'une connexion appropriée a été effectuée.
7. Appuyez sur le bouton de mesure, l'agitateur commence à tourner, tandis que les alarmes du buzzer, la mesure sera arrêtée automatiquement, l'épaisseur de 10 μm a été affichée sur l'indicateur, appuyez sur le bouton d'arrêt.
8. Appuyez sur le bouton d'impression pour obtenir la liste des résultats de mesure. (Si vous n'avez pas besoin de la liste, vous pouvez ignorer cette étape)
9. Soulevez l'agitateur, nettoyez la solution électrolytique utilisée à l'aide de la pipette, augmentez la tête de test, retirez l'article.
10. Nettoyez la surface interne de la cellule et du joint en rinçant l'eau et en essuyant. Assurez-vous qu'il n'y a pas de produits d'oxydation sur eux avant d'être remplacés.

Comment mesurer le placage du chrome dur

Exemple: Mesure du placage du chrome dur sur le substrat en acier, l'épaisseur du placage du chrome dur est de 35 μm.

1. Utilisez le caoutchouc essuyez les films de passivation à la surface du placage de chrome de l'article à mesurer.
2. Appuyez sur la tête de test verticalement à la surface de l'article à mesurer, appliquez une pression adéquate jusqu'à ce que sans aucune fuite.
3. La solution électrolytique A2 est sélectionnée dans le tableau 2, la cellule doit être remplie de 2 ml de la solution électrolytique en utilisant un compte-gouttes. La cellule ne sera pas remplie pleine. (Le niveau de solution est à environ 3 mm de l'ouverture de la cellule)
4. Insérez la pipette au fond de la cellule d'électrolyse. Répéter sucer plusieurs fois, afin d'éliminer la bulle d'air de la cellule, permet à la solution électrolytique de contacter complètement avec le placage de chrome.

Remarque: Lorsque la mesure du placage de chrome plaçant l'agitateur n'est pas une exigence.

5. Appuyez sur le bouton Placage du CR Sélectionner et le bouton de mesure CR. (Le bouton Placing of Cr Select: --- Mesurez le chrome de décore --- Mesurez le chrome dur)
6. Insérez le bouchon de signal dans le trou de la vis de l'électrode, fixez le clip de signal rouge à l'objet plaqué et assurez-vous qu'une connexion appropriée a été effectuée.
7. Appuyez sur le bouton de mesure, l'agitateur commence à tourner, lorsque l'épaisseur de 15 μm s'affiche sur l'indicateur Appuyez sur le bouton d'arrêt, puis appuyez sur le bouton d'impression (sinon le testeur ne peut pas fonctionner normalement), renouvelez la solution électrolytique, appuyez à nouveau sur le bouton de mesure. Le renouvellement de la solution électrolytique doit être effectué à la fréquence même de 15 μm jusqu'à ce que le bourdonnement. Enregistrez l'épaisseur du placage du chrome dur.
8. Nettoyez la solution électrolytique utilisée à l'aide de la pipette. Élever la tête de test. Supprimer l'article.
9. Nettoyez la surface interne de la cellule et du joint en rinçant l'eau et en essuyant. Assurez-vous qu'il n'y a pas de produits d'oxydation sur eux avant d'être remplacés.

Comment mesurer le placage multicouche

Exemple: la mesure de l'épaisseur des dépôts multicouches composés de cuivre,Placage de nickel et de chrome sur le substrat en acier. L'épaisseur des couches de composants est de 0,4 μm de chrome, 14 μm de nickel, 10 μm de cuivre.

1. Utilisez le caoutchouc essuyez les films de passivation à la surface du placage sur l'article à mesurer
2. Appuyez sur la tête de test verticalement à la surface de l'article à mesurer, appliquez une pression adéquate jusqu'à ce que sans aucune fuite.
3. La solution électrolytique A2 est sélectionnée dans le tableau 2, la cellule doit être remplie de 2 ml de la solution électrolytique en utilisant un compte-gouttes. La cellule ne sera pas remplie pleine. (Le niveau de solution est à environ 3 mm de l'ouverture de la cellule)
4. Insérez la pipette au fond de la cellule d'électrolyse. Répéter sucer plusieurs fois, afin d'éliminer la bulle d'air de la cellule, permet à la solution électrolytique de contacter complètement avec le placage de chrome.

Remarque: Lorsque la mesure du placage de chrome plaçant l'agitateur n'est pas une exigence.

5. Appuyez sur le bouton de mesure T&C.
6. Insérez le bouchon de signal dans le trou de la vis de l'électrode, fixez le clip de signal rouge à l'objet plaqué et assurez-vous qu'une connexion appropriée a été effectuée.
7. Appuyez sur la mesure, l'agitateur commence à tourner, tandis que les alarmes du buzzer, la mesure sera arrêtée automatiquement, l'épaisseur de 0,4 μm a été affichée sur l'indicateur, répétez appuyer sur le bouton de mesure 1 ～ 2 fois et le bourdonnement avant d'appuyer sur le bouton d'arrêt. Enregistrez l'épaisseur du placage de chrome (les valeurs de mesure sont basées sur les valeurs obtenues à partir du premier bourdonnement).
8. Nettoyez la solution électrolytique utilisée en utilisant la pipette sans augmenter le support de la cellule. Le rinçage de la cellule 1 ~ 2 fois avec de l'eau de déionisation avant de remplir la cellule avec 2 ml de la solution électrolytique A5 (reportez-vous au tableau 2, la solution électrolytique A5 pour le placage de nickel sur le substrat de cuivre), puis en plaçant l'agitateur en position de donation.
9. Répétez l'étape 7 comme ci-dessus et enregistrez l'épaisseur 14 μm du placage en nickel.

10. Répétez les étapes 7, 8 comme ci-dessus et enregistrez l'épaisseur de 10 μm du placage en cuivre.
11. Nettoyez la solution électrolytique utilisée à l'aide de la pipette. Élever la tête de test. Supprimer l'article.
12. Nettoyez la surface interne de la cellule et du joint en rinçant l'eau et en essuyant. Assurez-vous qu'il n'y a pas de produits d'oxydation sur eux avant d'être remplacés.

Les formulations et les méthodes de préparation des solutions électrolytiques

Besoin: La solution électrolytique nécessite une préparation à partir du grade pur analytique des produits chimiques et de l'eau distillée.

CARACTÉRISTIQUES

• Permet la mesure de l'épaisseur de la couche unique de métaux électrodagiques
• Les types de placage standard prédéfinis sont: le chrome décoratif, le chrome dur, le nickel, le cuivre (cuivre sur le fer ou le substrat non métallique), le zinc, l'étain, l'argent et les types de placage d'or 8. Si vous souhaitez tester d'autres types de placage, vous devez modifier les types de placage prédéfinis. Par exemple, si vous avez besoin de tester le nickel électrolste (les clients peuvent ne pas tester l'argent), vous pouvez changer d'argent en nickel électrolste.
• Permet la mesure de l'épaisseur des couches individuelles de revêtements électroplités multicouches
• Permet la mesure de l'épaisseur des revêtements électroplités sur les matériaux non conducteurs tels que les plastiques
• L'affichage numérique permet des lectures directes faciles et précises de l'épaisseur mesurée dans le système décimal
• Équipé d'une imprimante miniature, qui peut imprimer automatiquement les espèces de placage, l'épaisseur et le temps de test
• La différence de potentiel ne peut pas être mesurée
• Conçu pour une utilisation conformément aux procédures de test standard conformes à la spécification ISO

CARACTÉRISTIQUES

Modèle: TG-100E

Alimentation: AC 220V ± 10%, 50 ～ 60Hz

Consommation d'énergie: pas plus de 25 W

Poids brut: environ 9 kg

Taille de l'emballage: 370 × 440 × 230 (mm) pour le corps du testeur

Plage de mesure: 0 ～ 50 μm Erreur: ≤ ± 10%

Liste détaillée:

TG-100E Corps de testeur 1

Stand de test potentiel 1

Le câble de signal pour le transducteur potentiel 1

Cellule d'électrolyse 1

Joint 1

Solutions d'électrolyse A2, A4, A5, A8 1

Caoutchouc 1

Bouteille de portion 2

Nipper 1

Instruction, carte de garantie 1

Inspection Mesure antérieure

1 et 1Placer le testeur, le support de test et le support des produits chimiques sur le bureau de travail même et droit.

2. Assurez-vous que l'alimentation est AC 220V.
3. Connectez le testeur à la table de test à l'aide de câbles.
4. Appuyez sur tout bouton de placage de sélection, court-vous le clip de signal sur le terminal de la bougie du signal, allumez l'interrupteur d'alimentation, puis appuyez sur le bouton de mesure, l'agitateur doit tourner et l'affichage commence à compter. Débranchez la ligne de connexion entre le clip de signal et le terminal de la prise de signal, le testeur doit immédiatement s'arrêter pour compter et alarmer. Ainsi, l'état du testeur peut être considéré comme normal.
