Machine de détection intégrée de défauts de câbles en ligne internes et externes HRD-120

Machine de détection en ligne des défauts internes et externes de câbles métalliques HRD-120

UnPrésentation du produit

• Détection en ligne des câbles métalliques pour les fils cassés internes et externes, l'usure, la rouille, la déformation, les torons lâches, les fils sautés, les changements de matériau et autres défauts.• Le rapport de résultats de test peut répondre aux normes de différentes industries et indique le nombre de fils cassés et le rapport de la surface des fils cassés à la surface totale des fils cassés.• Utilisation de l'interface USB de l'ordinateur (filaire) ou du « réseau Wi-Fi propriétaire » (sans fil) pour le traitement et l'analyse directs des données d'échantillonnage, avec alarme sonore et lumineuse en ligne et affichage des résultats en temps réel.

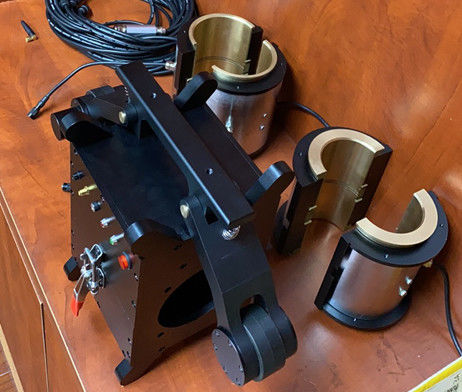

• Structure circulaire du capteur, enveloppe circonférentielle, magnétisation axiale, magnétisation instantanée du câble métallique à l'état de saturation.

• Le capteur adopte une coque en alliage d'aluminium, avec des fonctions d'étanchéité, de protection contre la poussière, d'anti-choc et d'étanchéité à l'humidité.

• Fonctionnement stable, performances fiables, haute précision de détection, forte performance anti-interférence, données précises.

• Le logiciel est compatible avec les systèmes d'exploitation d'ordinateur Windows 98/2000/XP/Vista/Windows 7/8/10/11.

• Largement utilisé dans les mines, les téléphériques, les équipements de levage, les ascenseurs, les machines portuaires, les ponts câblés et autres domaines.

Deux.

Configuration du système et modèle

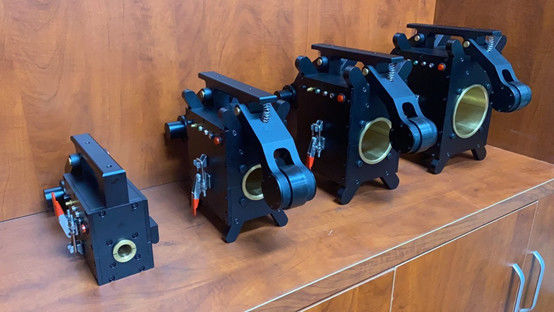

Tout doit être personnalisé : Machine de détection de défauts de câbles métalliques (48 mm petit - 78 mm moyen - 108 mm grand)SN.

Nom et modèle de configuration

Trois. Cœur technique et qualification légale

1. Instrument virtuel : incertitude infinie de la corde. Seule l'application de la technologie d'instrument virtuel, remplaçant les instruments traditionnels par des logiciels, et le traitement direct des données d'échantillonnage par des ordinateurs peuvent garantir l'absence de détection manquée et de jugement erroné, tout comme regarder un film, en scannant le câble métallique tout au long du processus, les résultats sont précis et la répétabilité est bonne.

2. Trois instruments fixes : Conformément aux normes nationales pour la mise au rebut des câbles métalliques dans différentes industries, ce produit applique la détection électromagnétique qualitative, quantitative, de positionnement, en ligne et non destructive des fils cassés internes et externes, de la rouille, de l'usure, des changements de section transversale métallique, des torons lâches, des fils sautés, de la déformation, des anomalies de matériau et d'autres défauts.

3. Instrument légal : conforme à la norme américaine ASTM1571-2021 et à la norme nationale GB/T21387-2008.

Quatre. Indicateurs techniques

Toute la série peut détecter la plage de diamètre de câble métallique :  φ1.5-300mm (nécessite la configuration de différentes séries de capteurs de spécifications)

Vitesse relative du capteur et du câble métallique : 0,0-6,0 m/s Idéale : 0,1-0,5 m/s

L'espace idéal entre le manchon de guidage du capteur et le câble métallique est de 2 à 4 mm, et l'espace admissible est de 0 à 15 mmCapacité de détection des défauts de fils cassés (LF)Qualitative : La précision de la détection qualitative d'un fil cassé centralisé unique est de 99,99 %

Quantitative : Le nombre de fils cassés dans un endroit unique permet une erreur d'un fil ou d'une racine équivalente.

Le taux de précision est supérieur à 92 % lorsque le nombre de fils cassés dans un endroit unique est détecté sans erreur plus de 100 fois

Taux quantitatif de changement de section métallique (LMA)

L'erreur de répétabilité admissible de la sensibilité de détection est de ±0,055 %L'erreur admissible de la valeur d'indication de précision du test est de : ± 0,2 %Capacité de détection de position (L) : Erreur en pourcentage de la valeur d'indication de longueur de détection : ±0,2 %

Alimentation : 5V de la batterie de l'ordinateur

Poids du capteur : spécifications courantes < 10 kg (personnalisé selon la situation réelle)

Température ambiante : -10℃~40℃
