Un dispositif de détection des rayons X portable
I.Vie d'ensemble
Le numéro de série de l'appareil doit être identifié.L'appareil de détection des rayons X portable à bande transporteuse (appelé détecteur de rayons X portable) est une nouvelle génération d'équipement de détection des rayons X développé et produit par notre société,qui utilise un matériau en acier inoxydable 3042B et un dispositif d'intensification d'image en plaque plate de 105*100 mm et un dispositif de production de haute pression intégréEn raison de la rapidité de réponse et de la grande sensibilité de l'intensificateur d'image à plaque plate, la dose de rayonnement est très faible, ce qui assure en même temps la sécurité de l'opérateur.
Cette machine présente les caractéristiques suivantes:
1Observation directe en temps réel sans chambre noire ni protection.
2- Gain élevé, sensibilité élevée, résolution spatiale élevée, fonctionnement facile.
3La dose de rayonnement la plus faible, sûre et fiable, structure simple, petite taille, poids léger, utilisation portable.
4Le dispositif de protection de l'équipement est utilisé pendant une longue période et se ferme automatiquement pour protéger la durée de vie de l'équipement.
5Il peut détecter le défaut dans le travail de la courroie, et la machine a une carte mémoire 16G intégrée pour collecter directement la vidéo des dommages.Peut être connecté pour jouer le système vidéo selon les exigences de l'utilisateurIl peut être connecté à des ordinateurs industriels et à des ordinateurs portables pour afficher, lire et enregistrer les résultats des tests à 0,5 m/s, identifier les conditions de dommages et réaliser une analyse claire des dommages à l'image.

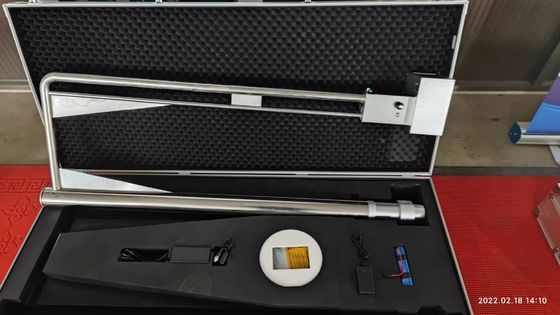

6Le boîtier de protection de l'équipement joue le rôle de protection du dispositif de détection de défaut.il est placé directement dans la boîte de protection pour éviter les chutes et les dommages d'impact.
II. Résultats
Les principaux indicateurs techniques de la machine sont les suivants:
| Résolution spatiale |
≥50 lp/cm |
| Niveau gris |
≥7 |
| Épaisseur maximale |
d'une largeur n'excédant pas 200 mm |
| La profondeur maximale |
d'une largeur ne dépassant pas 2200 mm |
| L'appareil à rayons X est doté d'unchamp de vision efficace |
105*100 mm |
| Voltage du tube à rayons X |
75 kV |
| Courant du tube à rayons X |
0.5 mA |
| Conditions de stockage des équipements |
la température ambiante est comprise entre -30 °C et 55 °C;
Plage d'humidité relative: ≤ 95%;
Plage de pression atmosphérique:500hPa ~ 1060hPa
|
| Condition de fonctionnement de l'équipement |
la température ambiante est comprise entre 13 °C et 40 °C;
Plage d'humidité relative: ≤ 75%;
la pression atmosphérique est comprise entre 700 hPa et 1060 hPa;
|
| Source de puissance |
24V en courant continu |
| Taux de puissance |
40VA |
III. Champ d'application
Ce produit convient à toutes les usines et entreprises minières pour détecter l'utilisation de bandes transporteuses à câbles en acier,la largeur maximale de la bande transporteuse en fil d'acier peut être utilisée pour la détection jusqu'à 2400 mm, en outre, ce produit est un outil essentiel pour la chirurgie dans divers hôpitaux, en particulier les chirurgiens orthopédiques, ambulatoires, urgences, visites à domicile,inspection radiologique répétée sur le site de l'opérationIl est également largement utilisé dans la recherche sur les métaux légers, les expériences, la science et l'éducation, et les instruments scientifiques.
IV. Méthodes de fonctionnement
1. Insérez la plaque de plomb de protection dans l'extrémité avant de la boîte carrée de l'intensificateur d'image et serrez le fil supérieur pour éviter la chute.
2. La machine adopte le mode d'alimentation en courant alternatif et en courant continu double, et insérez directement la fiche dans la prise lorsque vous utilisez le courant alternatif; Avant l'utilisation du courant continu, veuillez charger les deux piles séparément avec le chargeur.Lors de l' utilisation, mettez la batterie dans la fente de la batterie. à ce moment, l'indicateur de bouton vert sur l'hôte devrait être allumé. s'il y a une anomalie, la batterie est généralement hors de puissance,Veuillez saisir la procédure de facturation.
3. Appuyez sur le bouton d'interrupteur, la lumière de l'écran LCD, vous pouvez observer en temps réel. Si vous trouvez des conditions anormales, contactez immédiatement le fabricant ou le vendeur.Le bouton de la machine est auto-verrouillage, il peut fonctionner en appuyant, pas besoin d'appuyer longtemps;
4Lors de l'utilisation, essayez de placer les pièces à tester le plus près possible de l'intensificateur similaire et loin des pièces à bille et à tube, de manière à ce que l'image soit plus claire.
5. plus la lumière ambiante est sombre, meilleur est l'effet;
V. Précautions à prendre
1. Avant de commencer à utiliser l'équipement, veillez à ne pas maintenir enfoncé l'interrupteur du bouton sur l'hôte lorsque vous insérez la batterie ou que vous allumez l'alimentation.autrement, il causera de graves dommages à l'instrument.
2Lorsque l'équipement n'est pas utilisé, il doit être placé dans la boîte de protection et, s'il n'est pas utilisé pour le moment, il doit être placé sur la table pour éviter tout dommage.Habituellement, lorsque la boîte de protection est stockée, éviter les chutes, afin de ne pas endommager l'instrument;
3. La machine doit être nettoyée et entretenue régulièrement. L'alcool peut être utilisé pour sécher et frotter, frottez soigneusement pour ne pas faire de gouttelettes d'eau pour empêcher l'infiltration d'eau dans la machine;
4. veiller à ne pas laisser entrer de l'eau, de l'alcool, etc. dans le bouton, la prise ou la prise de la batterie, en cas de panne de circuit, affectant ainsi l'utilisation de la batterie.
5Si des taches d'huile sont trouvées dans la boîte de protection pendant l'utilisation, cela peut indiquer que le tube à rayons a une fuite d'huile (ce qui arrive rarement),vous devez cesser de l' utiliser immédiatement et contacter immédiatement le fabricant ou le vendeur;
6La structure de la machine est relativement étroite et implique une pression élevée, de sorte que les utilisateurs ne sont pas autorisés à se démonter, par exemple si l'utilisateur constate que l'écran n'est pas lumineux,la lumière de l'indicateur n'est pas brillante, l'affichage est sombre, etc. S'il vous plaît arrêter d'utiliser immédiatement et contacter le fabricant à temps pour éviter l'expansion du défaut.
7Note spéciale: si l'on constate un défaut de croissant sur l'image en cours d'utilisation, il est généralement indiqué que la partie rayonnante a été décalée, ce qui peut entraîner une fuite excessive de rayons,alors s' il vous plaît arrêter de l' utiliser immédiatement, et contacter immédiatement le fabricant ou le vendeur, et renvoyer l'instrument au fabricant pour réparation.
VI. Description structurelle

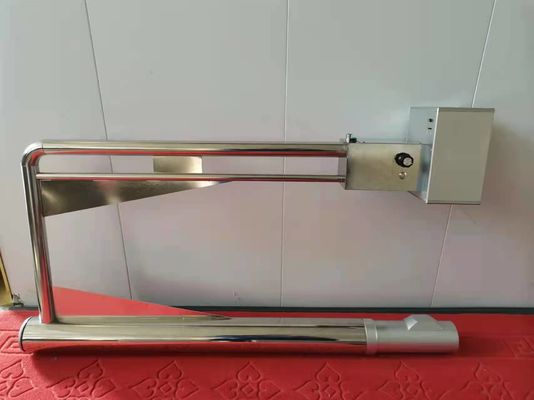

Tubes à rayons X; 2. Collimateur; 3. Commutateur; 4. Intensificateur d'image à rayons X plat; 5. Position d'installation de la batterie au lithium.
