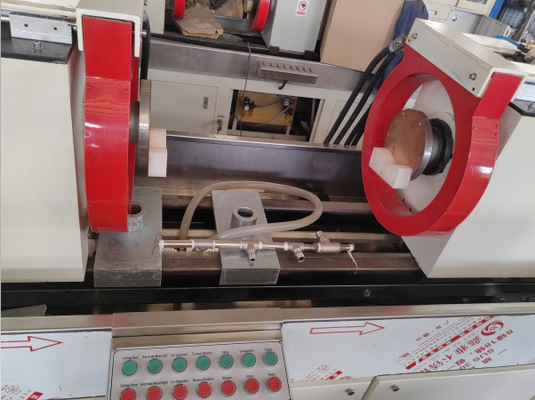

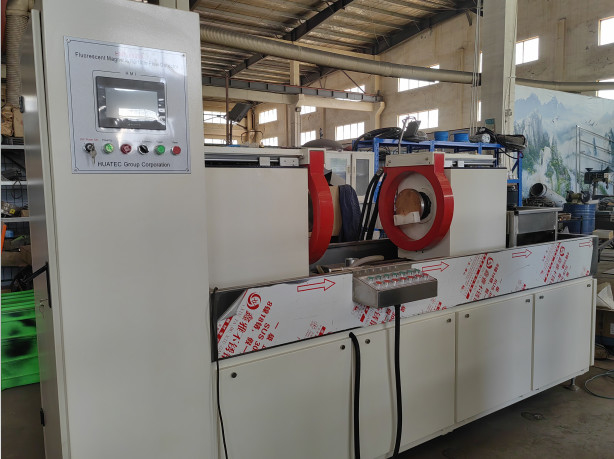

Détecteur de défauts de particules magnétiques fluorescentes HMP-5000
Principe de travail
Utilisation de l'interaction entre le champ magnétique de fuite et la poudre magnétique au point de défectuosité de la pièce.Elle profite de la différence entre la perméabilité des défauts de surface et des défauts proches de la surface des produits sidérurgiques (tels que les fissures).Les caractéristiques caractéristiques de l'acier sont les caractéristiques de la perméabilité magnétique, l'inclusivité des scories, les lignes de cheveux, etc.) et la perméabilité magnétique de l'acier, le champ magnétique à la discontinuité de ces matériaux sera déformé après magnétisation,formant une partie de la fuite de flux magnétique et générant un champ de fuite magnétique, en utilisant les caractéristiques de la fuite magnétique au point de défaut pour absorber la poudre magnétique,en attirant ainsi la poudre magnétique pour former une accumulation de poudre magnétique au point de défectuosité - marques magnétiques, dans des conditions d'éclairage appropriées, la localisation et la forme du défaut sont révélées en conséquence.
| Paramètres techniques |
|
|
Actuel
Nom
|
Le détecteur d'inondation
(Optionnel)
|
|
| |
| Courant de magnétisation de circonférence (A) |
5000 |
|
| FPM à magnétisation longitudinale (AT) |
12000,16000,18000,20000 |
|
| Diamètre intérieur de bobine facultatif (mm) |
350,400,500,600 |
|
| Distance maximale d'électrode facultative (mm) |
1000,1500,2000,3000,5000 |
|
| Moteur principal |
Type intégré/divisé (armoire de commande séparée du moteur principal) |
|
| Sensitivité |
Affichage clair sur l'éprouvette de type A (30/50,15/50,7/50) |
|
| Cycle de travail |
≤ 30% |
|
| Mode de commande |
Manuel ou automatique |
|
| Interface de fonctionnement |
Ampère numérique/écran tactile |
|
| Mécanisme de fixation |
Manuel ou pneumatique |
|
| Mode de rotation |
Manuel ou électrique |
|
| Mouvement de l'électrode de la queue |
Manuel ou électrique |
|
| Méthode de magnétisation CA |
Magnétisation de circonférence, longitudinale et composite |
|
| Démagnétisation par courant alternatif |
Démagnétisation automatique par désintégration |
|
| Mode de rectification |
Réduction de l'écoulement des ondes (HWDC) / Réduction de l'écoulement des ondes (FWDC) |
|
| Méthode de magnétisation par courant alternatif |
magnétisation de circonférence CA,
Magnétisation de circonférence en courant continu, magnétisation longitudinale en courant continu, magnétisation longitudinale en courant continu, magnétisation composite de circonférence en courant continu + magnétisation longitudinale en courant continu,Magnétisation composite longitudinale DC circonferentielle + AC
|
|
| Démagnétisation en courant continu |
Démagnétisation à très basse fréquence |
|
| Lampe UV |
Suspendu / Portable |
|
| Temps de pulvérisation |
3 ¢ 6 secondes / commande manuelle |
|
| Temps de magnétisation |
00,5 à 2 secondes par cycle |
|
| Temps d'observation de rotation |
5 à 10 secondes |
|
| Temps de démagnétisation |
3 à 5 secondes par cycle |
|
| Alimentation en air |
00,4-0,8 MPa |
|
| Énergie électrique |
à trois phases à cinq fils, 380 V±10%, 50 Hz |
|
| Dimension totale (mm) |
Longueur: 1,5 m + espacement des électrodes |
|
| Largeur: 2,000; Hauteur: 2,200 |
|
Application du projet
Il est conçu pour détecter les micro-défectuosités de surface et proches de la surface (par exemple, fissures, inclusions de scories) de pièces ferromagnétiques (tels que boulons, broches, boîtiers, engrenages, anneaux d'engrenages, vilebrequins, etc.).) causée par la forge, éteindre, broyer, fatiguer et autres procédés.
Normes de conformité
Détecteur de défauts de particules magnétiques: GB/T 8290 ◄ 2011
Conditions d'observation pour l'inspection des particules magnétiques: GB/T 5097-2020 / ISO 3059:2012
Norme ASTM: Méthode de détection des particules magnétiques ASTM E1444-01
Les normes de l'UE et internationales: DIN EN ISO 9934-22003
Paramètres techniques
Région de détection: Diamètre: 0 ∼ 260 mm, Longueur: 1200 mm (région personnalisable 0 ∼ 3000 mm)
Méthode de détection: détection de particules magnétiques fluorescentes ou non fluorescentes
Méthode de magnétisation: magnétisation de circonférence, longitudinale et composite
Distance entre les électrodes: réglable à 0·1200 mm, plage personnalisable à 0·6000 mm
Mécanisme de serrage: serrage manuel/pneumatique
Le courant de magnétisation est de 6 000 A.
Effets de démagnétisation: magnétisme résiduel < 0,3 mT
Sensitivité: affichage clair sur une éprouvette standard de type A1 (15/50 μm)
Énergie électrique: trois phases à cinq fils AC 380V 50Hz
Configuration standard:
Unité principale d'inspection des particules magnétiques
NumériqueAmpère
Chambre noire étanche à la lumière avec rideau de protection
Lampe UV en suspension
Particules magnétiques fluorescentes
Tuyaux d'essai de concentration de suspension magnétique
Magnétomètres
Configuration facultative:
Chambre sombre à demi fermée
Chambre sombre entièrement fermée
L'équipement doit être équipé d'un dispositif de régulation de la fréquence.
Panneau de commande à écran tactile
Observation de la rotation (manuelle ou électrique)
électrode de queue électriquement actionnée
Matraque en maille de cuivre ignifuge
| Modèle |
Configuration |
Mouvement de l'électrode de queue |
Observation de la rotation |
Panneau de commande |
| Le manuel |
électrique |
Le manuel |
électrique |
Ampère numérique |
Écran tactile |
| Le secteur privé |
Chambre noire de base |
√ |
|
√ |
|
√ |
|
| La norme |
Chambre noire à moitié fermée |
√ |
|
|
√ |
√ |
|
| Avancé |
Chambre noire entièrement fermée |
|
√ |
|
√ |
|
√ |
